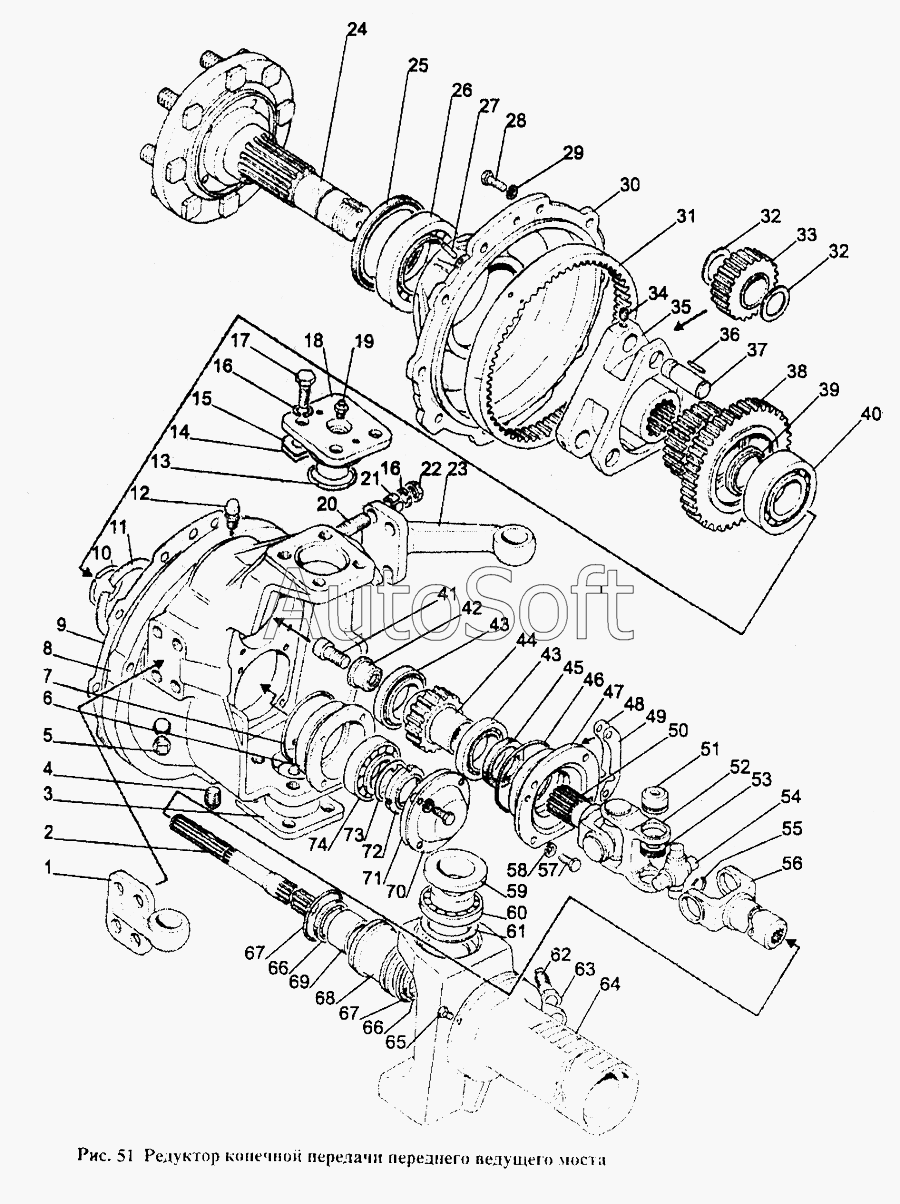

Каталог запасных частей к технике: МТЗ-1221 (1997). Редуктор конечной передачи переднего ведущего моста
41
52
51
50
49
48
47
46
45
44
43
43
42
53
40
39
38
37
36
35
34
33
32
32
31
64
74
73
72
71
70
69
68
67
67
66
66
65
30
63
62
61
60
59
58
57
56
55
54
7
6
5
4
3
2
1
8
19
29
28
27
26
25
24
23
22
21
20
18
17
16
16
15
14
13
12
11
10
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1520-2308010 | 1***0 | Редуктор в сборе | |
| 1520-2308024 | 1***4 | Шарнир сдвоенный в сборе | |
| 1520-2308040 | 1***0 | Корпус в сборе | |
| 1520-2308074-01 | 1***1 | Рычаг левый | |
| 1520-2308076-01 | 1***1 | Кронштейн левый | |
| 1520-2308079-01 | 1***1 | Шпилька | |
| 1520-2308080 | 1***0 | Стакан с манжетой и кольцом в сборе | |
| 1520-2308100 | 1***0 | Обойма со втулкой в сборе | |
| 1520-2308120-01 | 1***1 | Рукав в сборе | |
| 1520-2308140 | 1***0 | Шарнир с полуосью | |
| 1521-2308020 | 1***0 | Крышка | |
| 1521-2308030 | 1***0 | Водило в сборе | |
| 1521-2308050 | 1***0 | Ступица в сборе | |
| 24-2201044 | 2***4 | Кольцо стопорное | |
| 24-2201045 | 2***5 | Кольцо стопорное | |
| 24-2201046 | 2***6 | Кольцо стопорное | |
| 1 | 1***6 | Кронштейн правый | |
| 2 | 1***5 | Вал | |
| 3 | 1***1 | Ось | |
| 4 | 2***" | Пробка | |
| 5 | 2***" | Пробка | |
| 6 | 1***2 | Стакан | |
| 7 | 0***4 | Кольцо | |
| 8 | 1***5 | Корпус | |
| 9 | 1***4 | Прокладка | |
| 10 | V***5 | Кольцо | |
| 11 | V***0 | Кольцо | |
| 12 | S***А | Сапун | |
| 13 | 0***4 | Кольцо | |
| 14 | 1***2 | Прокладка регулировочная | |
| 15 | 1***1 | Прокладка регулировочная | |
| 16 | S***6 | Шайба | |
| 17 | М***0 | Болт | |
| 18 | 1***7 | Ось | |
| 19 | 1***r | Масленка | |
| 20 | 1***9 | Шпилька | |
| 21 | 1***7 | Втулка | |
| 22 | М***6 | Гайка | |
| 23 | 1***4 | Рычаг правый | |
| 24 | 1***0 | Фланец | |
| 25 | 2***1 | Манжета | |
| 26 | 7***А | Подшипник | |
| 27 | 8***5 | Штифт | |
| 28 | М***5 | Болт | |
| 29 | S***0 | Шайба | |
| 30 | 1***6 | Крышка | |
| 31 | 1***4 | Шестерня | |
| 32 | 1***4 | Шайба | |
| 33 | 1***9 | Сателлит | |
| 34 | 1***1 | Винт | |
| 35 | 1***6 | Водило | |
| 36 | 4***3 | Ролик | |
| 37 | 1***3 | Ось | |
| 38 | 1***2 | Блок шестерен | |
| 39 | 1***8 | Кольцо | |
| 40 | 3***9 | Подшипник | |
| 41 | 1***2 | Болт | |
| 42 | 1***6 | Стакан | |
| 43 | 2***9 | Подшипник | |
| 44 | 1***1 | Шестерня | |
| 45 | 2***1 | Манжета | |
| 46 | 1***4 | Кольцо | |
| 47 | 1***5 | Стакан | |
| 48 | 1***1 | Прокладка регулировочная | |
| 49 | 1***1 | Прокладка регулировочная | |
| 50 | 1***3 | Вилка | |
| 51 | 7***0 | Подшипник | |
| 52 | 1***0 | Вилка | |
| 53 | 2***1 | Кольцо стопорное | |
| 54 | 7***1 | Крестовина | |
| 55 | 8***В | Кольцо | |
| 56 | 1***8 | Вилка | |
| 57 | М***0 | Болт | |
| 58 | S***8 | Шайба | |
| 59 | 1***9 | Стакан | |
| 60 | 2***7 | Подшипник | |
| 61 | 1***7 | Заглушка | |
| 62 | 1***9 | Винт | |
| 63 | 8***3 | Гайка | |
| 64 | 1***1 | Кронштейн | |
| 65 | Р***" | Пробка | |
| 66 | 2***1 | Манжета | |
| 67 | 0***4 | Кольцо | |
| 68 | 1***9 | Обойма | |
| 69 | 2***5 | Втулка | |
| 70 | 1***4 | Крышка | |
| 71 | 1***3 | Прокладка | |
| 72 | 8***5 | Гайка | |
| 73 | 8***6 | Шайба | |
| 74 | 7***9 | Подшипник |
