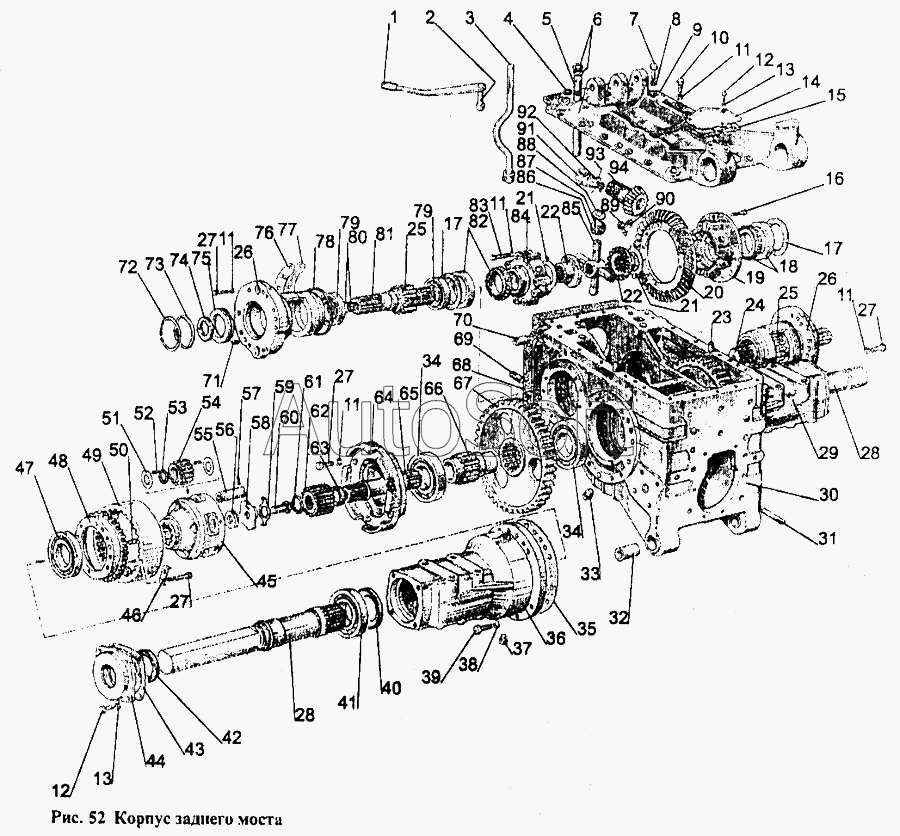

Каталог запасных частей к технике: МТЗ-1221 (1997). Корпус заднего моста
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
12
13
13
14
15
16
17
17
18
19
20
21
21
22
22
23
24
25
25
26
26
27
27
27
27
28
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-2403010-01 | 1***1 | Дифференциал в сборе | |
| 1220-2403015 | 1***5 | Корпус дифференциала в сборе | |
| 1220-2403055 | 1***5 | Сателлит со втулкой в сборе | |
| 1220-2407060 | 1***0 | Стакан левый в сборе | |
| 1220-2407060-01 | 1***1 | Стакан правый в сборе | |
| 1220-2407500 | 1***0 | Конечная передача левая в сборе | |
| 1220-2407500-01 | 1***1 | Конечная передача правая в сборе | |
| 1220-2407540 | 1***0 | Шестерня ведущая в сборе | |
| 1221-2401010 | 1***0 | Задний мост в сборе | |
| 1221-2401015 | 1***5 | Корпус заднего моста в сборе | |
| 1221-2407130 | 1***0 | Стакан с подшипником в сборе | |
| 1521-2407535 | 1***5 | Водило в сборе | |
| 50-2401040 | 5***0 | Валик управления в сборе | |
| 85-2403014 | 8***4 | Комплект шестерен главной передачи (80-1701252-В, 50-2403021-В) | |
| 1 | 3***9 | Шарик | |
| 2 | 8***0 | Рычаг | |
| 3 | 8***0 | Стойка | |
| 4 | 0***4 | Кольцо | |
| 5 | 5***В | Валик | |
| 6 | 5***1 | Шайба | |
| 7 | М***0 | Болт | |
| 8 | S***0 | Шайба | |
| 9 | 8***4 | Крышка | |
| 10 | М***0 | Болт | |
| 11 | S***2 | Шайба | |
| 12 | М***5 | Болт | |
| 13 | S***0 | Шайба | |
| 14 | 8***6 | Крышка | |
| 15 | 8***1 | Прокладка | |
| 16 | 5***2 | Болт призонный М12х42 | |
| 17 | 1***3 | Кольцо | |
| 18 | 7***А | Подшипник | |
| 19 | 1***8 | Корпус | |
| 20 | 5***В | Шестерня ведомая | |
| 21 | 1***9 | Шайба опорная | |
| 22 | 1***8 | Шестерня полуосевая | |
| 23 | D***5 | Штифт | |
| 24 | 1***1 | Вал | |
| 25 | 1***2 | Шестерня | |
| 26 | 1***2 | Стакан подшипника | |
| 27 | М***5 | Болт | |
| 28 | 1***2 | Полуось | |
| 29 | 1***1 | Рукав полуоси правый | |
| 30 | 1***5 | Корпус заднего моста в сборе | |
| 31 | 5***8 | Шпилька | |
| 32 | 8***2 | Втулка | |
| 33 | Р***" | Пробка магнитная | |
| 34 | 2***5 | Подшипник | |
| 35 | 1***2 | Прокладка | |
| 36 | 1***8 | Рукав полуоси левый | |
| 37 | К***" | Пробка | |
| 38 | S***6 | Шайба | |
| 39 | М***0 | Болт | |
| 40 | 1***1 | Кольцо | |
| 41 | 7***А | Подшипник | |
| 42 | 2***1 | Манжета | |
| 43 | 1***9 | Прокладка | |
| 44 | 1***8 | Крышка | |
| 45 | 1***В | Водило | |
| 46 | 1***3 | Пластина | |
| 47 | 7***А | Подшипник | |
| 48 | 1***2 | Ступица эпицикла | |
| 49 | 5***А | Шестерня ведомая | |
| 50 | 1***8 | Штифт | |
| 51 | 1***8 | Шайба сателлита | |
| 52 | 5***3 | Ролик | |
| 53 | 1***9 | Шайба распорная | |
| 54 | 5***5 | Сателлит | |
| 55 | 1***6 | Валик | |
| 56 | 1***6 | Прокладка | |
| 57 | 8***5 | Штифт | |
| 58 | 1***7 | Шайба | |
| 59 | 1***7 | Шайба | |
| 60 | 7***6 | Болт | |
| 61 | 2***5 | Кольцо | |
| 62 | 5***8 | Шестерня ведущая | |
| 63 | 1***2 | Втулка | |
| 64 | 1***1 | Стакан | |
| 65 | 1***1 | Вал | |
| 66 | 1***3 | Втулка | |
| 67 | 1***2 | Шестерня ведомая | |
| 68 | 5***6 | Прокладка | |
| 69 | 5***7 | Штифт | |
| 70 | 3***7 | Втулка | |
| 71 | 5***2 | Штифт | |
| 72 | V***5 | Кольцо | |
| 73 | 1***4 | Кольцо | |
| 74 | 2***1 | Манжета | |
| 75 | 1***1 | Обойма | |
| 76 | 1***6 | Прокладка (0,5 mm) | |
| 77 | 1***7 | Прокладка (0,2 mm) | |
| 78 | 2***4 | Кольцо | |
| 79 | 4***1 | Подшипник | |
| 80 | 0***4 | Кольцо | |
| 81 | 7***3 | Шестерня ведущая (левая) | |
| 82 | 7***А | Подшипник | |
| 83 | 5***А | Болт | |
| 84 | 1***9 | Крышка | |
| 85 | 1***2 | Крестовина | |
| 86 | 1***7 | Сателлит | |
| 87 | 1***6 | Втулка | |
| 88 | 1***5 | Шайба опорная | |
| 89 | М***2 | Гайка | |
| 90 | 5***3 | Пластина стопорная | |
| 91 | 5***0 | Поводок | |
| 92 | 3***0 | Винт установочный | |
| 93 | 1***0 | Проволока | |
| 94 | 8***В | Вал |
