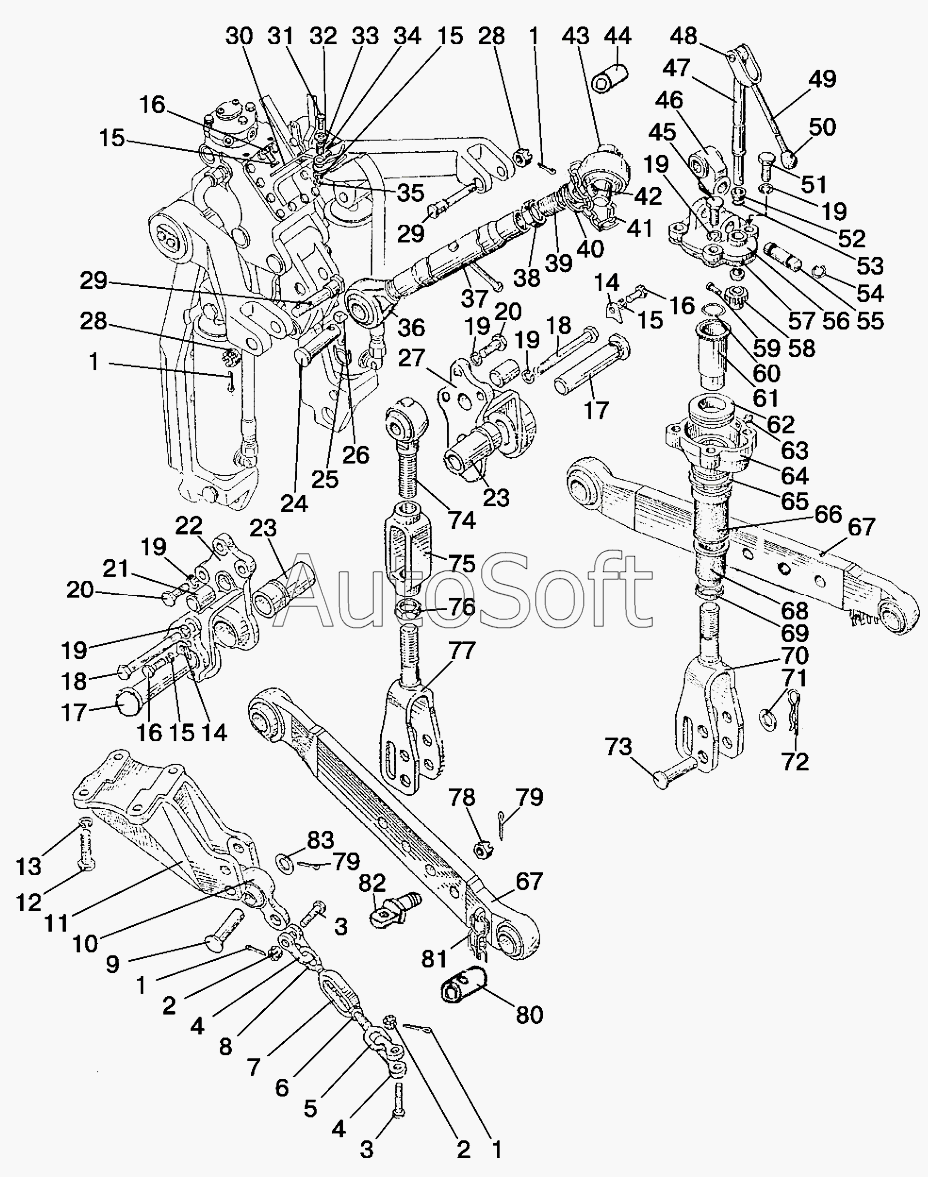

Каталог запасных частей к технике: МТЗ-1221 (2009) (2009). Навесное устройство с гидроподъемником
/91.gif)
48
59
58
57
56
55
54
53
52
51
50
49
60
47
46
45
44
43
42
41
40
72
83
82
81
80
79
79
78
77
76
75
74
73
39
71
70
69
68
67
67
66
65
64
63
62
61
5
15
15
15
15
14
14
13
12
11
10
9
8
7
6
16
16
16
4
4
3
3
2
2
1
1
1
1
28
28
38
37
36
35
34
33
32
31
30
29
29
27
26
25
24
23
23
22
21
20
20
19
19
19
19
19
19
18
18
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-4605091-Б1 | 1***1 | Кронштейн правый | |
| 1220-4605120 | 1***0 | Стяжка | |
| 1220-4605510-05 | 1***5 | Заднее навесное устройство | |
| 1220-4605570 | 1***0 | Винт с шарниром 0 32 | |
| 1220-4605590 | 1***0 | Тяга верхняя | |
| 1220-4605610-01 | 1***1 | Раскос регулируемый | |
| 1220-4605612-01 | 1***1 | Раскос винтовой | |
| 1220-4605670 | 1***0 | Кронштейн | |
| 1220-4605693 | 1***3 | Палец 0 31,75 | |
| 1220-4605695 | 1***5 | Винт | |
| 1223-4605530-04 | 1***4 | Тяга | |
| A61.02.001-02 | A***2 | Палец 0 22 | |
| A61.02.100-05 | A***5 | Винт с шарниром 0 25,7 | |
| 1 | 4***6 | Шплинт | |
| 2 | M***6 | Гайка | |
| 3 | 1***4 | Болт | |
| 4 | 1***7 | Серьга | |
| 5 | 1***2 | Винт | |
| 6 | M***4 | Гайка | |
| 7 | 1***3 | Стяжка | |
| 8 | 1***1 | Винт | |
| 9 | Ф***4 | Палец | |
| 10 | 1***5 | Серьга | |
| 11 | 1***1 | Кронштейн левый | |
| 12 | 6***4 | Болт | |
| 13 | Ш***0 | Шайба | |
| 14 | 1***4 | Пластина | |
| 15 | Ш***2 | Шайба | |
| 16 | M***5 | Болт | |
| 17 | 1***3 | Палец | |
| 18 | 8***1 | Болт | |
| 19 | Ш***6 | Шайба | |
| 20 | 1***6 | Болт | |
| 21 | 1***7 | Штифт | |
| 22 | 1***1 | Кронштейн левый | |
| 23 | 1***2 | Втулка | |
| 24 | A***2 | Палец | |
| 25 | A***4 | Кольцо | |
| 26 | A***5 | Чека | |
| 27 | 1***1 | Кронштейн правый | |
| 28 | M***5 | Гайка | |
| 29 | 1***6 | Палец | |
| 30 | 1***5 | Кронштейн | |
| 31 | M***5 | Болт | |
| 32 | Ш***2 | Шайба | |
| 33 | 5***9 | Втулка | |
| 34 | A***2 | Пружина | |
| 35 | M***2 | Гайка | |
| 36 | A***3 | Винт | |
| 37 | A***0 | Труба | |
| 38 | A***3 | Контргайка | |
| 39 | A***4 | Винт с шарниром 0 22,5 | |
| 40 | A***2 | Кольцо | |
| 41 | A***3 | Цепочка | |
| 42 | A***5 | Чека с кольцом | |
| 43 | A***1 | Палец 0 25 | |
| 44 | 1***7 | Втулка переходная | |
| 45 | M***0 | Болт | |
| 46 | 1***Б | Серьга | |
| 47 | A***0 | Вал | |
| 48 | A***^ | Ось | |
| 49 | A***0 | Вилка | |
| 50 | A***4 | Рукоятка | |
| 51 | 1***8 | Болт | |
| 52 | A***7 | Втулка | |
| 53 | 0***4 | Кольцо | |
| 54 | 1***1 | Кольцо | |
| 55 | 1***Б | Палец | |
| 56 | 1***Б | Крышка | |
| 57 | 1***1 | Прокладка | |
| 58 | 1***3 | Шестерня | |
| 59 | A***5 | Ось | |
| 60 | 1***3 | Ограничитель | |
| 61 | 1***5 | Труба | |
| 62 | 8***0 | Шарикоподшипник ГОСТ 6874-75 | |
| 63 | 1***р | Масленка | |
| 64 | 1***5 | Корпус | |
| 65 | 1***2 | Втулка | |
| 66 | 1***7 | Труба | |
| 67 | 1***4 | Тяга | |
| 68 | 1***8 | Болт | |
| 69 | 1***1 | Ограждение | |
| 70 | 1***5 | Вилка | |
| 71 | 5***1 | Шайба | |
| 72 | A***1 | Шплинт | |
| 73 | 1***1 | Палец | |
| 74 | 1***5 | Винт | |
| 75 | 1***2 | Стяжка | |
| 76 | 1***4 | Контргайка | |
| 77 | 1***Б | Вилка | |
| 78 | 7***6 | Гайка упорная | |
| 79 | 5***6 | Шплинт | |
| 80 | 1***8 | Втулка переходная на 2 кат. | |
| 81 | A***0 | Чека с цепочкой | |
| 82 | 1***8 | Проушина | |
| 83 | Ш***6 | Шайба |
