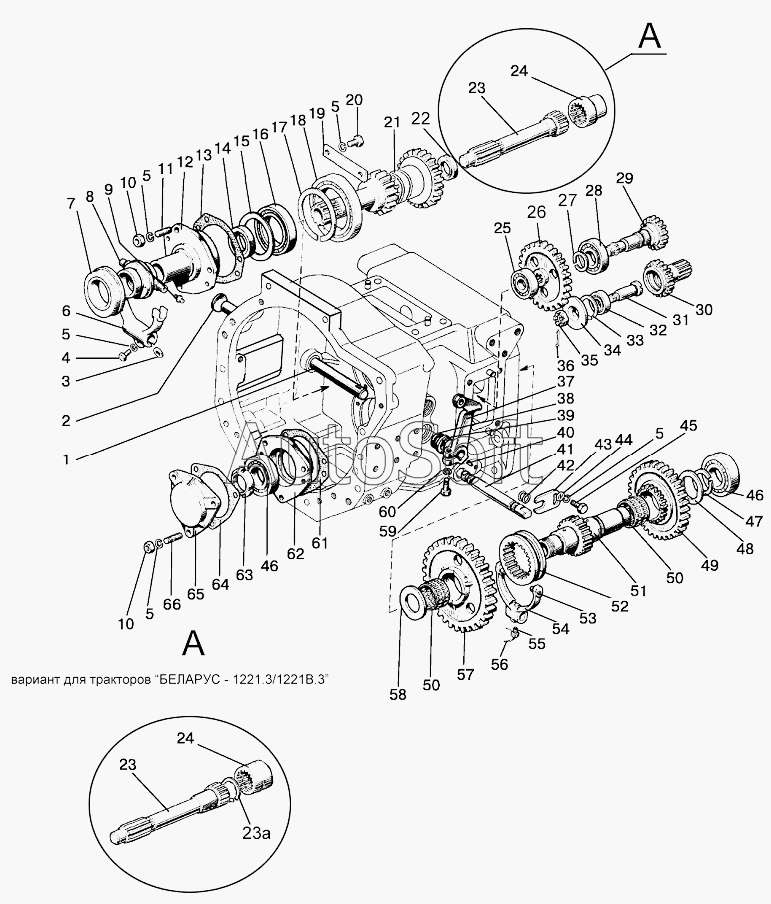

Каталог запасных частей к технике: МТЗ-1221 (2009) (2009). Корпус сцепления
/9.gif)
37
46
46
45
44
43
42
41
40
39
38
47
36
35
34
33
32
31
30
29
28
57
66
65
64
63
62
61
60
59
58
27
56
55
54
53
52
51
50
50
49
48
1
10
10
9
8
7
6
5
5
5
5
5
4
3
2
11
20
26
25
24
24
24
67
23
23
23
22
21
19
18
17
16
15
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-1601060 | 2***0 | Втулка | |
| 50-1601180-A | 5***A | Отводка | |
| 80-1601030-01 | 8***1 | Кронштейн отводки | |
| 80-1601040 | 8***0 | Стакан с гайкой в сборе | |
| 80-1601050-01 | 8***1 | Вал | |
| 80-1601070 | 8***0 | Шестерня с кольцом и подшипником в сборе | |
| 80-1601160 | 8***0 | Вал с подшипниками в сборе | |
| 80-1601180 | 8***0 | Шестерня 80-1601182 с осью, подшипником и кольцом в сборе | |
| 80-1601190 | 8***0 | Вилка со штифтом в сборе | |
| 85-1601150 | 8***0 | Вал в сборе | |
| 1 | 8***5 | Вал | |
| 2 | 5***2 | Заглушка | |
| 3 | 5***8 | Шпонка | |
| 4 | М***0 | Болт | |
| 5 | Ш***0 | Шайба | |
| 6 | 8***3 | Вилка | |
| 7 | 9***7 | Подшипник упорный | |
| 8 | 5***A | Отводка | |
| 9 | 1***р | Масленка | |
| 10 | M***0 | Гайка | |
| 11 | M***5 | Шпилька | |
| 12 | 8***2 | Кронштейн | |
| 13 | 8***3 | Прокладка | |
| 14 | 2***5 | Манжета 2.1-50х70-4 | |
| 15 | 8***9 | Шайба | |
| 16 | 1***5 | Подшипник | |
| 17 | С***5 | Кольцо | |
| 18 | 7***1 | Подшипник | |
| 19 | 8***8 | Планка | |
| 20 | М***5 | Болт | |
| 21 | 8***6 | Вал | |
| 22 | 2***1 | Манжета | |
| 23 | 1***3 | Вал | |
| 23 | 8***1 | Вал | |
| 24 | 2***1 | Втулка | |
| 24 | 8***1 | Втулка | |
| 25 | 3***А | Подшипник | |
| 26 | 8***Б | Шестерня | |
| 27 | С***5 | Кольцо | |
| 28 | 2***7 | Шарикоподшипник | |
| 29 | 8***Б | Шестерня | |
| 30 | 8***2 | Шестерня | |
| 31 | 8***1 | Ось | |
| 32 | 2***A | Подшипник | |
| 33 | С***7 | Кольцо | |
| 34 | 8***6 | Шайба упорная | |
| 35 | 7***2 | Гайка | |
| 36 | 3***5 | Шплинт | |
| 37 | 8***Б | Рычаг | |
| 38 | 8***4 | Кольцо | |
| 39 | 3***6 | Корпус пылеотражателя | |
| 40 | С***1 | Шпонка | |
| 41 | 8***1 | Валик | |
| 42 | 0***6 | Кольцо | |
| 43 | 8***9 | Пластина | |
| 44 | Ш***0 | Шайба | |
| 45 | М***0 | Болт | |
| 46 | 2***A | Подшипник | |
| 47 | 2***0 | Кольцо | |
| 48 | 8***3 | Шайба | |
| 49 | 8***A | Шестерня | |
| 50 | 6***E | Подшипник | |
| 51 | 8***1 | Вал | |
| 52 | 1***3 | Муфта | |
| 53 | 7***4 | Штифт | |
| 54 | 8***1 | Вилка | |
| 55 | 5***6 | Болт вилки | |
| 56 | 1***С | Проволока | |
| 57 | 8***A | Шестерня | |
| 58 | 8***2 | Шайба | |
| 59 | М***5 | Болт | |
| 60 | Ш***2 | Шайба | |
| 61 | 8***1 | Прикладка | |
| 62 | 8***1 | Стакан | |
| 63 | 8***5 | Гайка | |
| 64 | 8***2 | Прокладка | |
| 65 | 8***9 | Крышка | |
| 66 | M***5 | Шпилька | |
| 67 | С***5 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
