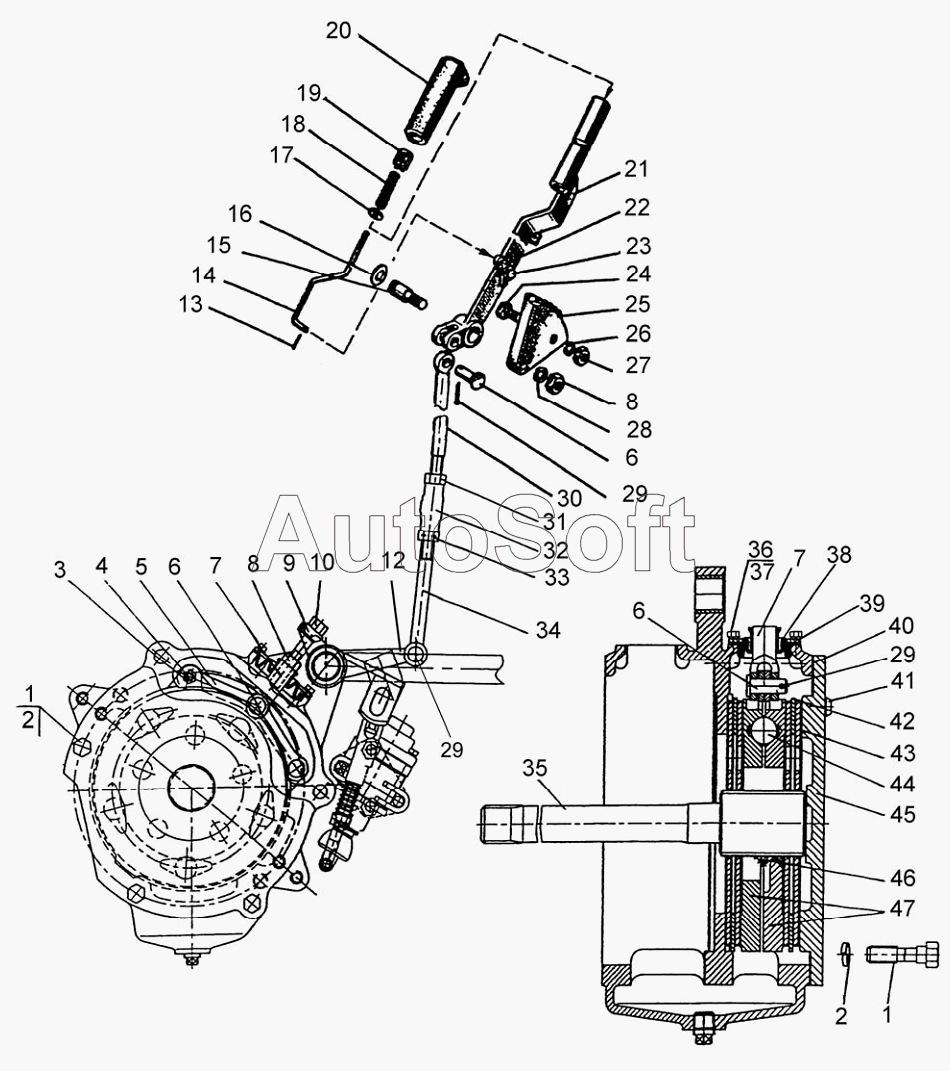

Каталог запасных частей к технике: МТЗ 1220 (2011). Тормоз стояночно-запасной. Управление стояночно-запасным тормозом (для «мокрых тормозов»)
1
1
2
2
3
4
5
6
6
6
7
7
8
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
42
42
42
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221М-3507140 | 1***0 | Тяга | |
| 70-3503080 | 7***0 | Тяга тормоза | |
| 85-3502030-01 | 8***1 | Диски нажимные | |
| 85-3507120-01 | 8***1 | Рычаг | |
| 1 | 1***1 | Болт | |
| 2 | Ш***Т | Шайба | |
| 3 | М***9 | Гайка | |
| 4 | 5***8 | Палец | |
| 5 | 8***6 | Тяга | |
| 6 | П***2 | Палец | |
| 7 | 5***3 | Вилка | |
| 8 | М***9 | Гайка | |
| 9 | 7***8 | Шайба | |
| 10 | 7***9 | Болт | |
| 12 | 1***0 | Рычаг | |
| 13 | Ш***9 | Шплинт | |
| 14 | 7***1 | Тяга | |
| 15 | 7***1 | Ось | |
| 16 | С***5 | Кольцо | |
| 17 | С***9 | Шайба | |
| 18 | 5***7 | Пружина | |
| 19 | А***2 | Кнопка | |
| 20 | А***А | Рукоятка | |
| 21 | 8***1 | Рычаг | |
| 22 | 5***6 | Защелка | |
| 23 | 7***4 | Ось | |
| 24 | М***9 | Болт | |
| 25 | 7***Б | Сектор | |
| 26 | Ш***Т | Шайба | |
| 27 | М***9 | Гайка | |
| 28 | Ш***Т | Шайба | |
| 29 | 3***9 | Шплинт | |
| 30 | 1***1 | Тяга | |
| 31 | М***9 | Гайка | |
| 32 | Р***3 | Муфта | |
| 33 | Р***8 | Гайка | |
| 34 | 1***0 | Тяга | |
| 35 | 1***5 | Вал | |
| 36 | М***9 | Болт | |
| 37 | Ш***Т | Шайба | |
| 38 | 8***2 | Чехол | |
| 39 | 8***4 | Пластина | |
| 40 | 1***1 | Прокладка | |
| 41 | 5***2 | Штифт | |
| 42 | 8***7 | Диск промежуточный | |
| 42 | 8***1 | Диск промежуточный | |
| 42 | 8***2 | Диск промежуточный | |
| 42 | 8***3 | Диск промежуточный | |
| 42 | 8***4 | Диск промежуточный | |
| 42 | 8***5 | Диск промежуточный | |
| 42 | 8***6 | Диск промежуточный | |
| 42 | 8***7 | Диск промежуточный | |
| 43 | 1***7 | Диск | |
| 44 | Ш***0 | Шарик | |
| 45 | 1***4 | Крышка | |
| 46 | 7***3 | Пружина | |
| 47 | 8***1 | Диск нажимной |
