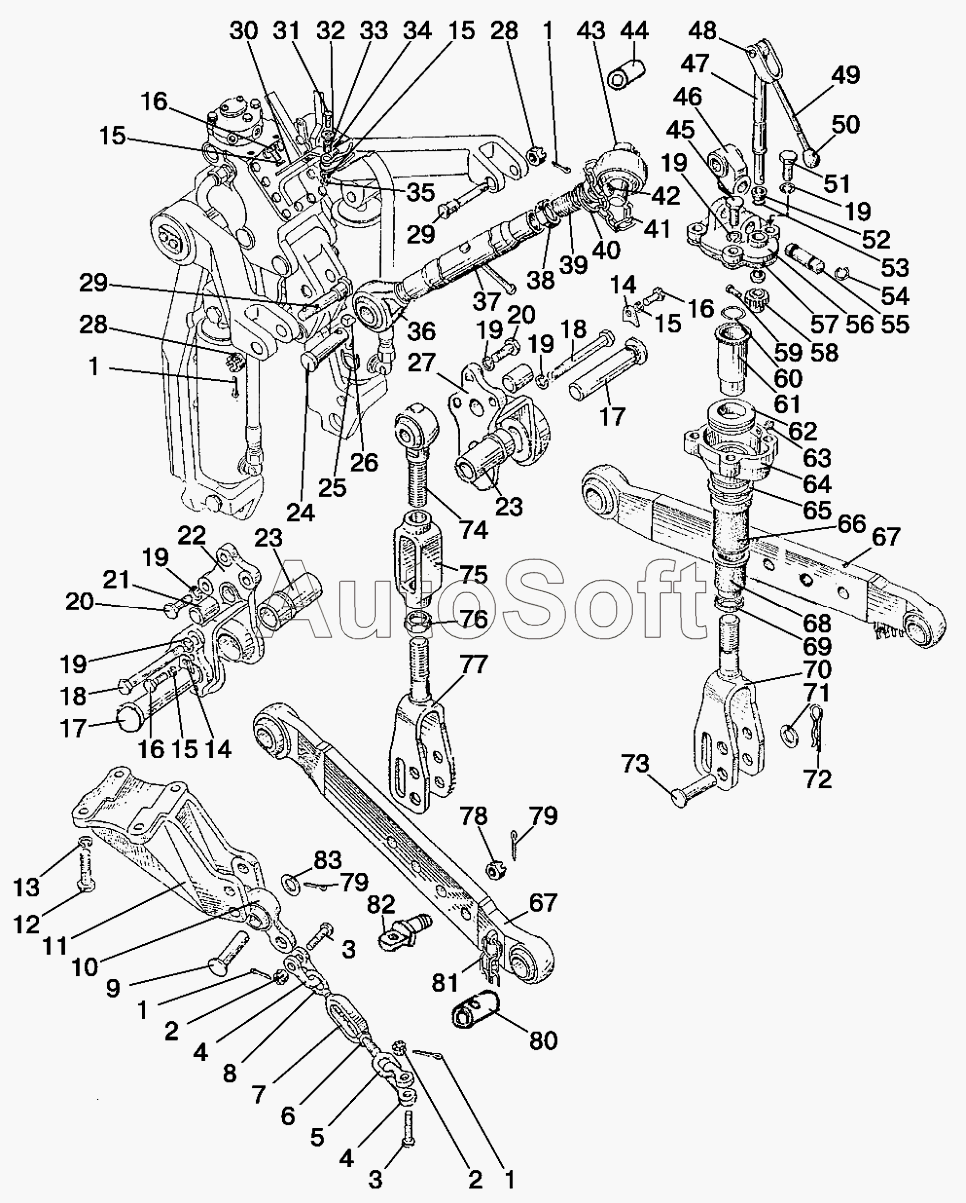

Каталог запасных частей к технике: МТЗ 1220 (2011). Навесное устройство с гидроподъемником
1
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
16
16
17
17
18
18
19
19
19
19
19
19
20
20
21
22
23
23
24
25
26
27
28
28
29
29
29
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-4605091-Б1-01 | 1***1 | Кронштейн левый | |
| 1220-4605120 | 1***0 | Стяжка | |
| 1220-4605530-04 | 1***4 | Тяга без цепочки | |
| 1220-4605530-06 | 1***6 | Тяга без цепочки | |
| 1220-4605590 | 1***0 | Тяга верхняя | |
| 1220-4605610-01 | 1***1 | Раскос регулируемый | |
| 1220-4605612-01 | 1***1 | Раскос винтовой | |
| 1220-4605670 | 1***0 | Кронштейн | |
| 1220-4605693 | 1***3 | Палец 0 31,75 | |
| 1220-4605695 | 1***5 | Винт | |
| 1223-4605530-04 | 1***4 | Тяга | |
| A61.02.001-02 | A***2 | Палец 0 22 | |
| А61.03.000 | А***0 | Тяга в сборе | |
| А61.03.000-01 | А***1 | Тяга верхняя | |
| К1220-4605510 | К***0 | Заднее навесное устройство | |
| 1 | 4***9 | Шплинт | |
| 2 | М***9 | Гайка | |
| 3 | 1***4 | Болт | |
| 4 | 1***7 | Серьга | |
| 5 | 1***2 | Винт | |
| 6 | М***9 | Гайка | |
| 7 | 1***3 | Стяжка | |
| 8 | 1***1 | Винт | |
| 9 | Ф***4 | Палец | |
| 10 | 1***5 | Серьга | |
| 11 | 1***1 | Кронштейн правый | |
| 12 | 6***4 | Болт | |
| 13 | Ш***Т | Шайба | |
| 14 | 1***4 | Пластина | |
| 15 | Ш***Т | Шайба | |
| 16 | M***9 | Болт | |
| 17 | 1***3 | Палец | |
| 18 | 8***1 | Болт | |
| 19 | Ш***Т | Шайба | |
| 20 | 1***6 | Болт | |
| 21 | 1***7 | Штифт | |
| 22 | 1***1 | Кронштейн левый | |
| 23 | 1***2 | Втулка | |
| 24 | A***2 | Палец | |
| 25 | A***4 | Кольцо | |
| 26 | A***5 | Чека | |
| 27 | 1***1 | Кронштейн правый | |
| 28 | М***9 | Гайка | |
| 29 | 1***6 | Палец | |
| 29 | 9***6 | Палец | |
| 30 | 1***5 | Кронштейн | |
| 31 | M***9 | Болт | |
| 32 | С***9 | Шайба | |
| 33 | 5***9 | Втулка | |
| 34 | A***2 | Пружина | |
| 35 | М***9 | Гайка | |
| 36 | A***3 | Винт | |
| 37 | A***0 | Труба | |
| 38 | A***3 | Контргайка | |
| 39 | 1***0 | Винт с шарниром 0 32 | |
| 39 | A***4 | Винт с шарниром 0 22,5 | |
| 39 | A***5 | Винт с шарниром 0 25,7 | |
| 40 | A***2 | Кольцо | |
| 41 | A***3 | Цепочка | |
| 42 | A***5 | Чека с кольцом | |
| 43 | A***1 | Палец 0 25 | |
| 44 | 1***7 | Втулка переходная | |
| 45 | М***9 | Болт | |
| 46 | 1***Б | Серьга | |
| 47 | A***0 | Вал | |
| 48 | A***6 | Ось | |
| 49 | A***0 | Вилка | |
| 50 | A***4 | Рукоятка | |
| 51 | 1***8 | Болт | |
| 52 | A***7 | Втулка | |
| 53 | 0***4 | Кольцо | |
| 54 | 1***1 | Кольцо | |
| 55 | 1***Б | Палец | |
| 56 | 1***Б | Крышка | |
| 57 | 1***1 | Прокладка | |
| 58 | 1***3 | Шестерня | |
| 59 | A***5 | Ось | |
| 60 | 1***3 | Ограничитель | |
| 61 | 1***5 | Труба | |
| 62 | 8***0 | Подшипник | |
| 63 | 1***р | Масленка | |
| 64 | 1***5 | Корпус | |
| 65 | 1***7 | Втулка | |
| 66 | 1***7 | Труба | |
| 67 | 1***4 | Тяга | |
| 68 | 1***6 | Колпак | |
| 69 | 1***1 | Ограждение | |
| 70 | 1***5 | Вилка | |
| 71 | 5***1 | Шайба | |
| 72 | А***1 | Шплинт | |
| 73 | 1***1 | Палец | |
| 74 | 1***5 | Винт | |
| 75 | 1***2 | Стяжка | |
| 76 | 1***4 | Контргайка | |
| 77 | 1***Б | Вилка | |
| 78 | 7***6 | Гайка упорная | |
| 79 | Ш***9 | Шплинт | |
| 80 | 1***8 | Втулка переходная на 2 кат. | |
| 81 | A***0 | Чека с цепочкой | |
| 82 | 1***8 | Проушина | |
| 83 | С***9 | Шайба |
