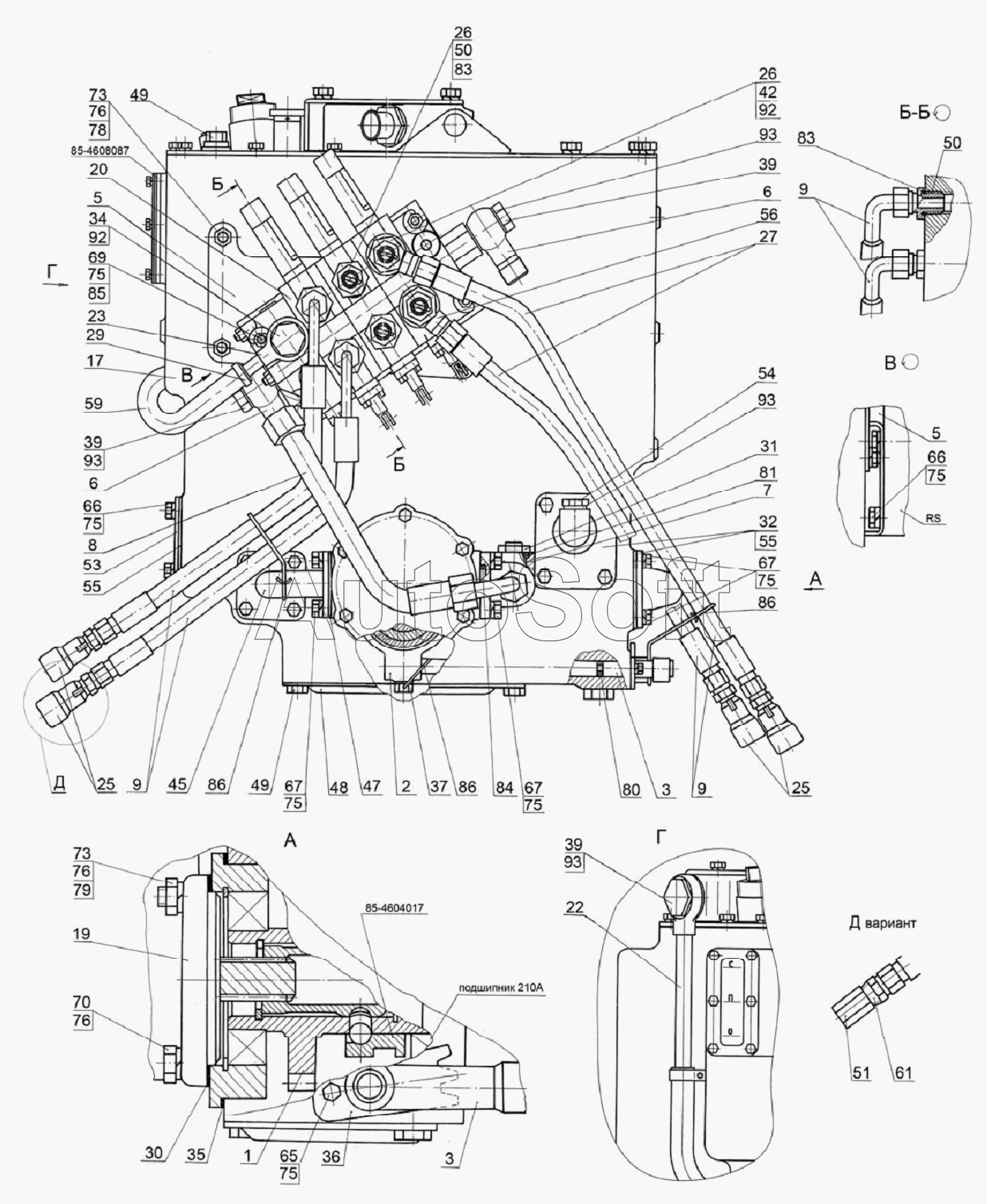

Каталог запасных частей к технике: МТЗ 1220 (2011). Корпус гидросистемы 952-4600015-08
1
2
3
3
5
5
6
6
7
8
9
9
9
17
19
19
19
19
20
22
23
25
25
25
26
26
27
29
29
30
31
32
34
35
39
39
39
42
45
47
48
49
49
50
50
51
53
54
55
55
56
59
61
65
66
66
67
67
67
69
70
73
73
75
75
75
75
75
75
75
76
76
76
78
79
80
81
83
83
84
85
86
86
86
92
92
93
93
93
93
210А
85-4604017
85-4608087
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 210А | 2***А | Подшипник | |
| 85-4604017 | 8***7 | Муфта | |
| 85-4608087 | 8***7 | Указатель | |
| 952-4600015-08 | 9***8 | Корпус гидросистемы | |
| 1 | 8***0 | Привод насоса | |
| 2 | 8***0 | Вилка | |
| 3 | 8***0 | Рукоятка | |
| 5 | 9***0 | Кронштейн | |
| 6 | 9***0 | Штуцер | |
| 7 | Д***0 | Патрубок | |
| 8 | 9***1 | Рукав высокого давления | |
| 9 | 6***4 | Рукав высокого давления | |
| 17 | 8***0 | Корпус гидросистемы | |
| 19 | Н***3 | Насос | |
| 19 | Н***4 | Насос | |
| 19 | Н***3 | Насос | |
| 19 | Н***3 | Насос шестеренный | |
| 20 | R***a | Распределитель | |
| 22 | С***5 | Труба | |
| 23 | С***0 | Труба | |
| 25 | М***0 | Корпус левый | |
| 25 | Н***0 | Муфта | |
| 26 | Н***0 | Заглушка | |
| 27 | П***0 | Рукав высокого давления | |
| 29 | 1***W | Хомут «Норма» | |
| 29 | Х***1 | Хомут | |
| 30 | 3***А | Прокладка | |
| 31 | 5***В | Пробка | |
| 32 | 8***1 | Патрубок | |
| 34 | 4***2 | Болт | |
| 35 | 7***7 | Прокладка | |
| 39 | 4***7 | Болт | |
| 42 | 9***1 | Штуцер | |
| 45 | 5***А | Патрубок | |
| 47 | 5***7 | Прокладка | |
| 48 | 5***9 | Крышка | |
| 49 | 1***1 | Пробка резьбовая | |
| 50 | С***4 | Штуцер | |
| 51 | А***2 | Заглушка | |
| 53 | 7***9 | Крышка | |
| 54 | 8***1 | Пробка | |
| 55 | 7***3 | Прокладка | |
| 56 | 5***9 | Угольник | |
| 59 | С***3 | Шланг | |
| 61 | Н***2 | Штуцер | |
| 65 | М***9 | Болт | |
| 66 | М***9 | Болт | |
| 67 | М***9 | Болт | |
| 69 | М***9 | Болт | |
| 70 | М***9 | Болт | |
| 73 | М***9 | Гайка | |
| 75 | Ш***Т | Шайба 8Т | |
| 76 | Ш***Т | Шайба | |
| 78 | М***9 | Шпилька | |
| 79 | М***9 | Шпилька | |
| 80 | 0***4 | Кольцо | |
| 81 | 0***4 | Кольцо | |
| 83 | 0***4 | Кольцо | |
| 84 | 0***4 | Кольцо | |
| 85 | С***9 | Шайба | |
| 86 | 1***С | Проволока | |
| 92 | 4***0 | Шайба РМ1/2 | |
| 93 | 4***2 | Шайба РМ24 |
