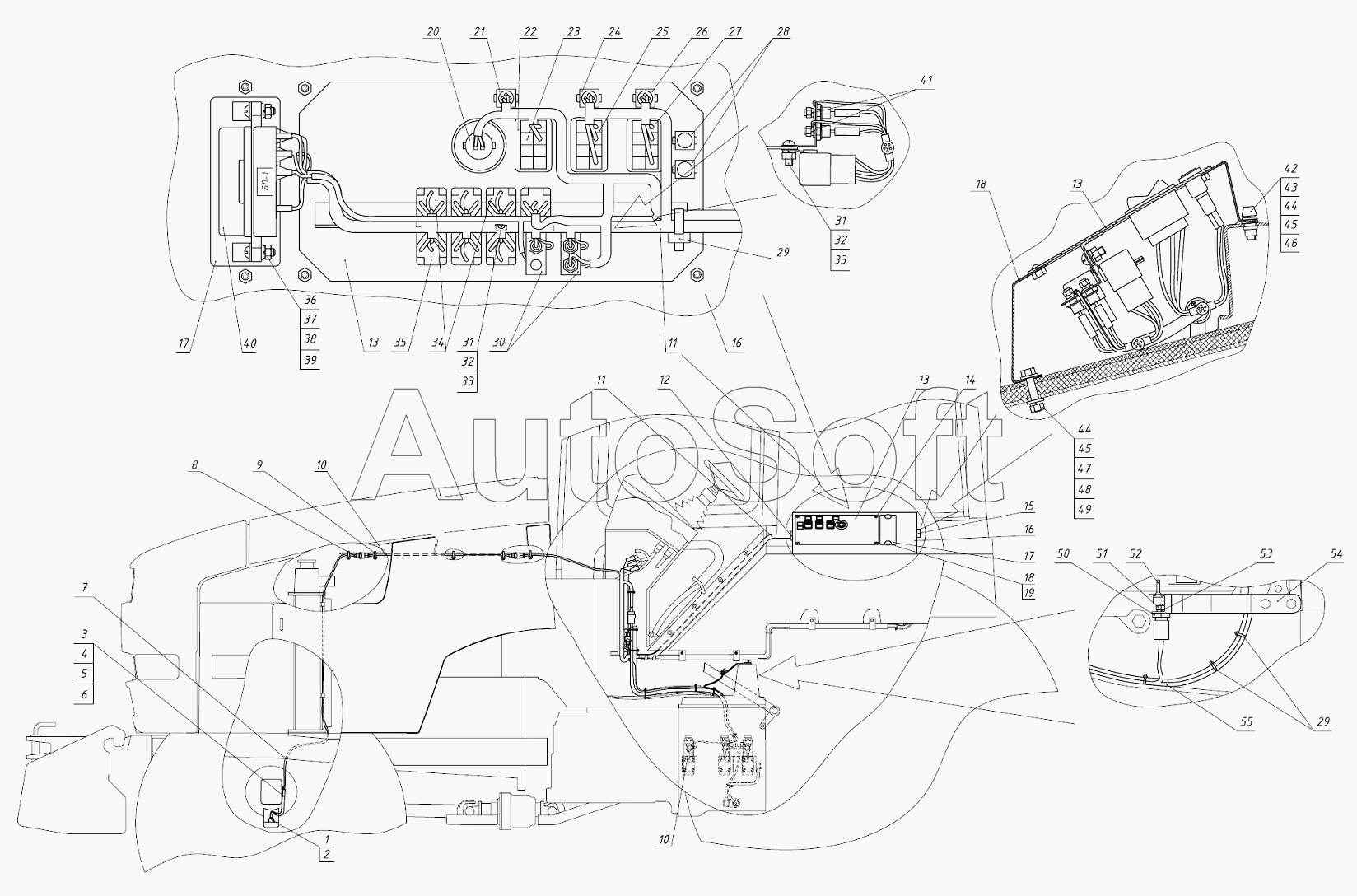

Каталог запасных частей к технике: МТЗ 1220 (2011). Управление ПВМ, БД заднего моста и передним ВОМ (с КП 16Fx8R) (для тракторов 1220.4) (электрическая часть)
42
28
29
29
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
27
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
14
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
13
15
16
16
16
17
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-8700210 | 1***0 | Управление БД, ПВМ и ПВОМ | |
| 1220-8700210-01 | 1***1 | Управление БД, ПВМ и ПВОМ | |
| 1 | 3***0 | Выключатель блокировки пуска | |
| 2 | 5***8 | Прокладка | |
| 3 | 8***1 | Труба | |
| 4 | 1***2 | Хомут | |
| 5 | М***9 | Болт | |
| 6 | Ш***Т | Шайба 8Т | |
| 7 | 1***В | Жгут | |
| 8 | 0***1 | Колодка штыревая | |
| 9 | 8***1 | Манжета | |
| 10 | 9***0 | Жгут | |
| 11 | 1***0 | Жгут | |
| 12 | 7***2 | Втулка | |
| 13 | 1***5 | Панель | |
| 14 | В***9 | Винт | |
| 15 | 5***4 | Втулка | |
| 16 | 1***0 | Пульт | |
| 16 | 1***0 | Пульт | |
| 17 | 1***5 | Щиток | |
| 18 | 8***5 | Винт | |
| 19 | 0***4 | Кольцо | |
| 20 | В***1 | Выключатель | |
| 21 | 3***0 | Лампа контрольная ЗВОМ | |
| 22 | 8***1 | Гнездо выключателя | |
| 23 | 3***5 | Переключатель ВОМ | |
| 24 | 3***0 | Лампа контрольная БД | |
| 25 | 3***5 | Переключатель БД | |
| 26 | 3***5 | Лампа контрольная ПВМ | |
| 27 | 3***0 | Переключатель ПВМ | |
| 28 | 3***5 | Лампа контрольная 12.3803-41 | |
| 29 | 8***5 | Манжета | |
| 30 | 1***1 | Кронштейн | |
| 31 | В***9 | Винт | |
| 32 | М***9 | Гайка | |
| 33 | Ш***Т | Шайба | |
| 34 | 3***0 | Реле на размыкание | |
| 35 | 3***0 | Реле на замыкание | |
| 36 | В***9 | Винт | |
| 37 | М***9 | Гайка | |
| 38 | С***9 | Шайба | |
| 39 | Ш***Т | Шайба | |
| 40 | Б***1 | Блок предохранителей | |
| 41 | Ш***Т | Шайба | |
| 42 | А***7 | Колпачок | |
| 43 | М***9 | Болт | |
| 44 | С***9 | Шайба | |
| 45 | Ш***Т | Шайба | |
| 46 | М***0 | Заклепка-гайка | |
| 47 | М***9 | Болт | |
| 48 | М***9 | Гайка | |
| 49 | С***9 | Шайба | |
| 50 | В***1 | Выключатель | |
| 51 | М***9 | Гайка | |
| 52 | 8***2 | Рычаг | |
| 53 | 1***Т | Шайба | |
| 54 | 1***0 | Кронштейн | |
| 55 | 1***0 | Жгут |
