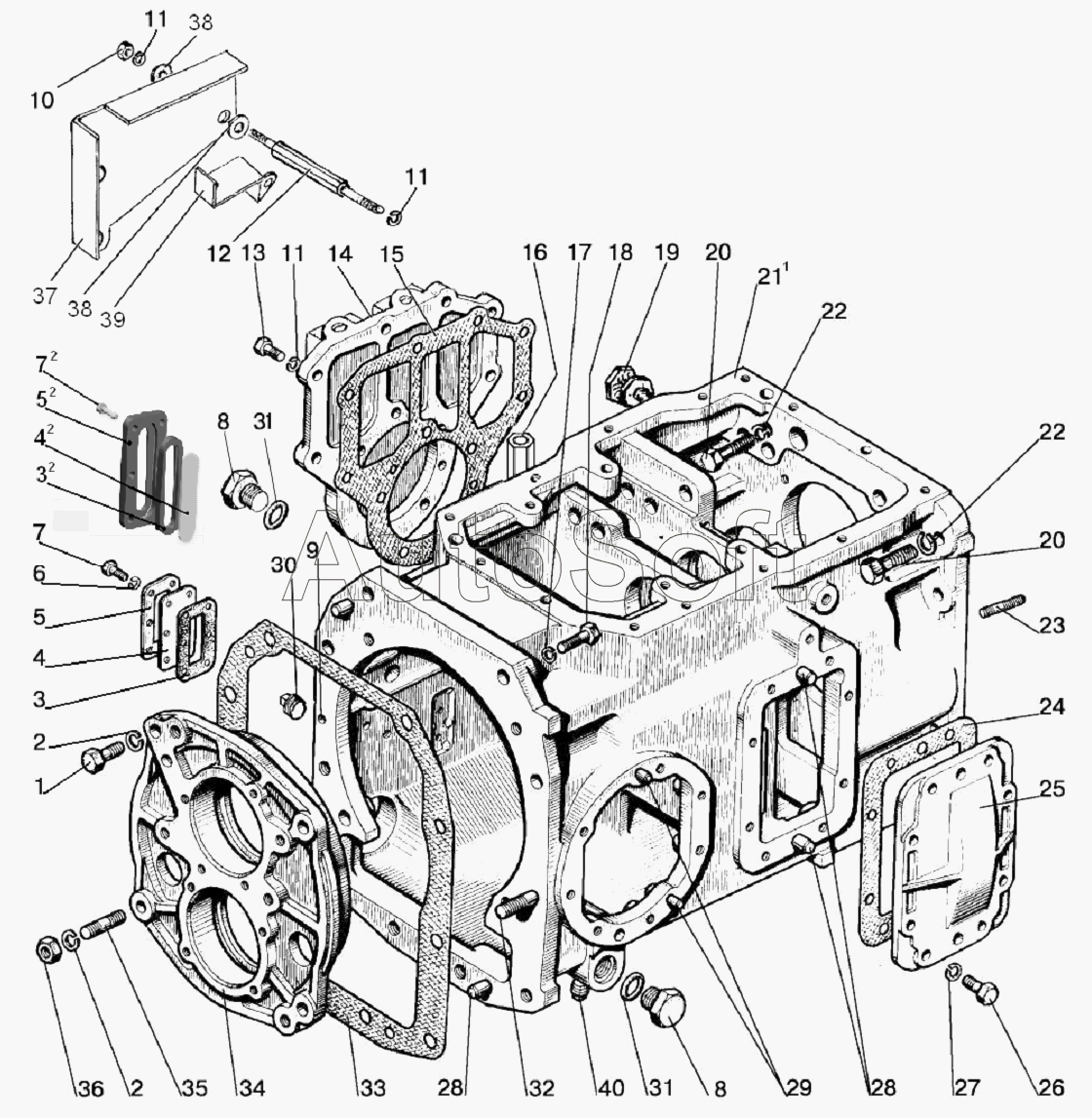

Каталог запасных частей к технике: МТЗ 1220 (2011). Коробка передач 112-1700010-А (16F+8R)
1
2
2
3
3
3
4
4
4
5
5
5
6
7
7
7
8
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 112-1700010-А-02 | 1***2 | Коробка передач | |
| 112-1700010-А-04 | 1***4 | Коробка передач | |
| 112-1700010-А-10 | 1***0 | Коробка передач | |
| 112-1700010-А-11 | 1***1 | Коробка передач | |
| 1 | М***9 | Болт | |
| 2 | Ш***Т | Шайба | |
| 3 | 8***A | Прокладка | |
| 3 | 8***Б | Уплотнитель | |
| 4 | 8***7 | Указатель | |
| 4 | 8***Б | Указатель | |
| 5 | 8***8 | Пластина | |
| 5 | 8***Б | Корпус | |
| 6 | Ш***Т | Шайба | |
| 7 | М***9 | Болт | |
| 7 | М***0 | Винт | |
| 8 | 8***1 | Заглушка | |
| 9 | 1***0 | Шарик ГОСТ 3722-81 | |
| 10 | М***9 | Гайка | |
| 11 | Ш***Т | Шайба | |
| 12 | 1***4 | Шпилька | |
| 13 | М***9 | Болт | |
| 14 | 1***6 | Крышка | |
| 15 | 8***Б | Прокладка | |
| 16 | 1***9 | Штуцер | |
| 17 | Ш***Т | Шайба | |
| 18 | 7***6 | Болт | |
| 19 | 5***Б | Рым | |
| 20 | М***9 | Болт | |
| 21 | 8***А | Корпус | |
| 22 | 1***Т | Шайба | |
| 23 | 1***4 | Шпилька | |
| 24 | 5***А | Прокладка | |
| 25 | 7***1 | Крышка | |
| 26 | М***9 | Болт | |
| 27 | Ш***Т | Шайба | |
| 28 | Д***5 | Штифт установочный | |
| 29 | Ш***5 | Штифт | |
| 30 | П***8 | Пробка | |
| 31 | 0***4 | Кольцо | |
| 32 | 8***2 | Вал | |
| 33 | 8***6 | Прокладка | |
| 34 | 8***1 | Стакан | |
| 35 | 8***4 | Шпилька | |
| 36 | М***9 | Гайка | |
| 37 | 1***3 | Щиток | |
| 38 | С***9 | Шайба | |
| 39 | 1***А | Скоба | |
| 40 | П***8 | Пробка |
