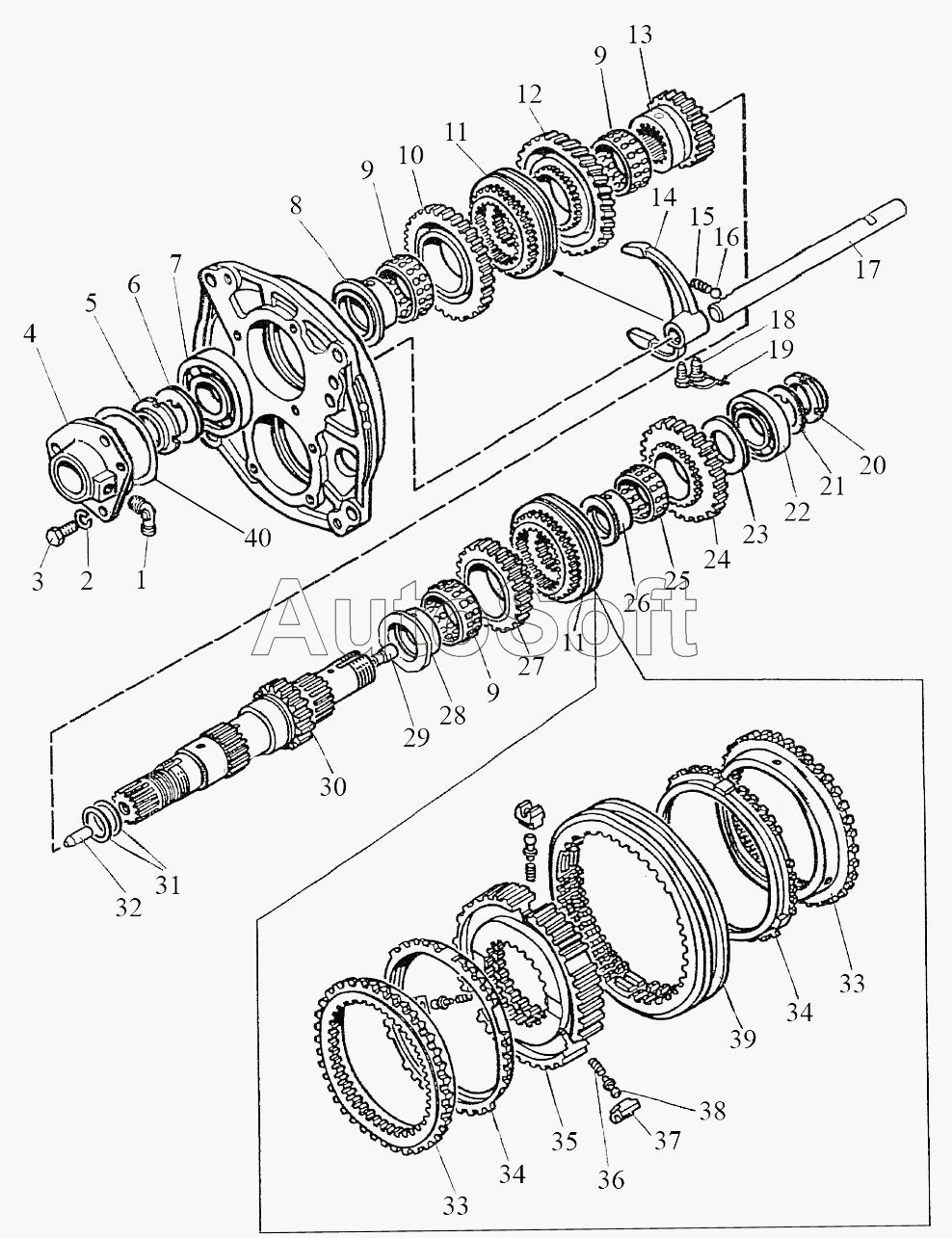

Каталог запасных частей к технике: МТЗ 1220 (2011). Вал первичный (24F+12R)
31
21
22
23
24
25
26
27
28
29
30
20
32
33
33
34
34
35
36
37
38
39
40
11
11
2
3
4
5
6
7
8
9
9
9
10
1
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Угольник | |
| 2 | Ш***Т | Шайба | |
| 3 | М***9 | Болт | |
| 4 | 1***0 | Стакан | |
| 5 | 8***7 | Гайка | |
| 6 | 8***6 | Шайба | |
| 7 | 6***1 | Подшипник | |
| 8 | 1***3 | Втулка | |
| 9 | 3***E | Подшипник | |
| 10 | 1***2 | Шестерня | |
| 11 | 1***0 | Синхронизатор | |
| 11 | С***4 | Синхронизатор | |
| 12 | 1***4 | Шестерня | |
| 13 | 1***4 | Шестерня | |
| 14 | 1***8 | Вилка | |
| 15 | 5***А | Пружина фиксатора | |
| 16 | 1***0 | Шарик ГОСТ 3722-81 | |
| 17 | 1***2 | Поводок | |
| 18 | 2***1 | Болт | |
| 19 | 1***С | Проволока | |
| 20 | 8***5 | Гайка | |
| 21 | 8***6 | Шайба | |
| 22 | 3***К | Подшипник | |
| 23 | 1***9 | Шайба | |
| 24 | 1***8 | Шестерня | |
| 25 | К***Е | Подшипник | |
| 26 | 1***7 | Втулка | |
| 27 | 1***2 | Шестерня | |
| 28 | 1***6 | Втулка | |
| 29 | 8***3 | Дроссель | |
| 30 | 1***2 | Вал-шестерня | |
| 31 | 2***3 | Кольцо уплотнительное | |
| 32 | 5***2 | Штифт | |
| 33 | 1***3 | Кольцо коническое | |
| 34 | 1***0 | Кольцо блокировочное | |
| 35 | 1***2 | Каретка | |
| 36 | 1***6 | Пружина | |
| 37 | 1***7 | Толкатель | |
| 38 | 1***8 | Фиксатор | |
| 39 | 1***4 | Муфта | |
| 40 | 1***3 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
