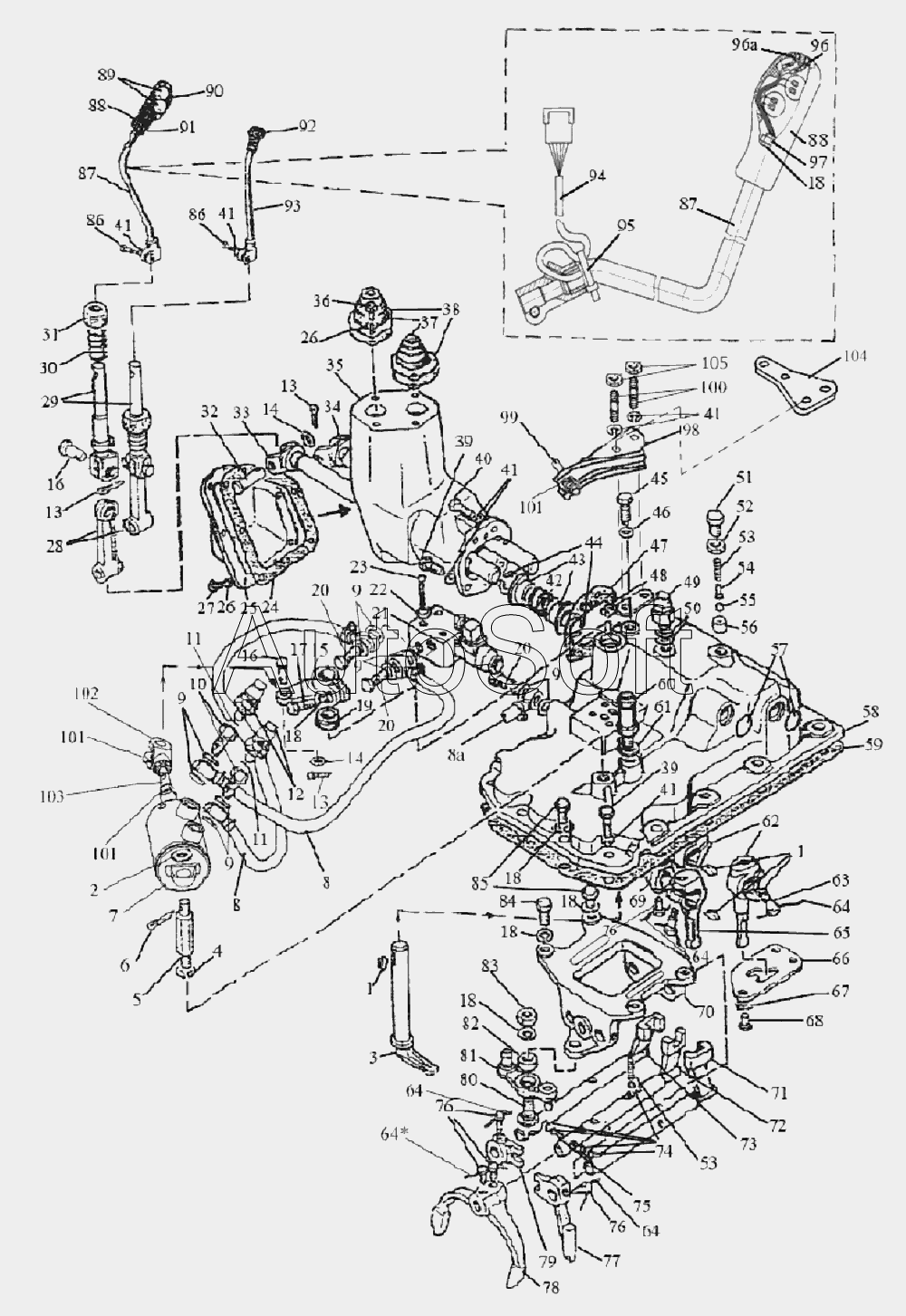

Каталог запасных частей к технике: МТЗ 1220.5 (2013). Механизм управления коробкой передач (24F+12R)
1
2
3
4
5
6
7
8
8a
9
9
9
9
9
10
11
11
12
13
13
13
14
14
15
16
16
17
18
18
18
18
18
18
19
20
20
20
21
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
41
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
64
64
64
64
65
66
67
68
69
70
71
72
73
74
75
76
76
76
77
78
79
80
81
82
83
84
85
85
86
87
87
88
88
89
90
91
92
93
94
95
96
96a
97
98
99
100
101
101
101
102
103
104
105
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1222-1702010-А | 1***А | Механизм управления | |
| 1222-1702080 | 1***0 | Корпус вилок | |
| 1 | 6***0 | Шпонка | |
| 10 | 1***4 | Штуцер | |
| 100 | 2***2 | Шпилька | |
| 101 | М***9 | Гайка | |
| 102 | 8***3 | Вилка | |
| 103 | 2***4 | Шпилька | |
| 104 | 8***6 | Кронштейн | |
| 105 | М***9 | Гайка | |
| 11 | 0***4 | Кольцо | |
| 12 | Д***М | Датчик сигнализатора давления | |
| 13 | 3***9 | Шплинт | |
| 14 | 8***4 | Шайба | |
| 15 | 1***2 | Рычаг | |
| 16 | 1***2 | Палец | |
| 17 | М***9 | Болт | |
| 18 | 1***Т | Шайба | |
| 19 | 2***1 | Манжета | |
| 2 | С***9 | Шайба | |
| 20 | Д***1 | Болт | |
| 21 | 1***1 | Гидрораспределитель | |
| 21 | H***P | Гидрораспределитель | |
| 21 | R***Р | Гидрораспределитель | |
| 22 | 5***Т | Шайба | |
| 23 | В***9 | Винт | |
| 24 | 8***8 | Прокладка | |
| 25 | 8***7 | Крышка | |
| 26 | 6***Т | Шайба | |
| 27 | М***9 | Болт | |
| 28 | 8***3 | Рычаг | |
| 29 | 8***4 | Вилка | |
| 3 | 1***3 | Рычаг | |
| 30 | 7***7 | Пружина | |
| 31 | 1***2 | Сфера | |
| 32 | 1***5 | Палец | |
| 33 | 1***0 | Вал | |
| 34 | 8***0 | Вал | |
| 35 | 8***А | Корпус | |
| 36 | М***9 | Болт | |
| 37 | 5***А | Чехол | |
| 38 | 8***5 | Шайба | |
| 39 | М***9 | Болт | |
| 4 | 1***Т | Шайба | |
| 40 | М***9 | Болт | |
| 41 | 1***Т | Шайба | |
| 42 | 8***7 | Пружина | |
| 43 | 1***4 | Втулка | |
| 44 | С***5 | Кольцо | |
| 45 | 1***8 | Винт | |
| 46 | 8***1 | Шайба | |
| 47 | 8***6 | Прокладка | |
| 48 | 8***6 | Штифт | |
| 49 | B***1 | Выключатель | |
| 5 | 1***Б | Ось | |
| 50 | 5***8 | Прокладка | |
| 51 | 7***4 | Болт | |
| 52 | М***9 | Гайка | |
| 53 | 5***A | Пружина | |
| 54 | 8***9 | Направляющая | |
| 55 | 1***0 | Шарик ГОСТ 3722-81 | |
| 56 | 7***3 | Втулка | |
| 57 | 2***р | Заглушка | |
| 58 | 1***Б | Крышка | |
| 59 | 8***6 | Прокладка | |
| 6 | 3***9 | Шплинт | |
| 60 | 8***0 | Сапун | |
| 61 | B***3 | Прокладка | |
| 62 | 8***5 | Рычаг | |
| 63 | 8***8 | Болт | |
| 64 | 1***С | Проволока | |
| 65 | 1***5 | Рычаг | |
| 66 | 1***2 | Кулиса | |
| 67 | 8***3 | Шайба | |
| 68 | М***9 | Болт | |
| 69 | 1***4 | Втулка | |
| 7 | 2***Б | Цилиндр | |
| 70 | 1***1 | Корпус вилок | |
| 71 | 1***4 | Поводок | |
| 72 | 1***6 | Поводок | |
| 73 | 1***3 | Поводок | |
| 74 | 9***0 | Шарик | |
| 75 | 8***1 | Ось | |
| 76 | 2***1 | Болт | |
| 77 | 1***9 | Поводок | |
| 78 | 1***1 | Вилка | |
| 79 | 1***7 | Ограничитель | |
| 8 | 1***0 | Маслопровод | |
| 80 | 1***2 | Ось | |
| 81 | 1***5 | Коромысло | |
| 82 | 9***0 | Подшипник | |
| 83 | М***9 | Гайка | |
| 84 | М***9 | Болт | |
| 85 | 5***2 | Болт призонный М12х42 | |
| 86 | М***9 | Болт | |
| 87 | 1***1 | Рычаг | |
| 88 | 7***5 | Рукоятка | |
| 89 | В***У | Выключатель | |
| 8a | 1***1 | Маслопровод | |
| 9 | Д***А | Шайба | |
| 90 | 1***9 | Шуруп | |
| 91 | 7***2 | Крышка | |
| 92 | А***0 | Рукоятка | |
| 93 | 2***А | Рычаг | |
| 94 | 1***А | Жгут | |
| 95 | 8***5 | Манжета | |
| 96 | А***6 | Светодиод | |
| 96a | А***6 | Светодиод | |
| 97 | М***9 | Гайка | |
| 98 | 2***Б | Кронштейн | |
| 99 | 2***3 | Болт |
