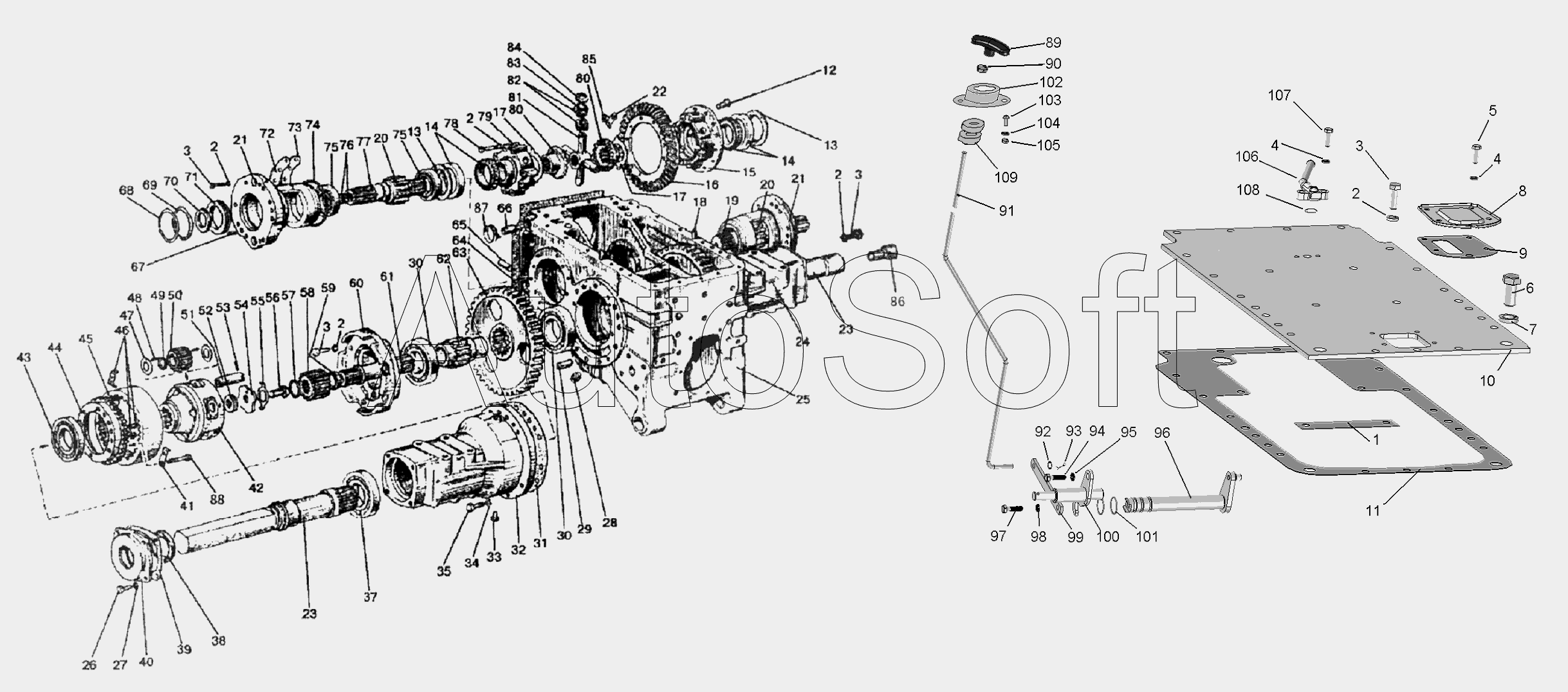

Каталог запасных частей к технике: МТЗ 1220.5 (2013). Задний мост. Дифференциал. Конечные передачи.
1
2
2
2
2
2
3
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
16
17
17
18
19
19
20
20
20
21
21
21
21
22
23
23
24
24
25
26
27
28
29
30
30
31
32
32
33
34
35
37
38
39
40
41
42
43
44
45
46
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
67
68
69
70
71
72
73
74
74
75
75
75
76
77
77
79
80
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-2401010 | 1***0 | Мост задний | |
| 1220-2401010-01 | 1***1 | Мост задний | |
| 1220-2401010-02 | 1***2 | Мост задний | |
| 1220-2401010-03 | 1***3 | Мост задний | |
| 1220-4216080 | 1***0 | Тяга | |
| 1221-2401015-08 | 1***8 | Корпус заднего моста | |
| 1221-2407030 | 1***0 | Крышка | |
| 1221-2407035-А1 | 1***1 | Водило | |
| 1221-2407060-02 | 1***2 | Стакан правый | |
| 1221-2407060-03 | 1***3 | Стакан правый | |
| 1221-2407130 | 1***0 | Стакан с подшипником в сборе | |
| 1221-2407500 | 1***0 | Конечная передача левая | |
| 1221-2407500-01 | 1***1 | Конечная передача правая | |
| 1221-2407500-02 | 1***2 | Конечная передача левая | |
| 1221-2407500-03 | 1***3 | Конечная передача правая | |
| 1221-2407506-01 | 1***1 | Прокладка 0,2 мм | |
| 1221-2407540 | 1***0 | Шестерня ведущая | |
| 1221М-2401060-01 | 1***1 | Стакан правый | |
| 1221М-2407060 | 1***0 | Стакан левый | |
| 1521-2407060 | 1***0 | Стакан правый | |
| 1521-2407060-01 | 1***1 | Стакан правый | |
| 1522-2403010-А | 1***А | Дифференциал | |
| 1522-2403015-02 | 1***2 | Корпус дифференциала | |
| 1523М-2407060-02 | 1***2 | Стакан левый | |
| 1523М-2407060-03 | 1***3 | Стакан правый | |
| 1 | 1***8 | Прокладка | |
| 2 | 1***Т | Шайба | |
| 3 | 8***1 | Болт | |
| 3 | М***9 | Болт | |
| 4 | 8***Т | Шайба | |
| 5 | М***9 | Болт | |
| 6 | 6***6 | Болт | |
| 7 | 2***Т | Шайба | |
| 8 | 1***6 | Крышка | |
| 9 | 5***А | Прокладка | |
| 10 | 1***4 | Крышка | |
| 11 | 1***5 | Прокладка | |
| 12 | 5***2 | Болт призонный М12х42 | |
| 13 | 1***3 | Кольцо | |
| 14 | 7***А | Подшипник | |
| 14 | S***А | Подшипник | |
| 15 | 1***2 | Корпус | |
| 16 | 5***В | Шестерня ведомая | |
| 17 | 1***9 | Шайба опорная | |
| 18 | Д***5 | Штифт установочный | |
| 19 | 1***1 | Вал | |
| 19 | 1***1 | Вал | |
| 20 | 1***2 | Шестерня | |
| 20 | 1***2 | Шестерня | |
| 21 | 1***2 | Стакан подшипника | |
| 21 | 1***2 | Стакан подшипников левый | |
| 21 | 1***1 | Стакан подшипников правый | |
| 22 | 5***3 | Пластина стопорная | |
| 23 | 1***2 | Полуось | |
| 24 | 1***1 | Рукав полуоси правый | |
| 24 | 1***1 | Рукав полуоси правый | |
| 25 | 1***6 | Корпус | |
| 26 | М***9 | Болт | |
| 27 | 1***Т | Шайба | |
| 28 | 7***0 | Пробка | |
| 29 | 1***1 | Штифт | |
| 30 | 2***А | Подшипник | |
| 31 | 1***2 | Прокладка | |
| 32 | 1***Б | Рукав полуоси левый | |
| 32 | 1***8 | Рукав полуоси левый | |
| 33 | К***” | Пробка | |
| 34 | 1***Т | Шайба | |
| 35 | М***9 | Болт | |
| 37 | 7***А | Подшипник | |
| 38 | 2***1 | Манжета | |
| 39 | 1***9 | Прокладка | |
| 40 | 1***8 | Крышка | |
| 41 | 1***А | Пластина | |
| 42 | 1***Б | Водило | |
| 43 | 7***А | Подшипник | |
| 44 | 1***Б | Ступица эпицикла | |
| 45 | 5***А | Шестерня ведомая | |
| 46 | 1***4 | Пластина | |
| 46 | 1***2 | Штифт | |
| 46 | 5***9 | Кольцо | |
| 47 | 1***8 | Шайба сателлита | |
| 48 | 5***3 | Ролик | |
| 49 | 1***9 | Шайба распорная | |
| 50 | 5***А | Сателлит | |
| 51 | 1***А | Валик | |
| 52 | 1***6 | Прокладка | |
| 53 | А***Г | Штифт | |
| 54 | 1***7 | Шайба | |
| 55 | 1***7 | Шайба | |
| 56 | 7***6 | Болт | |
| 57 | 2***5 | Кольцо | |
| 58 | 5***А | Шестерня ведущая | |
| 59 | 1***2 | Втулка | |
| 60 | 1***1 | Стакан | |
| 61 | 1***1 | Вал | |
| 62 | 1***3 | Втулка | |
| 63 | 1***2 | Шестерня ведомая | |
| 63 | 1***2 | Шестерня ведомая | |
| 64 | 8***6 | Прокладка | |
| 65 | 5***7 | Штифт | |
| 66 | 3***А | Втулка | |
| 67 | 5***2 | Штифт | |
| 67 | 8***9 | Штифт | |
| 68 | С***5 | Кольцо | |
| 69 | 1***4 | Кольцо | |
| 70 | 2***1 | Манжета | |
| 71 | 1***1 | Обойма | |
| 72 | 1***6 | Прокладка (0,5 mm) | |
| 73 | 1***7 | Прокладка (0,2 mm) | |
| 74 | 2***2 | Кольцо | |
| 74 | 2***4 | Кольцо | |
| 75 | 3***А | Подшипник | |
| 75 | 6***1 | Подшипник | |
| 76 | 0***4 | Кольцо | |
| 77 | 1***3 | Вал | |
| 77 | 1***3 | Вал | |
| 79 | 1***2 | Крышка | |
| 80 | 1***8 | Шестерня полуосевая | |
| 81 | 1***Б | Крестовина | |
| 82 | 1***Б | Сателлит | |
| 83 | 4***3 | Ролик | |
| 84 | 1***Б | Шайба сателлита | |
| 85 | М***9 | Болт | |
| 86 | 5***4 | Втулка | |
| 87 | 2***1 | Манжета | |
| 88 | 1***5 | Болт | |
| 89 | 5***1 | Рукоятка | |
| 90 | М***9 | Гайка | |
| 91 | 1***1 | Тяга | |
| 92 | С***9 | Шайба | |
| 93 | 3***9 | Шплинт | |
| 94 | М***9 | Болт | |
| 95 | 1***Т | Шайба | |
| 96 | 1***1 | Валик с поводком | |
| 97 | М***9 | Болт | |
| 98 | 8***Т | Шайба | |
| 99 | 1***4 | Рычаг | |
| 100 | 1***5 | Фланец оси | |
| 101 | 0***4 | Кольцо | |
| 102 | 5***1 | Корпус | |
| 103 | В***9 | Винт | |
| 104 | 4***4 | Шайба ОСТ 37.001.115-75 | |
| 105 | М***9 | Гайка | |
| 106 | 1***0 | Патрубок | |
| 107 | М***9 | Болт | |
| 108 | 0***4 | Кольцо | |
| 109 | 8***3 | Уплотнение |
