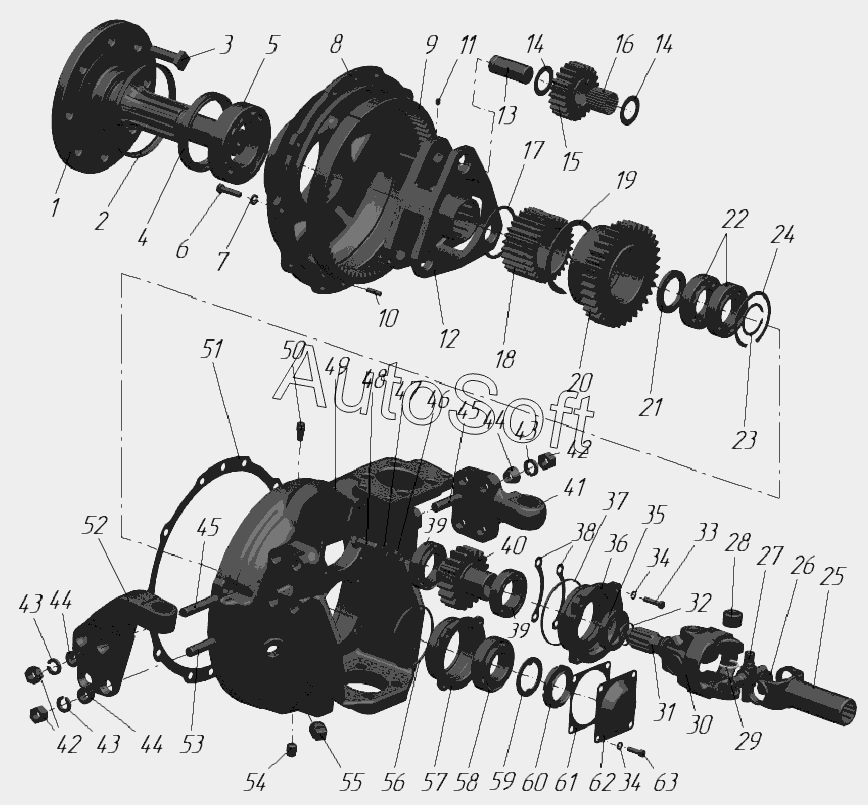

Каталог запасных частей к технике: МТЗ 2122.3/2122.4 (2015). Редуктор конечной передачи переднего ведущего моста (1524-2308005)
38
45
45
44
44
44
43
43
43
42
42
41
40
39
39
38
38
46
37
36
35
34
34
33
32
31
30
54
63
62
61
60
59
58
57
56
55
29
53
52
52
52
51
50
49
48
47
9
8
7
6
5
4
3
2
1
10
19
28
27
26
25
24
23
22
21
20
18
17
16
15
14
14
13
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1520-2308080 | 1***0 | Стакан с манжетой и кольцом в сборе | |
| 1521-2308020 | 1***0 | Крышка | |
| 1521-2308030 | 1***0 | Водило в сборе | |
| 1521-2308070 | 1***0 | Фланец | |
| 1524-2308005 | 1***5 | Редуктор левый | |
| 1524-2308010 | 1***0 | Редуктор правый | |
| 1525-2308024 | 1***4 | Шарнир сдвоенный | |
| 1525-2308040-02 | 1***2 | Корпус | |
| 1525-2308047 | 1***7 | Вилка | |
| 1525-2308050-02 | 1***2 | Ступица | |
| 1525-2308077 | 1***7 | Кронштейн левый | |
| 1 | 1***7 | Фланец | |
| 2 | 1***9 | Грязевик | |
| 3 | 4***6 | Болт | |
| 4 | М***1 | Манжета 2.2-100х125-1 | |
| 5 | 7***А | Подшипник | |
| 6 | Б***9 | Болт | |
| 7 | Ш***Т | Шайба | |
| 8 | 1***6 | Крышка | |
| 9 | 1***4 | Шестерня | |
| 10 | Ш***5 | Штифт | |
| 11 | 1***1 | Винт | |
| 12 | 1***6 | Водило | |
| 13 | 1***3 | Ось | |
| 14 | 1***4 | Шайба | |
| 15 | 1***9 | Сателлит | |
| 16 | Р***3 | Ролик | |
| 17 | 1***8 | Кольцо | |
| 18 | 1***6 | Шестерня | |
| 19 | К***5 | Кольцо С105 | |
| 20 | 1***2 | Шестерня | |
| 21 | 1***8 | Шайба | |
| 22 | 4***9 | Подшипник | |
| 23 | К***5 | Кольцо С45 | |
| 24 | К***5 | Кольцо | |
| 25 | 1***8 | Вилка | |
| 26 | 1***2 | Заглушка | |
| 27 | 7***6 | Крестовина | |
| 28 | 7***0 | Подшипник | |
| 29 | 2***1 | Кольцо стопорное | |
| 30 | 1***1 | Вилка | |
| 31 | 1***0 | Вилка | |
| 32 | К***4 | Кольцо | |
| 33 | Б***9 | Болт | |
| 34 | Ш***Т | Шайба 8Т | |
| 35 | М***1 | Манжета 2.2-45х65-1 | |
| 36 | 1***5 | Стакан | |
| 37 | К***4 | Кольцо 100-105-30-2-4 | |
| 38 | 1***1 | Прокладка регулировочная | |
| 38 | 1***1 | Прокладка регулировочная | |
| 39 | 2***9 | Подшипник | |
| 40 | 1***2 | Шестерня | |
| 41 | 1***6 | Кронштейн правый | |
| 42 | Г***9 | Гайка | |
| 43 | Ш***Т | Шайба | |
| 44 | 1***7 | Втулка | |
| 45 | 1***2 | Шайба | |
| 46 | 1***3 | Шайба | |
| 47 | 1***1 | Пластина стопорная | |
| 48 | 1***2 | Болт | |
| 49 | 1***5 | Корпус | |
| 50 | M***' | Сапун | |
| 51 | 1***4 | Прокладка | |
| 52 | 1***4 | Рычаг правый | |
| 52 | 1***1 | Рычаг левый | |
| 53 | 1***9 | Шпилька | |
| 54 | 2***m | Пробка | |
| 55 | 2***m | Пробка | |
| 56 | К***4 | Кольцо 095-100-30-1-4 | |
| 57 | 1***2 | Стакан | |
| 58 | 7***А | Подшипник | |
| 59 | 8***6 | Шайба | |
| 60 | 8***5 | Гайка | |
| 61 | 1***3 | Прокладка | |
| 62 | 1***4 | Крышка | |
| 63 | Б***9 | Болт |
