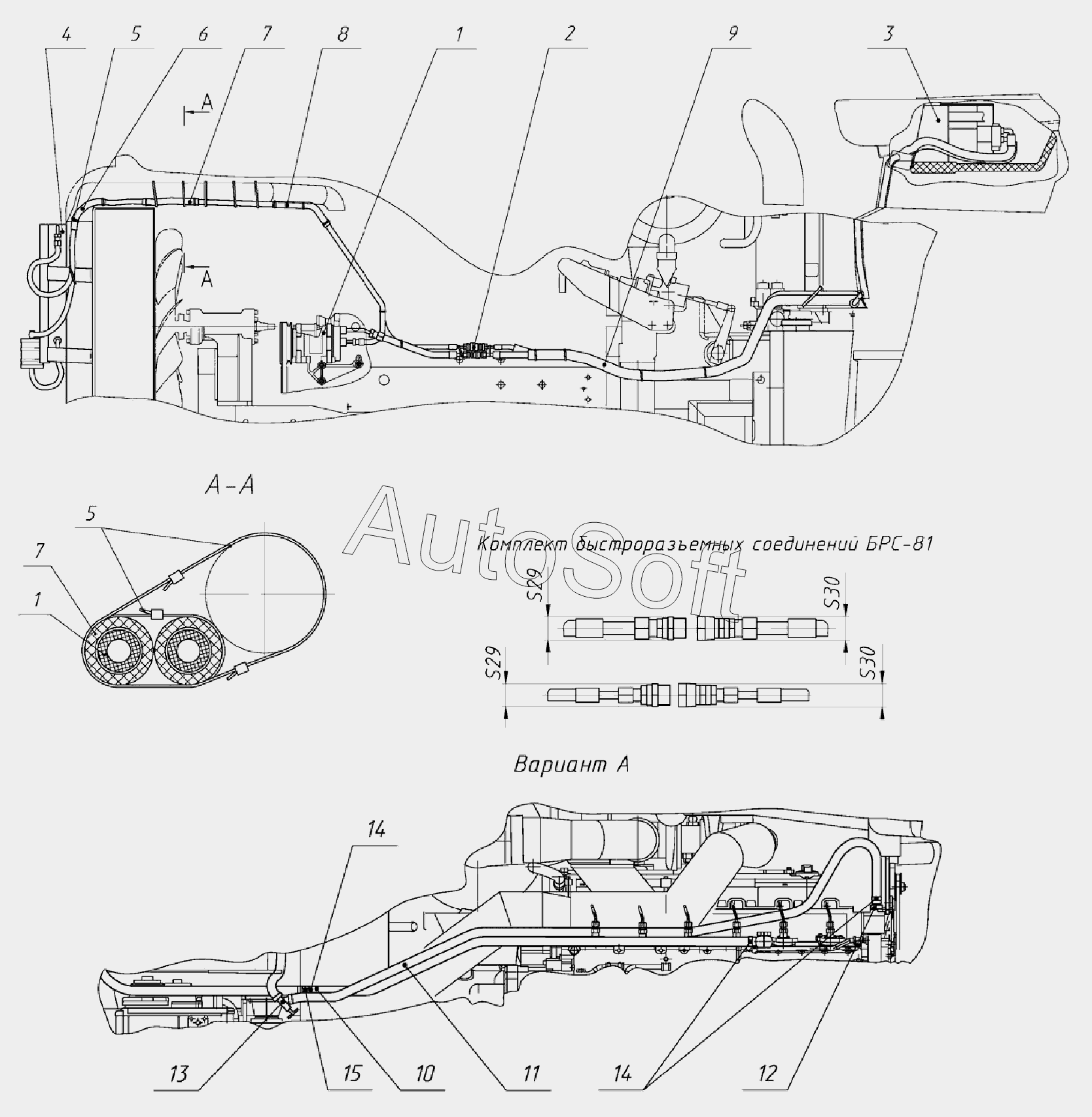

Каталог запасных частей к технике: МТЗ 3022ДЦ.1 (2011). Установка шлангов кондиционера Вариант А
1
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Кондиционер | |
| 2 | Б***1 | Комплект быстроразъемных соединений | |
| 3 | 2***0 | Установка отопителя-охладителя | |
| 4 | 2***0 | Конденсатор и фильтр-осушитель | |
| 5 | 8***1 | Манжета | |
| 6 | 2***2 | Шланг | |
| 7 | 2***3 | Шланг | |
| 8 | 2***1 | Шланг | |
| 9 | 2***3 | Шланг | |
| 10 | 8***2 | Шланг | |
| 11 | 2***1 | Шланг | |
| 12 | 2***2 | Штуцер | |
| 13 | К***1 | Кран ПО 11 | |
| 14 | Х***W | Хомут с червячной резьбой 20-32/9-C6W | |
| 15 | 7***6 | Втулка |
