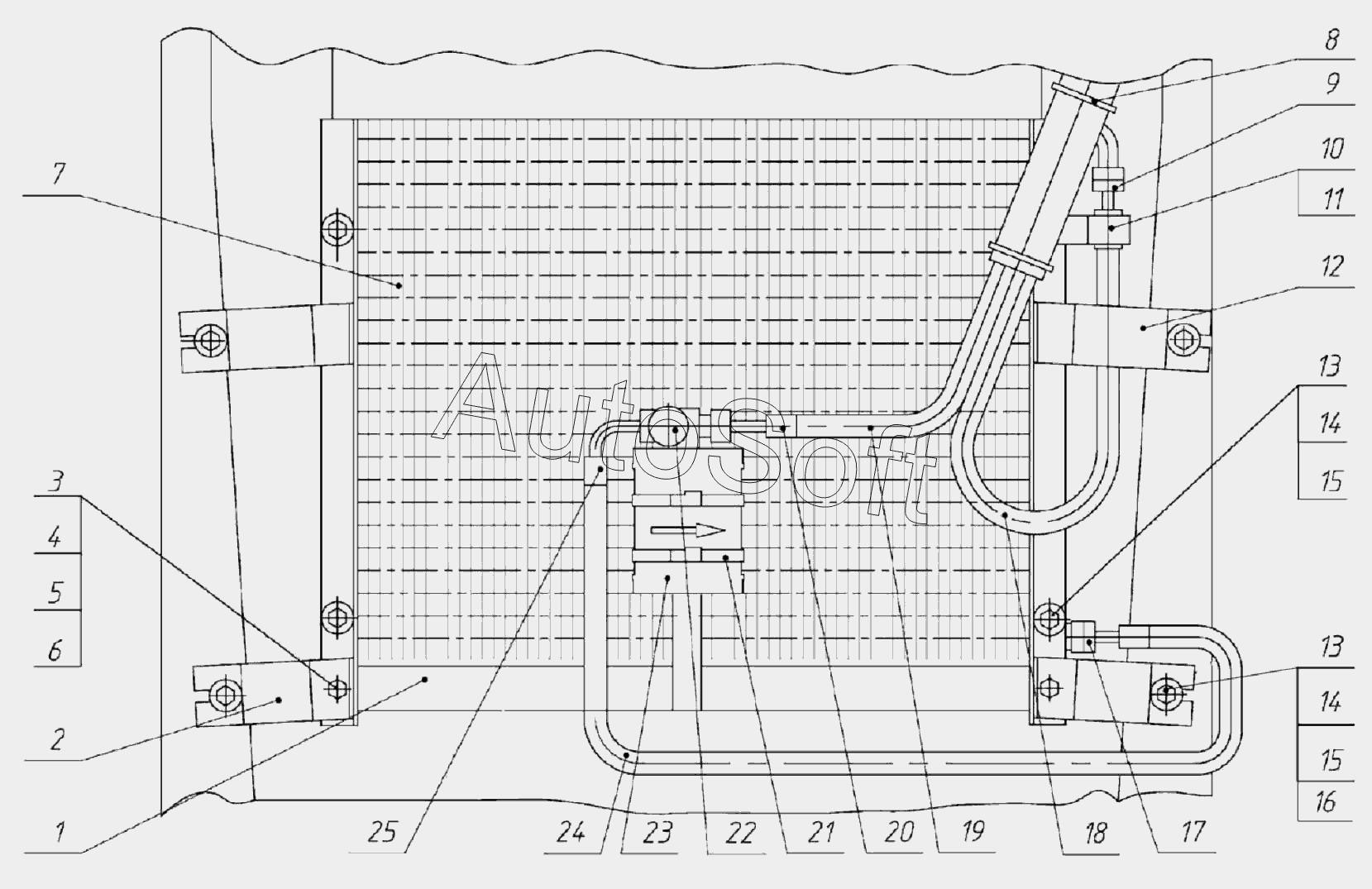

Каталог запасных частей к технике: МТЗ 3022ДЦ.1 (2011). Установка конденсатора и фильтра-осушителя
13
13
25
24
23
22
21
20
19
18
17
16
15
15
14
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Кронштейн | |
| 2 | 3***0 | Кронштейн | |
| 3 | Б***9 | Болт М6-6gx25.88.35.019 | |
| 4 | Г***9 | Гайка | |
| 5 | Ш***9 | Шайба | |
| 6 | Ш***Т | Шайба | |
| 7 | U***7 | Конденсатор | |
| 8 | 8***1 | Манжета | |
| 9 | 7***5 | Фитинг 70108FG095 | |
| 10 | 9***2 | Хомутик | |
| 11 | 3***1 | Трубка | |
| 12 | 3***1 | Кронштейн | |
| 13 | Г***9 | Гайка | |
| 14 | Ш***9 | Шайба | |
| 15 | Ш***Т | Шайба 8Т | |
| 16 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 17 | 7***6 | Фитинг 70106FG056 | |
| 18 | 9***N | Шланг №8 90008GN | |
| 19 | 9***N | Шланг № 6 90006GN | |
| 20 | 7***9 | Фитинг 70106FG039 | |
| 21 | Х***W | Хомут с червячной резьбой 70-90/9-C6W | |
| 22 | 0***1 | Датчик давления | |
| 23 | 0***1 | Фильтр-осушитель 017051 | |
| 24 | 9***N | Шланг № 6 90006GN | |
| 25 | 7***2 | Фитинг |
