Каталог запасных частей к технике: МТЗ 3022ДЦ.1 (2011). Установка отопителя-охладителя (Вариант Б)
38
26
26
26
26
27
27
28
29
30
31
32
33
34
35
36
37
26
39
40
41
42
43
44
45
46
47
48
49
50
14
2
3
4
5
6
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
23
24
25
26

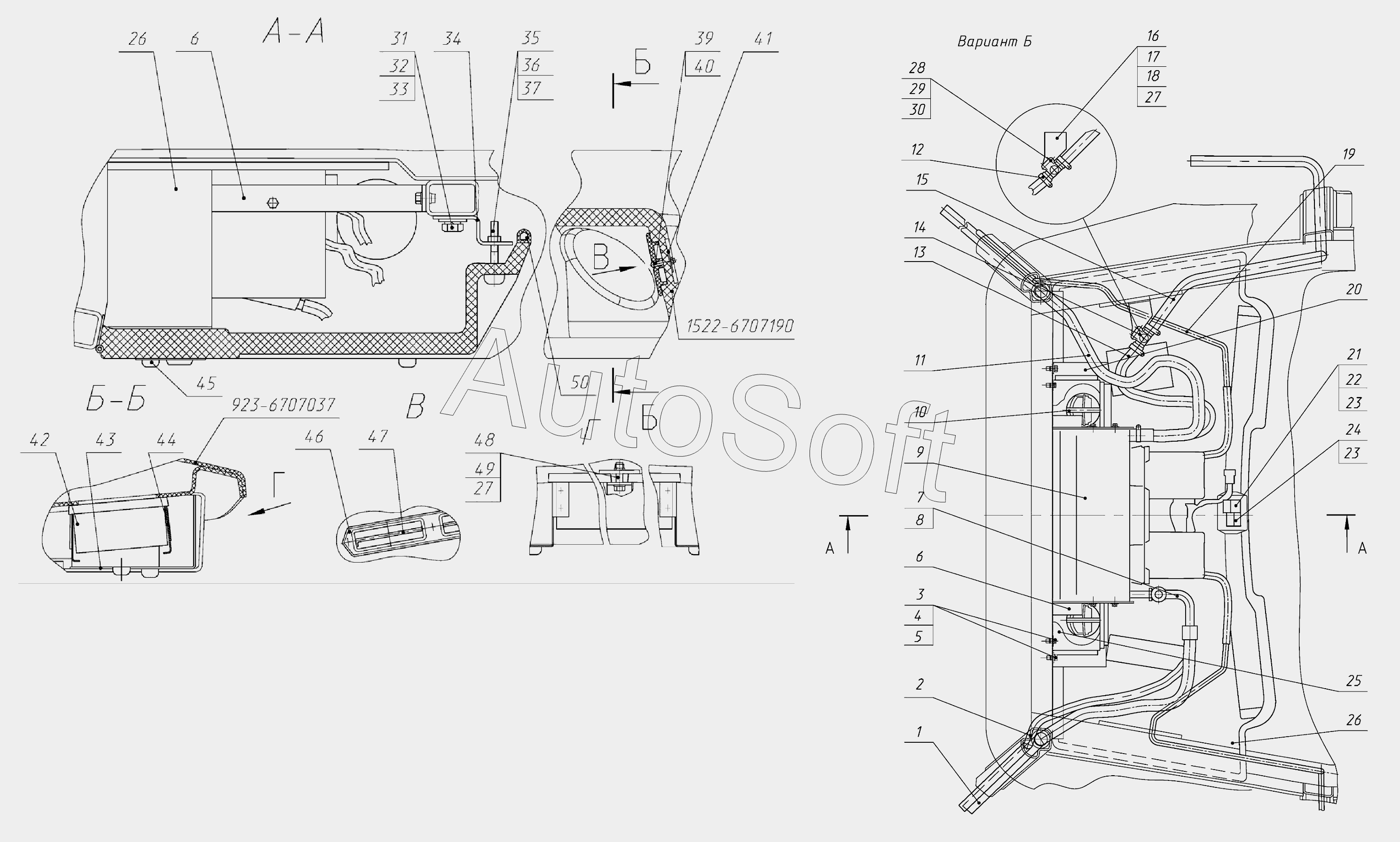

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***N | Шланг N10 | |
| 2 | 9***N | Шланг № 6 90006GN | |
| 3 | Г***0 | Болт М8-6gх20.88.35.019 | |
| 4 | Г***8 | Шайба С6.01.08кп.019 | |
| 5 | О***5 | Шайба 8Т | |
| 6 | 3***0 | Кронштейн | |
| 7 | 7***7 | Фитинг | |
| 8 | 7***4 | Фитинг | |
| 9 | U***E | Климатический блок | |
| 10 | 1***0 | Дефлектор | |
| 11 | 2***4 | Шланг | |
| 12 | Х***W | Хомут с червячной резьбой 20-32/9C6W | |
| 13 | 1***4 | Шланг | |
| 14 | К***1 | Кран ПО 11 | |
| 15 | 2***1 | Шланг | |
| 16 | 1***6 | Кронштейн | |
| 17 | Б***9 | Болт | |
| 18 | Ш***9 | Шайба | |
| 19 | 3***2 | Трубка | |
| 20 | 3***1 | Кронштейн | |
| 21 | 0***4 | Выключатель вентилятора | |
| 22 | 0***1 | Табличка темп./скорость | |
| 23 | 0***0 | Ручка элемента управления | |
| 24 | 0***1 | Термостат | |
| 25 | 3***7 | Стенка | |
| 26 | 1***Б | Стенка | |
| 26 | 1***0 | Панель | |
| 26 | О***0 | Панель | |
| 27 | Ш***Т | Шайба | |
| 28 | В***9 | Винт | |
| 29 | Г***9 | Гайка | |
| 30 | Ш***9 | Шайба | |
| 31 | Б***9 | Болт М16-6gх25.88.35.019 | |
| 32 | Ш***9 | Шайба С 16.01.019 | |
| 33 | Ш***Т | Шайба | |
| 34 | 3***0 | Кронштейн | |
| 35 | Б***9 | Болт | |
| 36 | Ш***9 | Шайба | |
| 37 | Ш***Т | Шайба 8Т | |
| 38 | А***1 | Колпачок | |
| 39 | В***9 | Винт В.М6-6gх40.58.019 | |
| 40 | Г***9 | Гайка | |
| 41 | 2***1 | Шайба | |
| 42 | В***2 | Элемент фильтрующий В 4702 | |
| 43 | 1***А | Решетка | |
| 44 | 1***0 | Рамка | |
| 45 | А***7 | Колпачок | |
| 46 | 8***Б | Крышка | |
| 47 | 8***2 | Заслонка | |
| 48 | Б***9 | Болт М6-6gх30.88.35.019 | |
| 49 | Ш***9 | Шайба | |
| 50 | S***4 | Уплотнитель |
