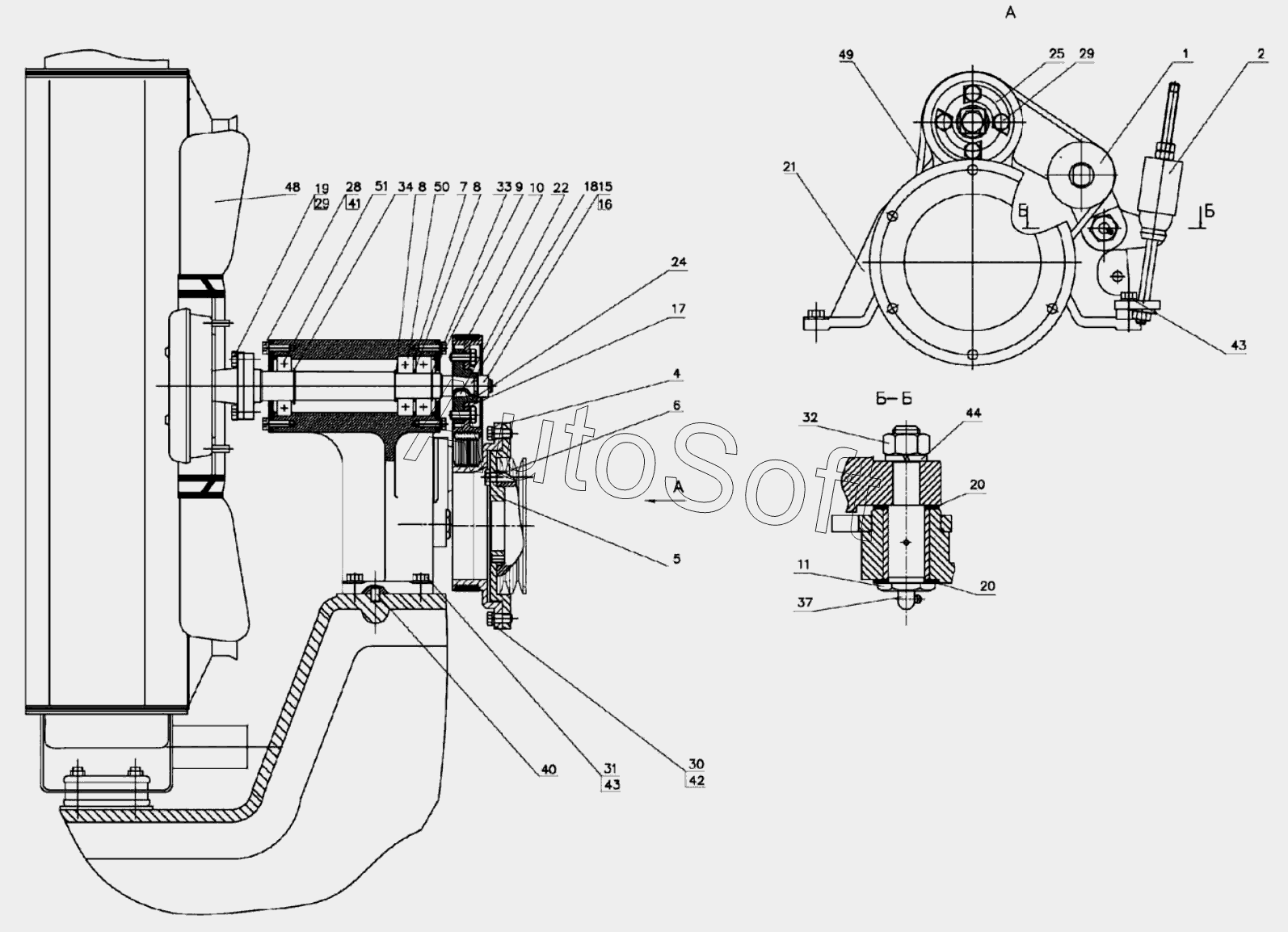

Каталог запасных частей к технике: МТЗ 3022ДЦ.1 (2011). Привод вентилятора
40
25
28
29
29
30
31
32
33
34
37
24
41
42
43
43
44
48
49
50
51
11
2
4
5
6
7
8
8
9
10
1
15
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***В | Ролик натяжной | |
| 2 | 2***0 | Механизм натяжения | |
| 4 | 2***Б | Шкив | |
| 5 | 2***Б | Переходник | |
| 6 | 2***6 | Болт | |
| 7 | 2***1 | Шайба | |
| 8 | 2***2 | Шайба | |
| 9 | 2***3 | Крышка | |
| 10 | 2***В | Венец | |
| 11 | 2***В | Болт | |
| 15 | 2***1 | Шайба | |
| 16 | 2***2 | Гайка | |
| 17 | 2***3 | Прокладка регулировочная | |
| 18 | 2***В | Вал | |
| 19 | 2***6 | Шайба | |
| 20 | 2***7 | Шайба регулировочная | |
| 21 | 2***В | Кронштейн | |
| 22 | 2***9 | Шпонка | |
| 24 | 2***2 | Ступица | |
| 25 | 2***3 | Планка стопорная | |
| 28 | Б***9 | Болт | |
| 29 | Б***9 | Болт | |
| 30 | Б***9 | Болт | |
| 31 | Б***9 | Болт М12-6gх55.88.35.019 | |
| 32 | Г***9 | Гайка | |
| 33 | К***0 | Кольцо С30 | |
| 34 | К***5 | Кольцо С35 | |
| 37 | М***р | Масленка 2.3.90 Ц6хр | |
| 40 | Ш***9 | Штифт 2.10х25.019 | |
| 41 | Ш***Т | Шайба 8Т | |
| 42 | Ш***Т | Шайба | |
| 43 | Ш***Т | Шайба | |
| 44 | Ш***Т | Шайба | |
| 48 | 0***6 | Вентилятор с муфтой | |
| 49 | 8***5 | Ремень поликлиновой | |
| 50 | 6***6 | Подшипник | |
| 51 | 6***7 | Подшипник |
