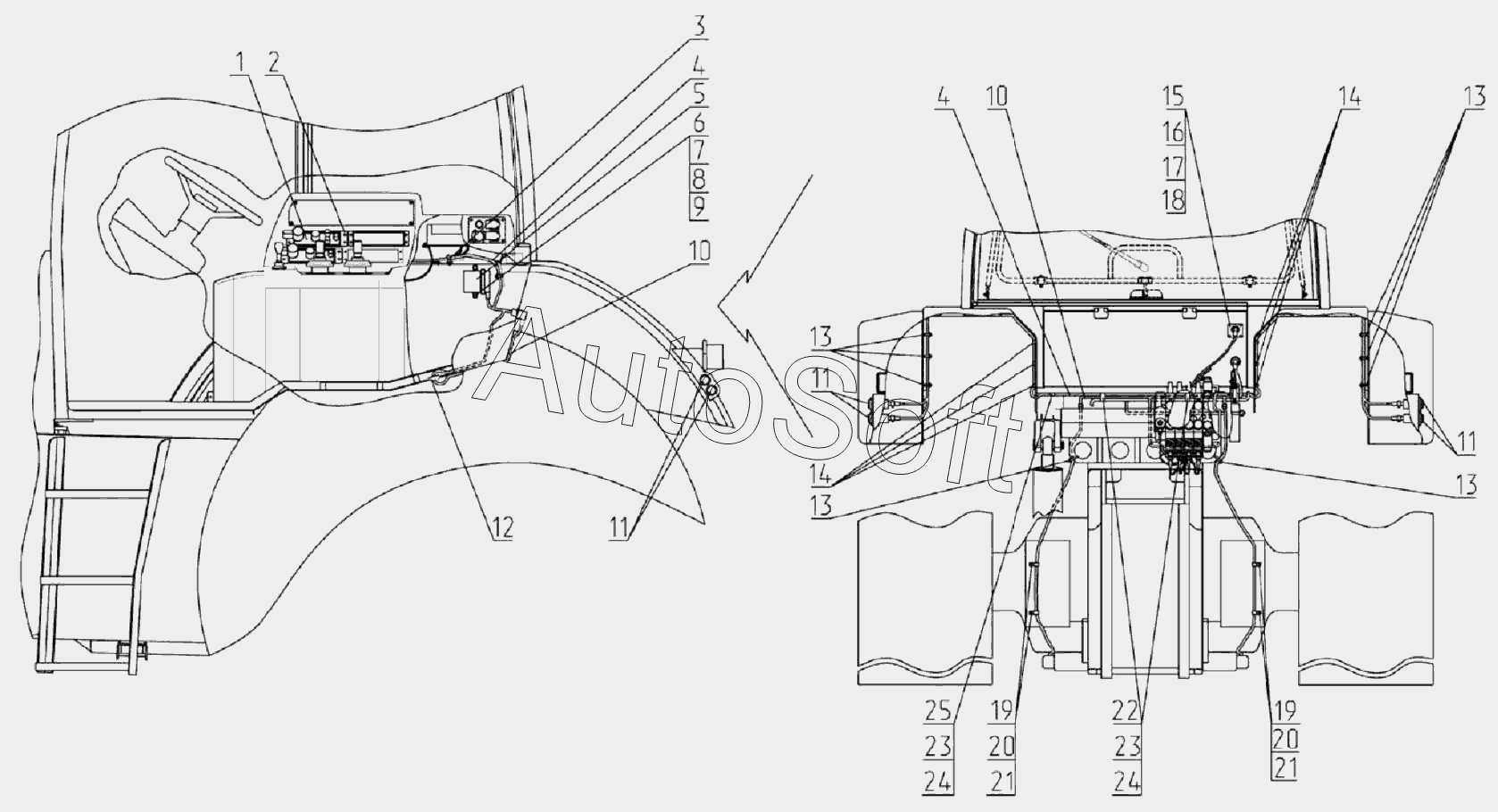

Каталог запасных частей к технике: МТЗ 3022ДЦ.1 (2011). Управление задним навесным устройством
1
2
3
4
4
5
6
7
8
9
10
10
11
11
11
12
13
13
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Панель управления | |
| 2 | В***9 | Винт | |
| 3 | 8***5 | Манжета | |
| 4 | 3***0 | Жгут | |
| 5 | R***3 | Блок электронный R917004743 | |
| 6 | Б***9 | Болт М6-6gх30.88.35.019 | |
| 7 | Ш***9 | Шайба | |
| 8 | Ш***Т | Шайба | |
| 9 | В***а | Втулка | |
| 10 | 3***5 | Жгут | |
| 11 | 3***5 | Выключатель кнопочный | |
| 12 | 7***2 | Втулка | |
| 13 | 8***1 | Манжета | |
| 14 | 1***2 | Хомут | |
| 15 | В***9 | Винт | |
| 16 | Г***9 | Гайка | |
| 17 | Ш***9 | Шайба | |
| 18 | Ш***Т | Шайба | |
| 19 | 5***1 | Скоба | |
| 20 | Б***9 | Болт | |
| 21 | Ш***Т | Шайба 8Т | |
| 22 | 1***1 | Хомут | |
| 23 | Б***9 | Болт | |
| 24 | Ш***Т | Шайба | |
| 25 | 1***2 | Хомут |
