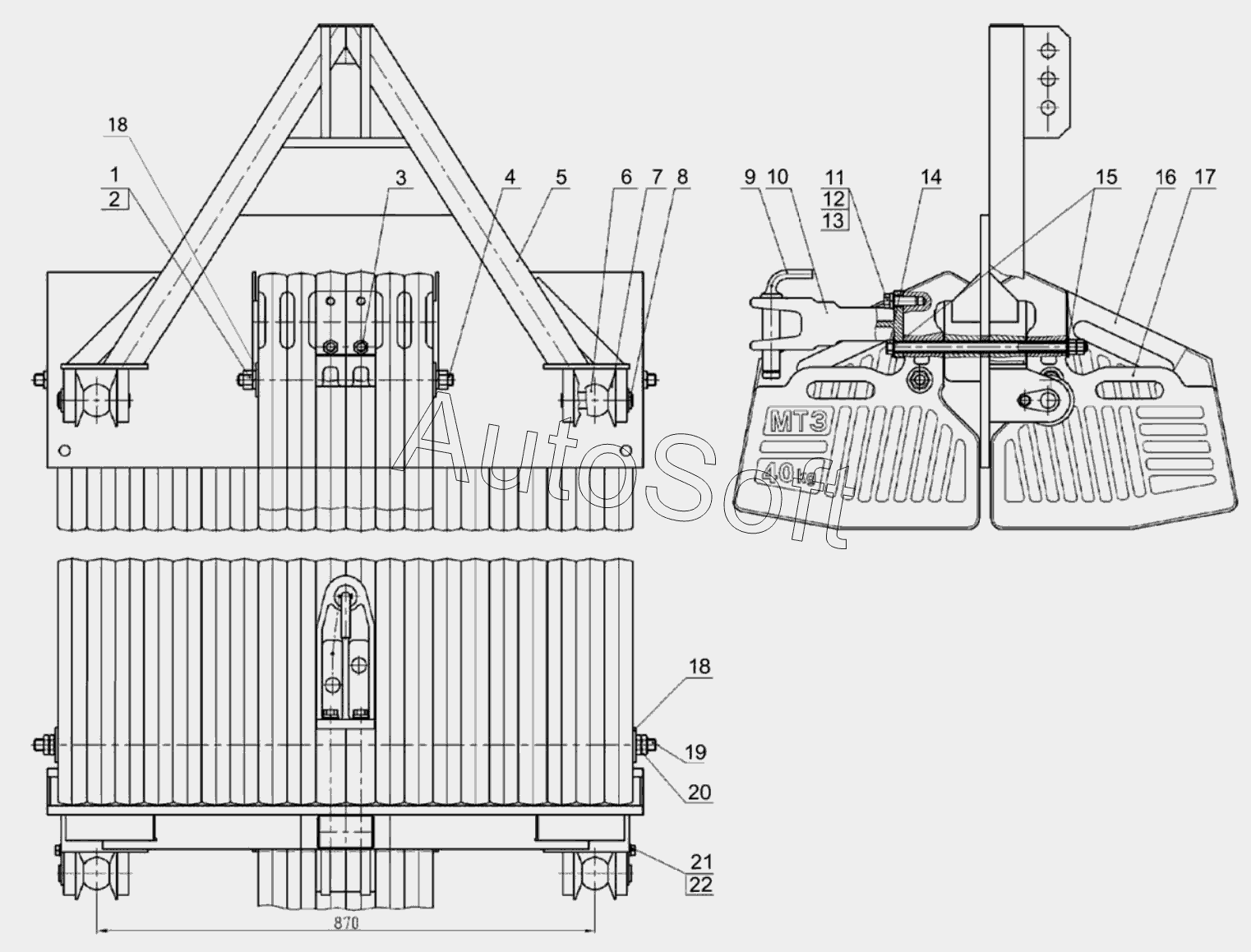

Каталог запасных частей к технике: МТЗ 3022ДЦ.1 (2011). Кронштейн с грузами
12
22
21
20
19
18
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***9 | Гайка | |
| 2 | 4***2 | Шайба 20ОТ | |
| 3 | Г***9 | Гайка М18-6Н.6.019 | |
| 4 | 2***1 | Шпилька | |
| 5 | 2***0 | Кронштейн | |
| 6 | 8***3 | Шарнир | |
| 7 | 2***1 | Отбойник | |
| 8 | 2***5 | Палец | |
| 9 | 7***0 | Шкворень | |
| 10 | 8***Б | Проушина | |
| 11 | Б***9 | Болт М16-6gx45.88.35.019 | |
| 12 | Ш***9 | Шайба С 16.01.019 | |
| 13 | 4***0 | Шайба 16ОТ | |
| 14 | 2***2 | Болт | |
| 15 | Ш***9 | Шайба С 18.01.019 | |
| 16 | 8***А | Груз | |
| 17 | 1***А | Груз | |
| 18 | 4***4 | Шайба | |
| 19 | 2***3 | Шпилька | |
| 20 | Г***9 | Гайка М20-6Н.04.019 | |
| 21 | Б***9 | Болт М12-6gx20.88.35.019 | |
| 22 | 4***8 | Шайба 12ОТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
