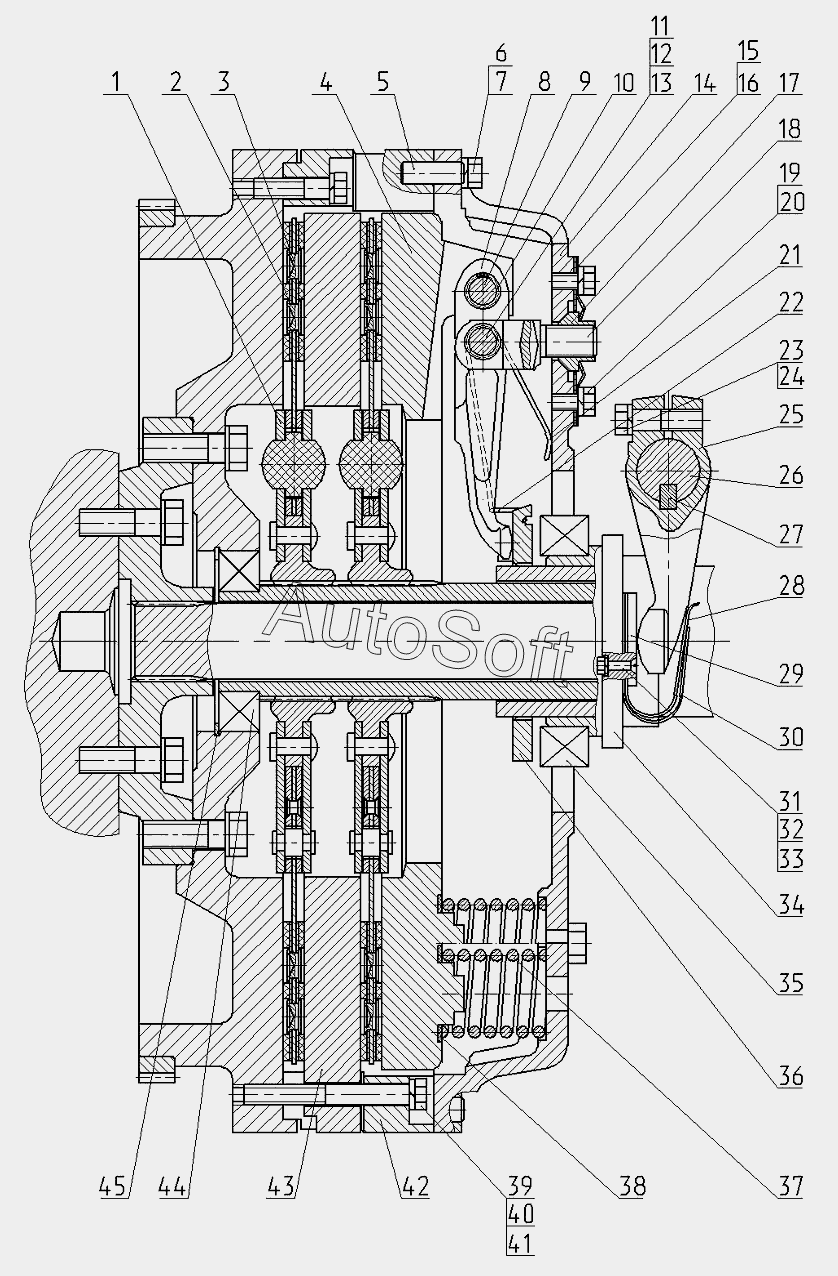

Каталог запасных частей к технике: МТЗ 3022ДЦ.1 (2011). Муфта сцепления
34
23
24
25
26
27
28
29
30
31
32
33
22
35
35
36
37
38
39
40
41
42
43
44
45
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-1601090 | 2***0 | Диск сцепления | |
| 2822ДЦ-1601180 | 2***0 | Отводка | |
| 1 | 2***0 | Диск ведомый | |
| 2 | G***0 | Сегмент | |
| 3 | T***4 | Заклепка | |
| 4 | 2***3 | Диск нажимной | |
| 5 | 5***4 | Штифт | |
| 6 | Б***9 | Болт М10-6gx35.88.35.019 | |
| 7 | Ш***Т | Шайба | |
| 8 | 2***4 | Рычаг отжимной | |
| 9 | 2***4 | Ось рычага | |
| 10 | Р***3 | Ролик 2х19,8 А3 | |
| 11 | 2***6 | Ось вилки | |
| 12 | 2***9 | Шайба | |
| 13 | К***4 | Кольцо С14 | |
| 14 | 2***2 | Диск опорный | |
| 15 | 2***1 | Пластина | |
| 16 | 2***2 | Пластина | |
| 17 | 2***9 | Гайка регулировочная | |
| 18 | 2***7 | Вилка | |
| 19 | Б***9 | Болт | |
| 20 | Ш***Т | Шайба 8Т | |
| 21 | 2***3 | Пружина | |
| 22 | 2***7 | Петля | |
| 23 | Б***9 | Болт | |
| 24 | Ш***Т | Шайба | |
| 25 | 2***3 | Вилка | |
| 26 | 2***Б | Вал | |
| 27 | Ш***1 | Шпонка | |
| 28 | 2***8 | Пружина | |
| 29 | 2***7 | Пластина опорная | |
| 30 | 2***1 | Пластина | |
| 31 | В***9 | Винт В.М6-6gx20.58.019 | |
| 32 | Г***9 | Гайка | |
| 33 | Ш***Т | Шайба | |
| 34 | 2***5 | Отводка | |
| 35 | 2***А | Подшипник | |
| 36 | 2***9 | Кольцо опорное | |
| 37 | 8***5 | Пружина | |
| 38 | 8***Б | Шайба изолирующая | |
| 39 | Б***9 | Болт | |
| 40 | Б***9 | Болт М10-6gx85.88.35.019 | |
| 41 | Ш***Т | Шайба | |
| 42 | 3***1 | Проставка | |
| 43 | 3***2 | Диск средний | |
| 44 | S***1 | Подшипник | |
| 45 | К***0 | Кольцо |
