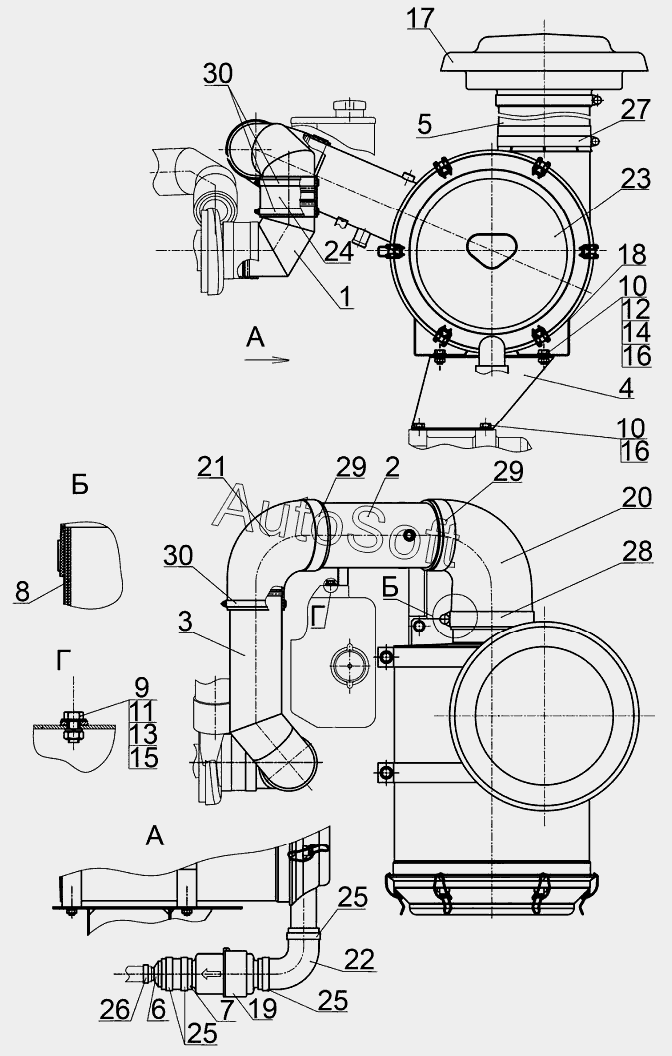

Каталог запасных частей к технике: МТЗ 3022ДЦ.1 (2011). Установка воздухоочистителя
15
30
30
29
29
28
27
26
25
25
25
24
23
22
21
20
19
18
17
16
16
14
13
12
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3022ДЦ-1109125 | 3***5 | Установка воздухоочистителя | |
| 1 | 3***5 | Воздуховод | |
| 2 | 3***0 | Воздуховод | |
| 3 | 3***0 | Воздуховод | |
| 4 | 2***0 | Кронштейн | |
| 5 | 3***0 | Патрубок | |
| 6 | 3***0 | Переходник | |
| 7 | 1***1 | Шланг | |
| 8 | 3***2 | Кольцо | |
| 9 | Б***9 | Болт | |
| 10 | Б***9 | Болт | |
| 11 | Г***9 | Гайка | |
| 12 | Г***9 | Гайка | |
| 13 | Ш***9 | Шайба | |
| 14 | Ш***9 | Шайба С10.01.019 | |
| 15 | Ш***Т | Шайба 8Т | |
| 16 | Ш***Т | Шайба | |
| 17 | Н***9 | Защитный колпак | |
| 18 | Р***5 | Хомут крепления | |
| 19 | P***3 | Обратный клапан | |
| 20 | Р***5 | Рукав-деталь | |
| 21 | Р***2 | Рукав-деталь | |
| 22 | Р***9 | Рукав-деталь | |
| 23 | F***2 | Фильтр воздушный | |
| 24 | 2***А | Патрубок силиконовый Sico Rubena 270 003 162-А | |
| 25 | 5***6 | Хомут с червячной резьбой 50-70 | |
| 26 | 5***5 | Хомут | |
| 27 | 5***6 | Хомут с червячной резьбой 170-190 | |
| 28 | 5***7 | Хомут с шарнирным болтом 168/30 | |
| 29 | 5***6 | Хомут с шарнирным болтом 135/30 | |
| 30 | 5***5 | Хомут с червячной резьбой 100-120 |
