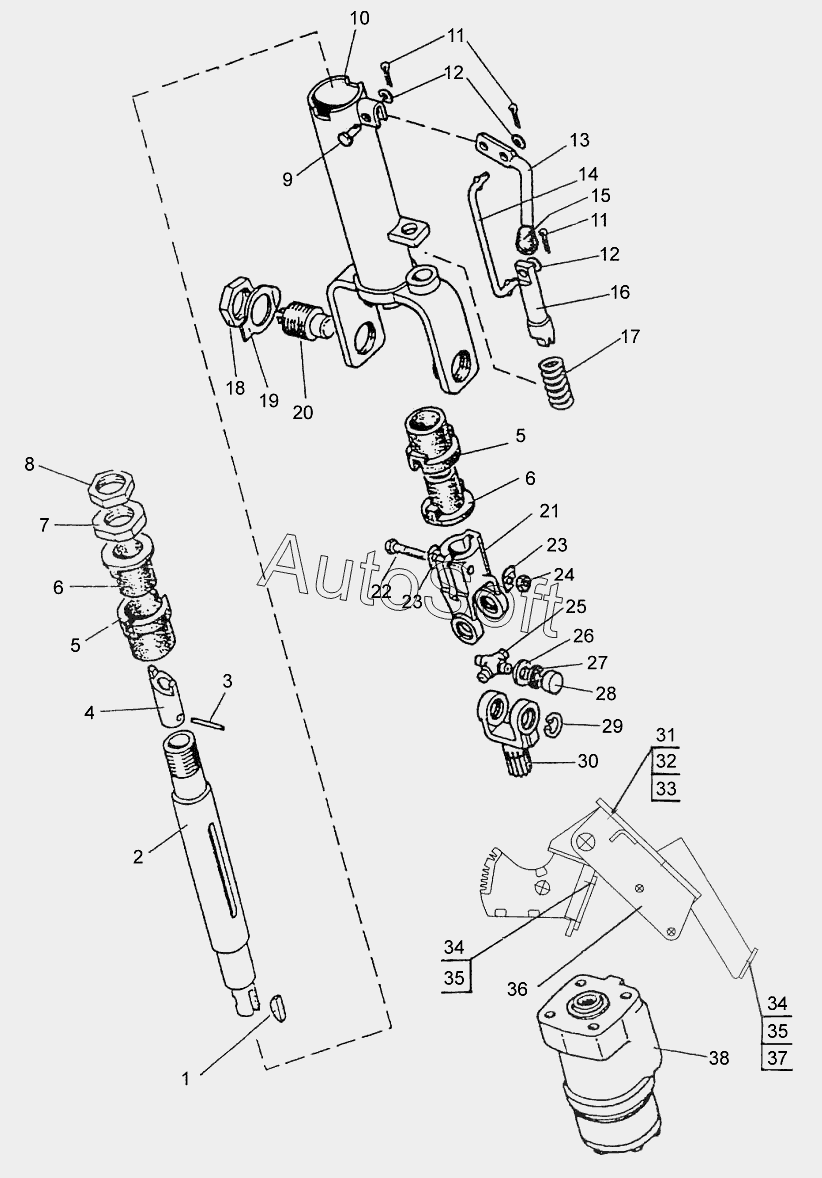

Каталог запасных частей к технике: МТЗ 3022ДЦ.1 (2011). Колонка рулевая (реверса) (При работе на реверсе рулевое колесо (12) и зажим (9) переставляется с переднего хода)
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***0 | Шпонка 5х10 | |
| 2 | 7***5 | Вал промежуточный | |
| 3 | Ш***6 | Штифт ШКЦ 8х36 | |
| 4 | 7***Б | Хвостовик вала | |
| 5 | 7***Б | Амортизатор | |
| 6 | 7***6 | Втулка | |
| 7 | 7***8 | Гайка | |
| 8 | 7***9 | Контргайка | |
| 9 | П***8 | Палец 6х18 | |
| 10 | 7***В | Труба с фиксатором и пружиной в сборе | |
| 11 | Ш***9 | Шплинт | |
| 12 | Ш***9 | Шайба | |
| 13 | 7***3 | Рычаг | |
| 14 | 7***4 | Тяга | |
| 15 | 7***3 | Наконечник | |
| 16 | 7***Б | Фиксатор | |
| 17 | 7***7 | Пружина 392 ГОСТ 13771-68 | |
| 18 | Г***9 | Гайка М27х2-6Н.6.019 | |
| 19 | 7***8 | Шайба | |
| 20 | 7***9 | Винт | |
| 21 | 5***А | Вилка | |
| 22 | Б***9 | Болт | |
| 23 | 8***3 | Шайба | |
| 24 | Г***9 | Гайка | |
| 25 | 5***2 | Крестовина | |
| 26 | 5***3 | Обойма | |
| 27 | 5***4 | Сальник | |
| 28 | 9***7 | Подшипник | |
| 29 | К***9 | Кольцо | |
| 30 | 8***Б | Вилка (ОSРВ-100) | |
| 31 | Б***9 | Болт | |
| 32 | Ш***Т | Шайба | |
| 33 | Ш***9 | Шайба | |
| 34 | Б***9 | Болт | |
| 35 | Ш***Т | Шайба | |
| 36 | 2***0 | Кронштейн | |
| 37 | Ш***9 | Шайба С10.01.019 | |
| 38 | O***9 | Насос-дозатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
