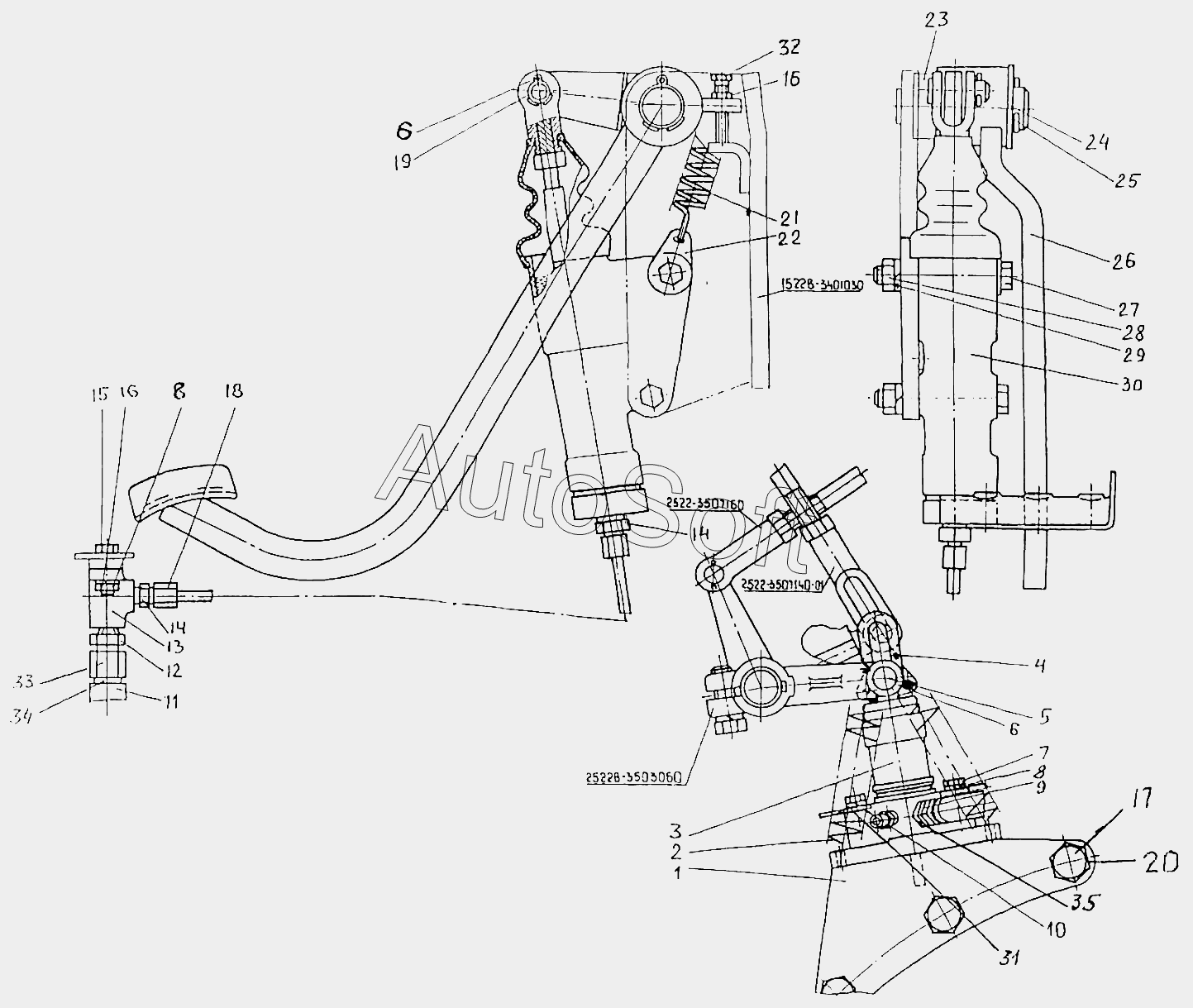

Каталог запасных частей к технике: МТЗ 3022ДЦ.1 (2011). Управление тормозами на реверсе
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
6
7
8
8
9
1
11
12
13
14
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Кронштейн | |
| 2 | 7***9 | Пружина | |
| 3 | S***2 | Цилиндр рабочий «CARLISLE» S73067392 | |
| 4 | 2***1 | Шток | |
| 5 | П***0 | Палец 12х40 | |
| 6 | Ш***9 | Шплинт | |
| 7 | Б***9 | Болт М8-6gx45.88.35.019 | |
| 8 | Ш***Т | Шайба 8Т | |
| 9 | 2***2 | Штуцер | |
| 10 | 9***6 | Ушко | |
| 11 | 9***1 | Рукав гибкий тормозов тип IV | |
| 12 | 8***5 | Штуцер | |
| 13 | 8***Б | Угольник | |
| 14 | 8***1 | Штуцер | |
| 15 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 16 | Г***9 | Гайка | |
| 17 | 2***1 | Болт | |
| 18 | 2***0 | Трубопровод | |
| 19 | П***2 | Палец | |
| 20 | Ш***Т | Шайба | |
| 21 | 7***м | Пружина | |
| 22 | 8***6 | Ушко | |
| 23 | 8***3 | Втулка | |
| 24 | 5***1 | Шайба | |
| 25 | Ш***9 | Шплинт | |
| 26 | 1***0 | Педаль | |
| 27 | Б***9 | Болт М10-6gx70.88.35.019 | |
| 28 | Г***9 | Гайка | |
| 29 | Ш***Т | Шайба | |
| 30 | 1***0 | Цилиндр главный | |
| 31 | Ш***9 | Шайба | |
| 32 | Б***9 | Болт М8-6gx35.88.35.019 | |
| 33 | Д***2 | Гайка | |
| 34 | 9***1 | Ниппель | |
| 35 | 8***1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
