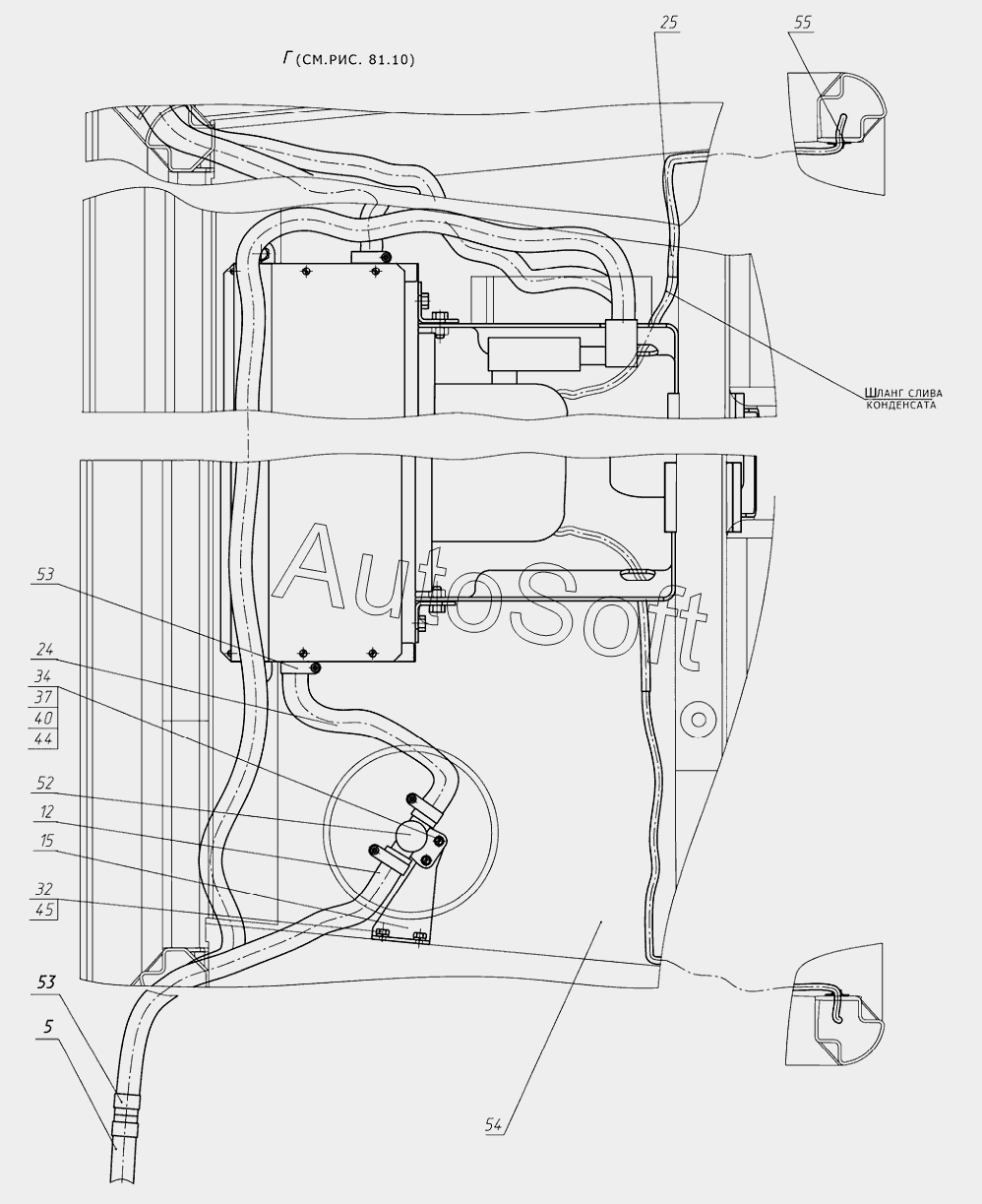

Каталог запасных частей к технике: МТЗ 922.5 (2013). Установка отопителя-охладителя 921-8101010/-01 (продолжение)
44
29
30
31
32
33
34
35
37
38
40
41
42
43
27
45
46
50
50
51
52
53
53
53
53
54
54
54
55
56
14
1
1
3
4
5
7
8
9
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 921-8101010 | 9***0 | Установка отопителя-охладителя | |
| 921-8101010-01 | 9***1 | Установка охладителя | |
| 1 | 9***0 | Отопитель | |
| 1 | 9***1 | Короб | |
| 3 | 8***5 | Винт | |
| 4 | 8***0 | Фильтр | |
| 5 | 8***1 | Трасса шлангов отопителя | |
| 7 | 8***0 | Кронштейн | |
| 8 | 8***Б | Крышка левая | |
| 9 | 8***1 | Крышка правая | |
| 11 | 8***0 | Козырек | |
| 12 | 8***1 | Шланг | |
| 13 | 8***2 | Шланг | |
| 14 | 9***1 | Лента | |
| 15 | 9***4 | Кронштейн | |
| 16 | 9***6 | Уплотнитель | |
| 17 | 9***1 | Уплотнитель | |
| 18 | 9***2 | Уплотнитель | |
| 19 | 7***4 | Упор | |
| 20 | 7***1 | Угольник | |
| 21 | 8***Б | Крышка | |
| 22 | 8***2 | Заслонка | |
| 23 | 8***2 | Уплотнитель | |
| 24 | 9***7 | Шланг | |
| 25 | 3***2 | Трубка | |
| 26 | А***7 | Колпачок | |
| 27 | А***1 | Колпачок | |
| 29 | М***9 | Болт | |
| 30 | М***9 | Болт | |
| 31 | М***9 | Болт | |
| 32 | М***9 | Болт | |
| 33 | М***9 | Болт | |
| 34 | В***9 | Винт | |
| 35 | В***9 | Винт | |
| 37 | М***9 | Гайка ГОСТ 5915-70 | |
| 38 | М***9 | Гайка | |
| 40 | С***9 | Шайба | |
| 41 | С***9 | Шайба | |
| 42 | С***9 | Шайба | |
| 43 | С***9 | Шайба | |
| 44 | Ш***Т | Шайба | |
| 45 | Ш***Т | Шайба | |
| 46 | Ш***Т | Шайба 8Т | |
| 50 | 9***1 | Кожух | |
| 50 | 9***1 | Кожух | |
| 51 | 0***А | Дефлектор | |
| 52 | П***1 | Кран | |
| 53 | N***1 | Хомут с червячной резьбой 16-27 | |
| 53 | T***W | Хомут с червячной резьбой 16-27 | |
| 54 | 8***Ж | Панель | |
| 54 | 8***1 | Панель | |
| 55 | А***2 | Герметик | |
| 56 | В***2 | Герметик |
