Каталог запасных частей к технике: МТЗ 922.5 (2013). Управление тормозами
43
30
31
32
33
33
34
34
35
35
35
35
36
36
36
36
37
38
39
40
41
42
30
30
30
30
30
30
30
30
30
44
44
44
45
46
47
48
49
49
49
49
50
51
52
52
53
53
54
54
55
56
14
1
1
1
1
2
2
3
3
4
4
5
6
6
6
7
7
7
8
9
9
9
9
10
11
11
12
13
15
16
17
18
18
19
19
20
21
21
22
23
23
23
24
24
24
25
25
25
26
26
27
28
28
28
28
29
29
29
29

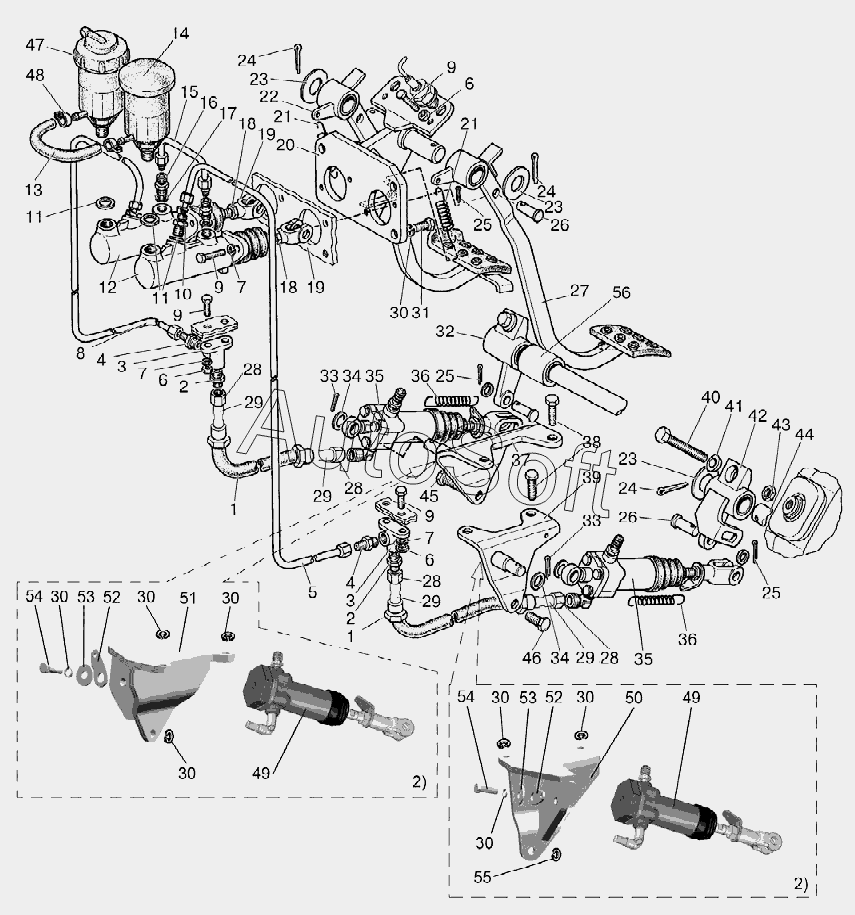

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 822-3503700 | 8***0 | Управление тормозами | |
| 922М-3503700 | 9***0 | Управление тормозами | |
| 1 | 9***0 | Рукав | |
| 1 | S***5 | Рукав гибкий тормозов | |
| 2 | 8***5 | Штуцер | |
| 3 | 8***Б | Угольник | |
| 4 | 8***1 | Штуцер | |
| 5 | 8***0 | Трубопровод | |
| 6 | М***9 | Гайка | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 8***0 | Трубопровод | |
| 9 | М***9 | Болт | |
| 10 | 8***4 | Штуцер | |
| 11 | Д***А | Шайба | |
| 12 | S***6 | Цилиндр «CARLISLE» | |
| 13 | 8***8 | Шланг | |
| 14 | 8***0 | Бачок | |
| 15 | 8***0 | Трубопровод | |
| 16 | 8***3 | Штуцер | |
| 17 | 3***8 | Прокладка | |
| 18 | М***9 | Гайка | |
| 19 | 8***3 | Вилка | |
| 20 | 9***1 | Кронштейн | |
| 21 | 7***. | Пружина | |
| 22 | 9***0 | Педаль правая | |
| 23 | 5***1 | Шайба | |
| 24 | 5***9 | Шплинт | |
| 25 | 3***9 | Шплинт | |
| 26 | 1***2 | Палец | |
| 27 | 9***0 | Педаль левая | |
| 28 | Д***2 | Гайка | |
| 29 | 9***1 | Ниппель | |
| 30 | Ш***Т | Шайба | |
| 30 | Ш***Т | Шайба | |
| 31 | М***9 | Болт | |
| 32 | 8***5 | Рычаг правый | |
| 33 | 4***9 | Шплинт | |
| 34 | 1***9 | Шайба ГОСТ 11371-78 | |
| 35 | 8***А | Цилиндр рабочий | |
| 35 | 9***0 | Цилиндр рабочий | |
| 36 | 5***Б | Пружина | |
| 36 | 8***2 | Пружина | |
| 37 | 8***1 | Кронштейн правый | |
| 38 | М***9 | Болт | |
| 39 | 8***0 | Кронштейн левый | |
| 40 | 7***9 | Болт | |
| 41 | 7***8 | Шайба | |
| 42 | 8***0 | Рычаг левый | |
| 43 | М***9 | Гайка | |
| 44 | 8***5 | Вал | |
| 44 | 9***5 | Валик | |
| 45 | М***9 | Болт | |
| 46 | М***9 | Болт ГОСТ 7796-70 | |
| 47 | 8***1 | Бачок | |
| 48 | 5***1 | Хомут | |
| 49 | 2***0 | Цилиндр рабочий | |
| 49 | 8***Б | Цилиндр рабочий | |
| 50 | 9***Б | Кронштейн правый | |
| 51 | 9***Б | Кронштейн левый | |
| 52 | 9***6 | Ушко | |
| 53 | С***9 | Шайба | |
| 54 | М***9 | Болт ГОСТ 7796-70 | |
| 55 | Ш***Т | Шайба | |
| 56 | 1***6 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
