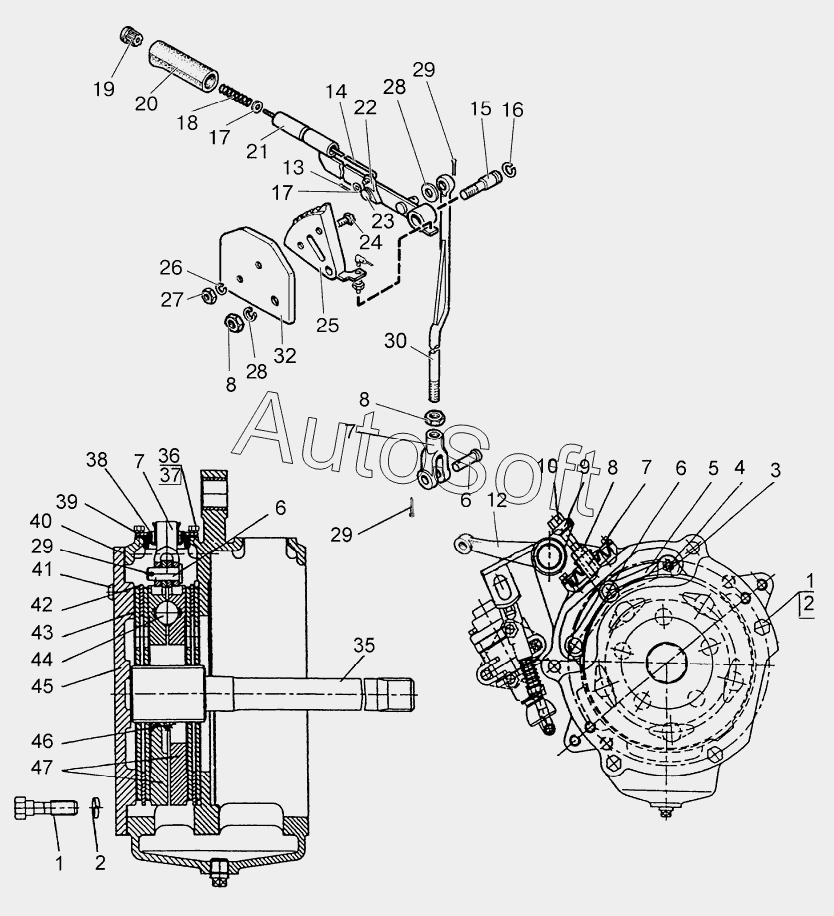

Каталог запасных частей к технике: МТЗ 922.5 (2013). Управление СЗТ для тормозов рабочих «мокрого» типа
42
26
27
28
28
29
29
29
30
32
35
36
37
38
39
40
41
25
42
42
42
42
42
42
42
42
42
42
42
42
42
42
43
44
45
46
47
12
1
1
2
2
3
4
5
6
6
6
7
7
7
8
8
8
9
10
13
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-3503080 | 7***0 | Тяга тормоза | |
| 822-3507025 | 8***5 | Рычаг | |
| 85-3502030-01 | 8***1 | Диски нажимные | |
| 923М-3507140 | 9***0 | Тяга | |
| 1 | 1***1 | Болт | |
| 2 | 1***Т | Шайба | |
| 3 | М***9 | Гайка | |
| 4 | 5***8 | Палец | |
| 5 | 8***6 | Тяга | |
| 6 | 1***2 | Палец | |
| 7 | 5***3 | Вилка | |
| 8 | М***9 | Гайка | |
| 9 | 7***8 | Шайба | |
| 10 | 7***9 | Болт | |
| 12 | 1***0 | Рычаг | |
| 13 | 2***9 | Шплинт | |
| 14 | 7***2 | Тяга | |
| 15 | 8***2 | Ось | |
| 16 | С***6 | Кольцо | |
| 17 | С***8 | Шайба | |
| 18 | 5***7 | Пружина | |
| 19 | А***2 | Кнопка | |
| 20 | А***А | Рукоятка | |
| 21 | 8***0 | Рычаг | |
| 22 | 5***6 | Защелка | |
| 23 | 7***4 | Ось | |
| 24 | М***9 | Болт | |
| 25 | 8***0 | Сектор | |
| 26 | Ш***Т | Шайба | |
| 27 | М***9 | Гайка | |
| 28 | Ш***Т | Шайба | |
| 29 | 3***9 | Шплинт | |
| 30 | 9***1 | Тяга | |
| 32 | 8***1 | Пластина | |
| 35 | 1***5 | Вал | |
| 36 | М***9 | Болт ГОСТ 7796-70 | |
| 37 | Ш***Т | Шайба | |
| 38 | 8***2 | Чехол | |
| 39 | 8***4 | Пластина | |
| 40 | 1***1 | Прокладка | |
| 41 | 5***2 | Штифт | |
| 42 | 8***7 | Диск промежуточный | |
| 42 | 8***1 | Диск промежуточный | |
| 42 | 8***2 | Диск промежуточный | |
| 42 | 8***3 | Диск промежуточный | |
| 42 | 8***4 | Диск промежуточный | |
| 42 | 8***5 | Диск промежуточный | |
| 42 | 8***6 | Диск промежуточный | |
| 42 | 8***7 | Диск промежуточный | |
| 43 | 1***7 | Диск | |
| 44 | 2***0 | Шарик | |
| 45 | 1***1 | Крышка левая | |
| 46 | 7***3 | Пружина | |
| 47 | 8***1 | Диск нажимной |
