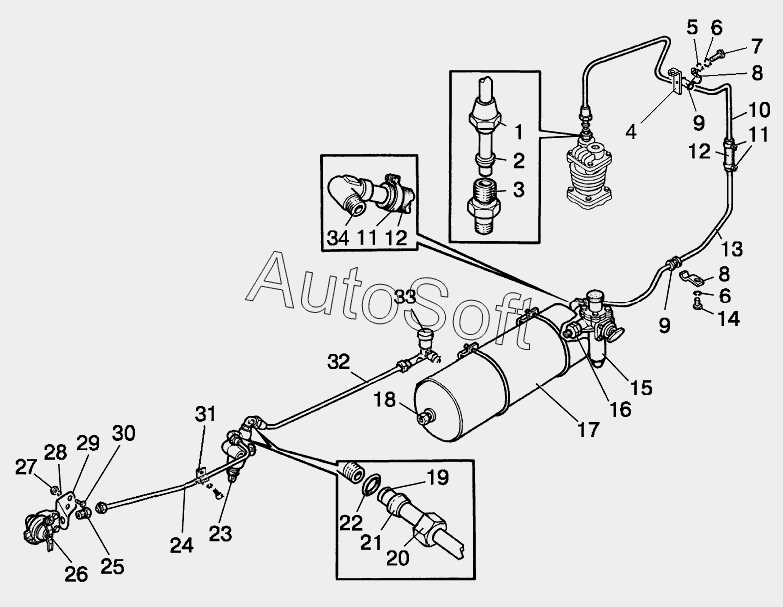

Каталог запасных частей к технике: МТЗ 80Х (2012). Трубопроводы и арматура однопроводного пневмопривода тормозов прицепа (80-3506005-05).
1
2
3
4
5
6
6
7
8
8
9
9
10
11
11
12
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1021-3506020-01 | 1***1 | Трубопровод | |
| 80-3506005-05 | 8***5 | Пневмопривод | |
| 80-3506220 | 8***0 | Трубопровод | |
| 80-3506455 | 8***5 | Трубопровод | |
| 1 | 7***3 | Гайка накидная | |
| 2 | 8***4 | Муфта | |
| 3 | 7***2 | Штуцер | |
| 4 | М***8 | Кронштейн | |
| 5 | С***9 | Шайба | |
| 6 | Ш***Т | Шайба 8Т | |
| 7 | М***9 | Болт | |
| 8 | 7***1 | Держатель | |
| 9 | 7***7 | Втулка | |
| 10 | 8***1 | Трубопровод | |
| 11 | 5***2 | Хомут с червячной резьбой 16-27 | |
| 12 | 7***3 | Шланг | |
| 13 | 8***1 | Трубопровод | |
| 14 | М***9 | Болт | |
| 15 | 8***0 | Регулятор давления | |
| 15 | А***Б | Регулятор давления | |
| 16 | 8***6 | Контргайка | |
| 17 | 8***5 | Баллон | |
| 18 | Д***В | Датчик аварийного давления воздуха | |
| 19 | 1***2 | Нипель | |
| 20 | 1***3 | Гайка | |
| 21 | 1***4 | Муфта | |
| 22 | 0***4 | Кольцо | |
| 23 | 1***0 | Кран тормозной | |
| 24 | 1***1 | Трубопровод | |
| 25 | 1***2 | Штуцер | |
| 26 | 8***0 | Головка соединительная | |
| 26 | А***0 | Головка соединительная в сборе | |
| 27 | М***9 | Гайка | |
| 28 | Ш***Т | Шайба | |
| 29 | 7***2 | Кронштейн | |
| 30 | М***9 | Болт | |
| 31 | 7***6 | Хомут | |
| 32 | 8***4 | Трубка | |
| 33 | Д***Е | Датчик давления воздуха | |
| 34 | 7***5 | Угольник |
