Каталог запасных частей к технике: МТЗ 923.4 (2014). Управление СЗТ для тормозов рабочих «мокрого» типа
34
20
21
22
22
23
24
25
25
26
27
28
29
29
30
31
32
33
33
19
19
19
35
36
37
38
39
40
41
42
43
44
45
46
47
48
8
1
1
2
2
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
10
10
11
12
13
14
14
14
15
16
17
17
17
18

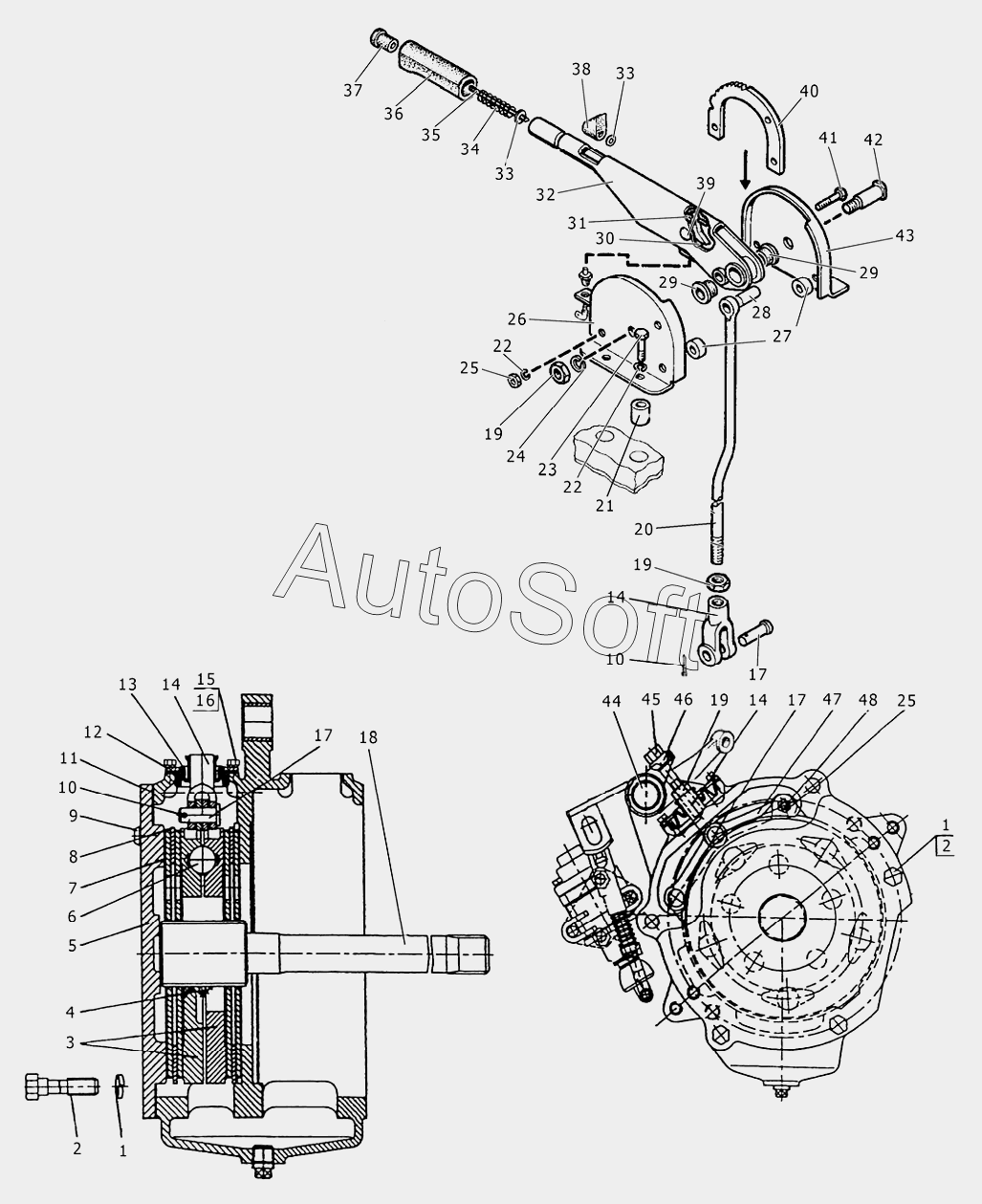

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-3507020 | 2***0 | Рычаг | |
| 70-3503080 | 7***0 | Тяга тормоза | |
| 85-3502030-01 | 8***1 | Диски нажимные | |
| 923М-3507140 | 9***0 | Тяга | |
| 1 | 1***Т | Шайба | |
| 2 | 1***1 | Болт | |
| 3 | 8***1 | Диск нажимной | |
| 4 | 7***3 | Пружина | |
| 5 | 1***1 | Крышка левая | |
| 6 | 2***0 | Шарик | |
| 7 | 1***7 | Диск | |
| 8 | 8***7 | Диск промежуточный | |
| 8 | 8***1 | Диск промежуточный | |
| 8 | 8***2 | Диск промежуточный | |
| 8 | 8***3 | Диск промежуточный | |
| 8 | 8***4 | Диск промежуточный | |
| 8 | 8***5 | Диск промежуточный | |
| 8 | 8***6 | Диск промежуточный | |
| 8 | 8***7 | Диск промежуточный | |
| 9 | 5***2 | Штифт | |
| 10 | 3***9 | Шплинт | |
| 11 | 1***1 | Прокладка | |
| 12 | 8***4 | Пластина | |
| 13 | 8***2 | Чехол | |
| 14 | 5***3 | Вилка | |
| 15 | М***9 | Болт ГОСТ 7796-70 | |
| 16 | 6***Т | Шайба | |
| 17 | 1***2 | Палец | |
| 18 | 1***5 | Вал | |
| 19 | М***9 | Гайка | |
| 20 | 9***5 | Тяга | |
| 21 | 2***1 | Втулка | |
| 22 | 8***Т | Шайба | |
| 23 | М***9 | Болт | |
| 24 | 1***Т | Шайба | |
| 25 | М***9 | Гайка | |
| 26 | 2***5 | Кронштейн | |
| 27 | 2***9 | Втулка | |
| 28 | 2***7 | Папец | |
| 29 | 2***8 | Втулка . | |
| 30 | 2***4 | Защелка | |
| 31 | 2***2 | Муфта | |
| 32 | 2***0 | Рычаг | |
| 33 | 2***1 | Шайба | |
| 34 | 5***7 | Пружина | |
| 35 | 2***6 | Тяга | |
| 36 | А***А | Рукоятка | |
| 37 | 2***0 | Кнопка | |
| 38 | 2***1 | Кнопка | |
| 39 | 2***9 | Ось защелки | |
| 40 | 2***7 | Сектор | |
| 41 | М***9 | Болт ГОСТ 7796-70 | |
| 42 | 2***8 | Ось | |
| 43 | 2***6 | Кронштейн правый | |
| 44 | 9***0 | Рычаг | |
| 45 | 7***9 | Болт | |
| 46 | 7***8 | Шайба | |
| 47 | 8***6 | Тяга | |
| 48 | 5***8 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
