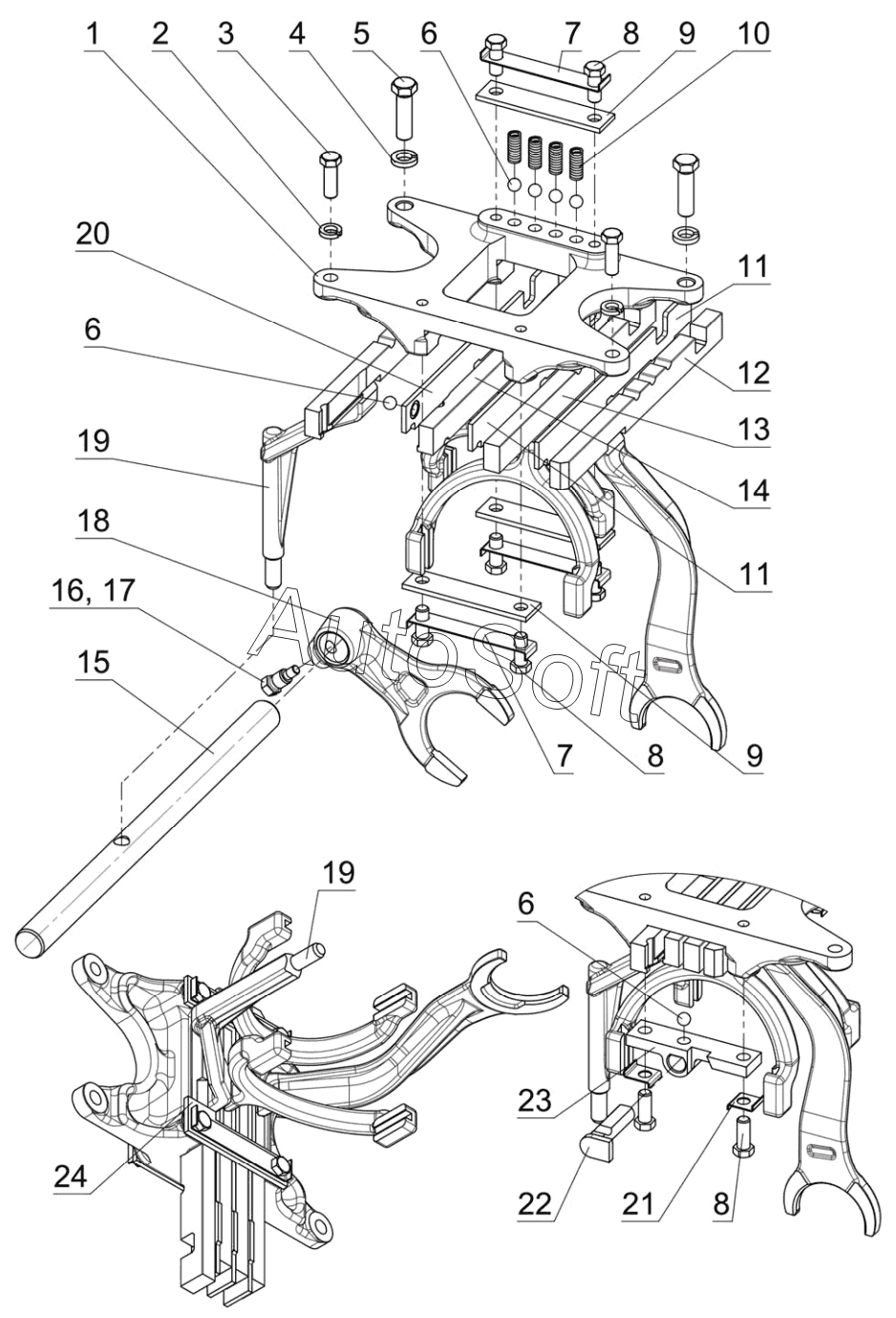

Каталог запасных частей к технике: МТЗ 923.4 (2014). Механизм управления синхронизированной КП. Корпус вилок. (для тракторов с механической трансмиссией)
1
2
3
4
5
6
6
6
7
7
8
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
19
20
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 922-1702080 | 9***0 | Корпус | |
| 922-1702080-01 | 9***1 | Корпус вилок | |
| 922-1702080-02 | 9***2 | Корпус вилок | |
| 1 | 5***5 | Корпус вилок | |
| 2 | 1***Т | Шайба | |
| 3 | М***9 | Болт ГОСТ 7796-70 | |
| 4 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 5 | 5***2 | Болт призонный М12х42 | |
| 6 | 1***0 | Шарик ГОСТ 3722-81 | |
| 7 | 5***А | Пластина стопорная | |
| 8 | М***9 | Болт | |
| 9 | 5***1 | Планка вилок переключения | |
| 10 | 5***А | Пружина фиксатора | |
| 11 | 5***3 | Планка замковая | |
| 12 | 7***6 | Вилка 1-й передачи и заднего хода | |
| 13 | 7***6 | Вилка 4-й и 5-й передач | |
| 14 | 7***6 | Вилка переключения 2-й и 3-йпередач | |
| 15 | 5***3 | Валик | |
| 16 | 3***0 | Винт установочный | |
| 17 | 1***С | Проволока | |
| 18 | 5***8 | Вилка переключения редуктора | |
| 19 | 9***5 | Поводок | |
| 20 | 7***0 | Пластина | |
| 21 | 5***7 | Шайба | |
| 22 | 7***2 | Поводок | |
| 22 | 7***1 | Поводок | |
| 23 | 7***1 | Корпус | |
| 24 | 7***1 | Планка |
