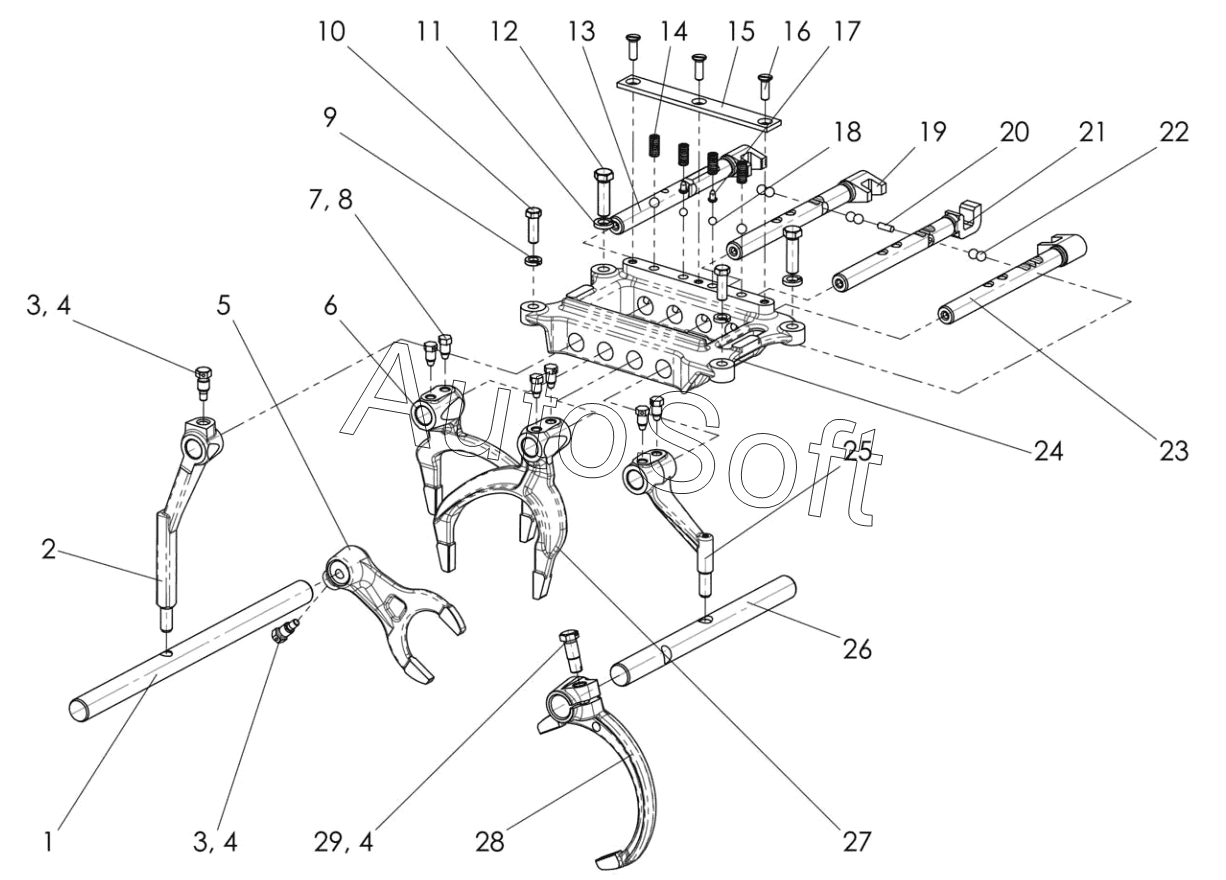

Каталог запасных частей к технике: МТЗ 923.4 (2014). Корпус вилок (для тракторов с гидромеханической трансмиссией)
23
16
17
18
19
19
19
20
21
22
15
24
24
24
25
26
27
28
29
14
13
12
11
10
9
8
7
6
5
4
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77-1702080 | 7***0 | Корпус вилок | |
| 77-1702080-01 | 7***1 | Корпус вилок | |
| 1 | 5***3 | Валик | |
| 2 | 7***4 | Поводок | |
| 3 | 3***0 | Винт установочный | |
| 4 | 1***С | Проволока | |
| 5 | 5***8 | Вилка переключения редуктора | |
| 6 | 7***6 | Вилка прямой передачи | |
| 7 | 2***1 | Болт | |
| 8 | 1***С | Проволока | |
| 9 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 10 | М***9 | Болт ГОСТ 7796-70 | |
| 11 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 12 | 5***2 | Болт призонный М12х42 | |
| 13 | 7***8 | Поводок редуктора | |
| 14 | 5***А | Пружина фиксатора | |
| 15 | 7***1 | Планка | |
| 16 | В***9 | Винт | |
| 17 | 7***3 | Толкатель | |
| 18 | 7***0 | Шарик | |
| 19 | 7***3 | Поводок прямой передачи | |
| 19 | 7***1 | Поводок прямой передачи | |
| 20 | 7***4 | Толкатель | |
| 21 | 7***7 | Поводок 2 и 3 передач | |
| 22 | 1***0 | Шарик ГОСТ 3722-81 | |
| 23 | 7***7 | Поводок пониженных передач | |
| 24 | 7***5 | Корпус вилок | |
| 24 | 7***1 | Корпус вилок | |
| 25 | 7***8 | Поводок | |
| 26 | 7***4 | Валик | |
| 27 | 7***6 | Вилка 2 и 3 передач | |
| 28 | 7***6 | Вилка | |
| 29 | 8***8 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
