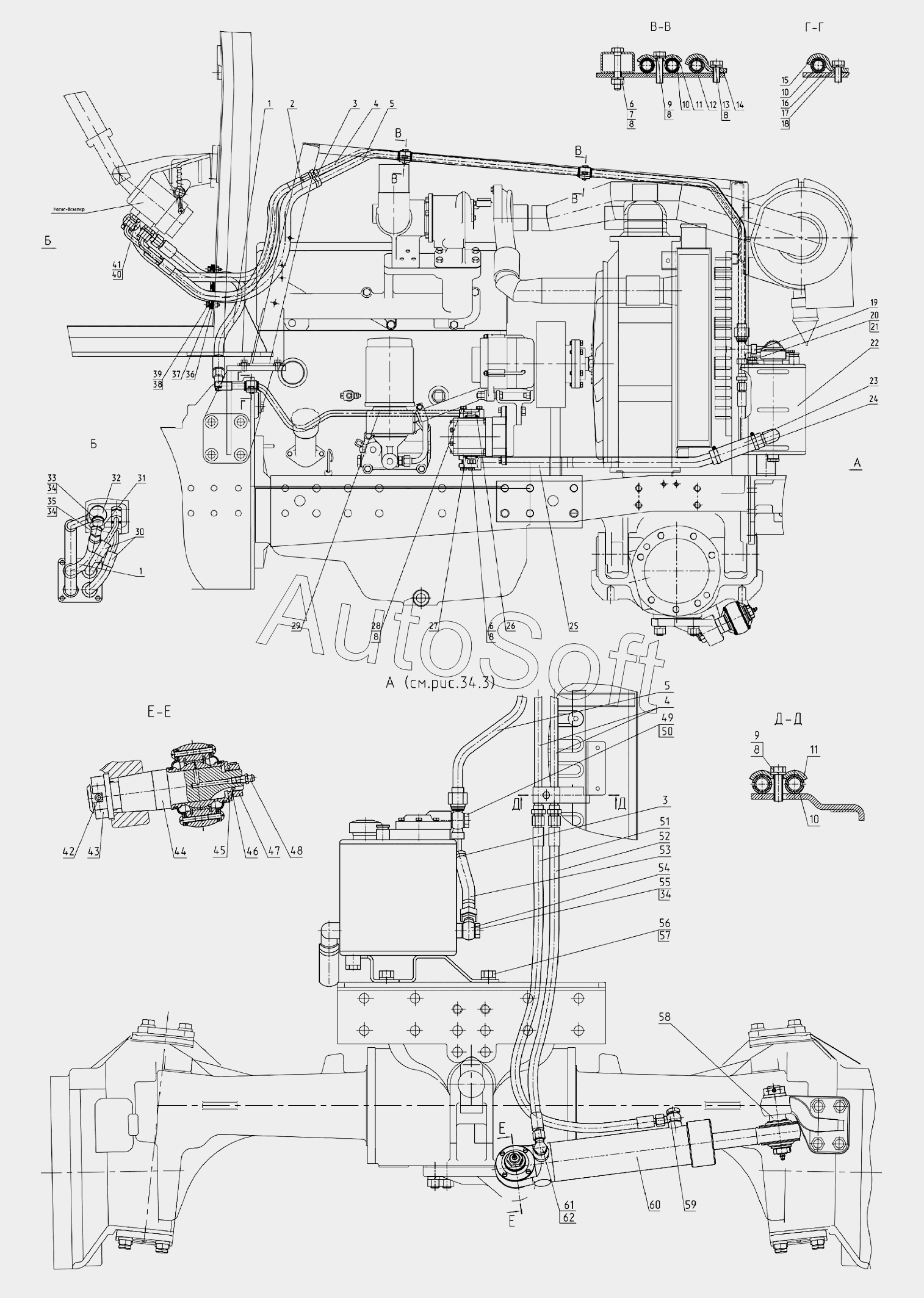

Каталог запасных частей к технике: МТЗ 923.4 (2014). Рулевое управление
38
46
45
44
43
42
41
40
39
47
37
36
35
34
34
34
33
32
31
30
48
49
51
52
53
54
55
56
57
58
59
60
61
62
51
51
15
1
1
2
3
3
3
3
4
4
5
5
6
6
7
8
8
8
8
8
8
9
9
10
10
10
11
11
12
13
14
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 923.3-3400010-03 | 9***3 | Управление рулевое | |
| 1 | Н***0 | Рукав высокого давления | |
| 2 | 9***8 | Шланг | |
| 3 | N***1 | Хомут с червячной резьбой 16-27 | |
| 3 | Н***W | Хомут | |
| 4 | 1***0 | Маслопровод | |
| 5 | 1***0 | Маслопровод | |
| 6 | М***9 | Болт ГОСТ 7796-70 | |
| 7 | М***9 | Гайка | |
| 8 | 8***Т | Шайба | |
| 9 | М***9 | Болт | |
| 10 | 7***7 | Втулка | |
| 11 | 7***6 | Планка | |
| 12 | 9***6 | Кронштейн | |
| 13 | М***9 | Болт | |
| 14 | 7***1 | Планка | |
| 15 | 5***1 | Кронштейн | |
| 16 | 8***2 | Кронштейн | |
| 17 | М***9 | Болт | |
| 18 | 1***Т | Шайба | |
| 19 | 9***0 | Тройник | |
| 20 | 1***1 | Пробка резьбовая | |
| 21 | Р***4 | Шайба | |
| 22 | 9***1 | Бак | |
| 23 | 1***3 | Шланг | |
| 24 | N***1 | Хомут с червячной резьбой 25-40 | |
| 24 | Н***W | Хомут | |
| 25 | 1***А | Маслопровод | |
| 26 | 0***4 | Кольцо | |
| 27 | 0***2 | Кольцо | |
| 28 | М***9 | Болт | |
| 29 | 9***0 | Маслопровод | |
| 30 | 6***3 | Рукав высокого давления | |
| 31 | 5***9 | Угольник | |
| 32 | 9***0 | Маслопровод | |
| 33 | 8***3 | Болт | |
| 34 | Р***2 | Шайба | |
| 35 | 8***5 | Болт | |
| 36 | 2***4 | Прокладка | |
| 37 | 1***1 | Крышка | |
| 38 | 6***Т | Шайба | |
| 39 | М***9 | Болт ГОСТ 7798-70 | |
| 40 | 0***2 | Кольцо | |
| 41 | 1***6 | Штуцер | |
| 42 | 4***9 | Шплинт | |
| 43 | 1***3 | Гайка | |
| 44 | 1***1 | Палец | |
| 45 | С***9 | Шайба | |
| 46 | Ф***3 | Шайба стопорная | |
| 47 | М***9 | Гайка | |
| 48 | 1***р | Масленка | |
| 49 | 1***1 | Клапан | |
| 51 | 9***2 | Рукав высокого давления | |
| 51 | 9***2 | Рукав высокого давления | |
| 52 | 9***4 | Рукав высокого давления | |
| 53 | 6***3 | Шланг | |
| 54 | 8***0 | Клапан | |
| 55 | 4***2 | Болт | |
| 56 | М***9 | Болт | |
| 57 | 1***Т | Шайба | |
| 58 | 1***1 | Палец | |
| 59 | 2***А | Угольник поворотный | |
| 60 | Ц***2 | Гидроцилиндр в сборе | |
| 61 | Ф***1 | Болт | |
| 62 | Р***8 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
