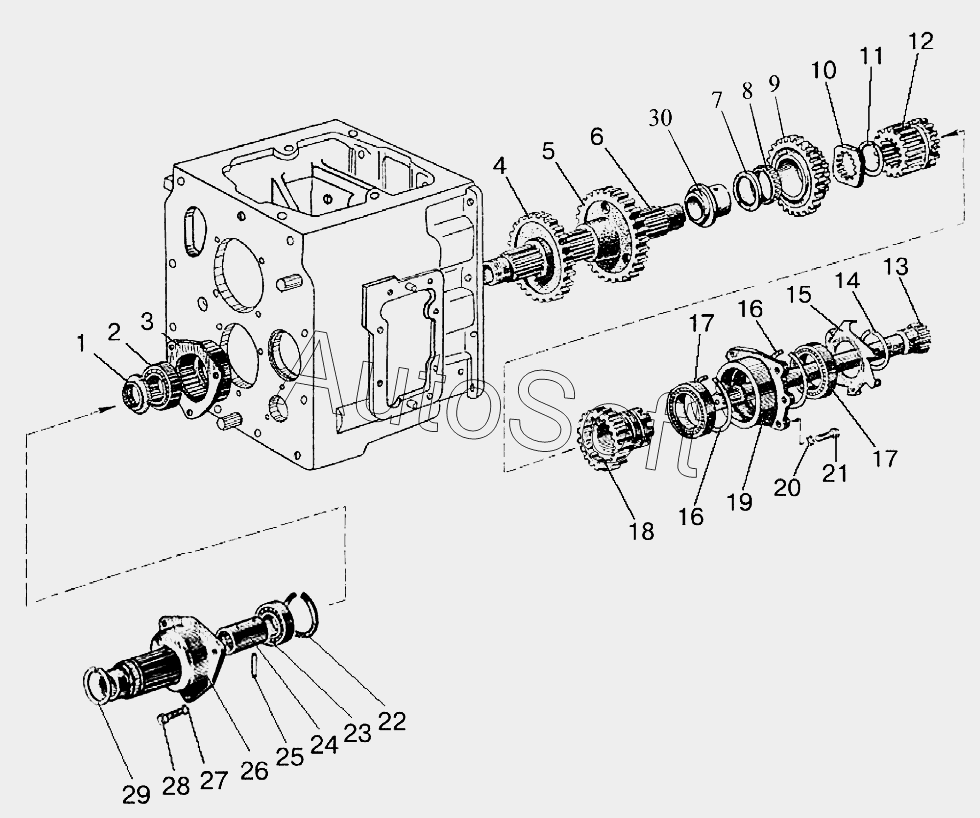

Каталог запасных частей к технике: МТЗ 922.3 / 922.4 (2013). Промежуточный вал. Внутренний вал
18
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 74-1701070 | 7***0 | Шестерня | |
| 1 | 5***1 | Гайка вала | |
| 2 | 6***1 | Подшипник | |
| 3 | 5***4 | Гнездо подшипника | |
| 4 | 5***8 | Шестерня V передачи и з. х. | |
| 5 | 5***6 | Шестерня IV передачи | |
| 6 | 7***1 | Вал промежуточный | |
| 7 | 7***Б | Втулка | |
| 7 | 7***1 | Втулка | |
| 8 | 3***Е | Подшипник | |
| 9 | 7***Б | Шестерня | |
| 10 | 5***3 | Шайба упорная | |
| 11 | 5***7 | Упор | |
| 12 | 7***6 | Шестерня 1-й ступени редуктора | |
| 13 | 5***5 | Вал внутренний | |
| 14 | 2***5 | Кольцо | |
| 15 | 5***1 | Крыльчатка | |
| 16 | 2***5 | Кольцо | |
| 17 | 6***1 | Подшипник | |
| 18 | 5***А | Шестерня II ступени редуктора в сборе | |
| 18 | 5***А | Шестерня II ступени редуктора | |
| 19 | 5***5 | Стакан | |
| 20 | Ш***Т | Шайба | |
| 21 | М***9 | Болт | |
| 22 | 2***0 | Кольцо | |
| 23 | 3***А | Подшипник | |
| 24 | 5***8 | Втулка | |
| 25 | А***Г | Штифт | |
| 26 | 7***6 | Гнездо | |
| 27 | Ш***Т | Шайба | |
| 28 | М***9 | Болт | |
| 29 | 2***0 | Кольцо | |
| 30 | 7***Б | Втулка |
