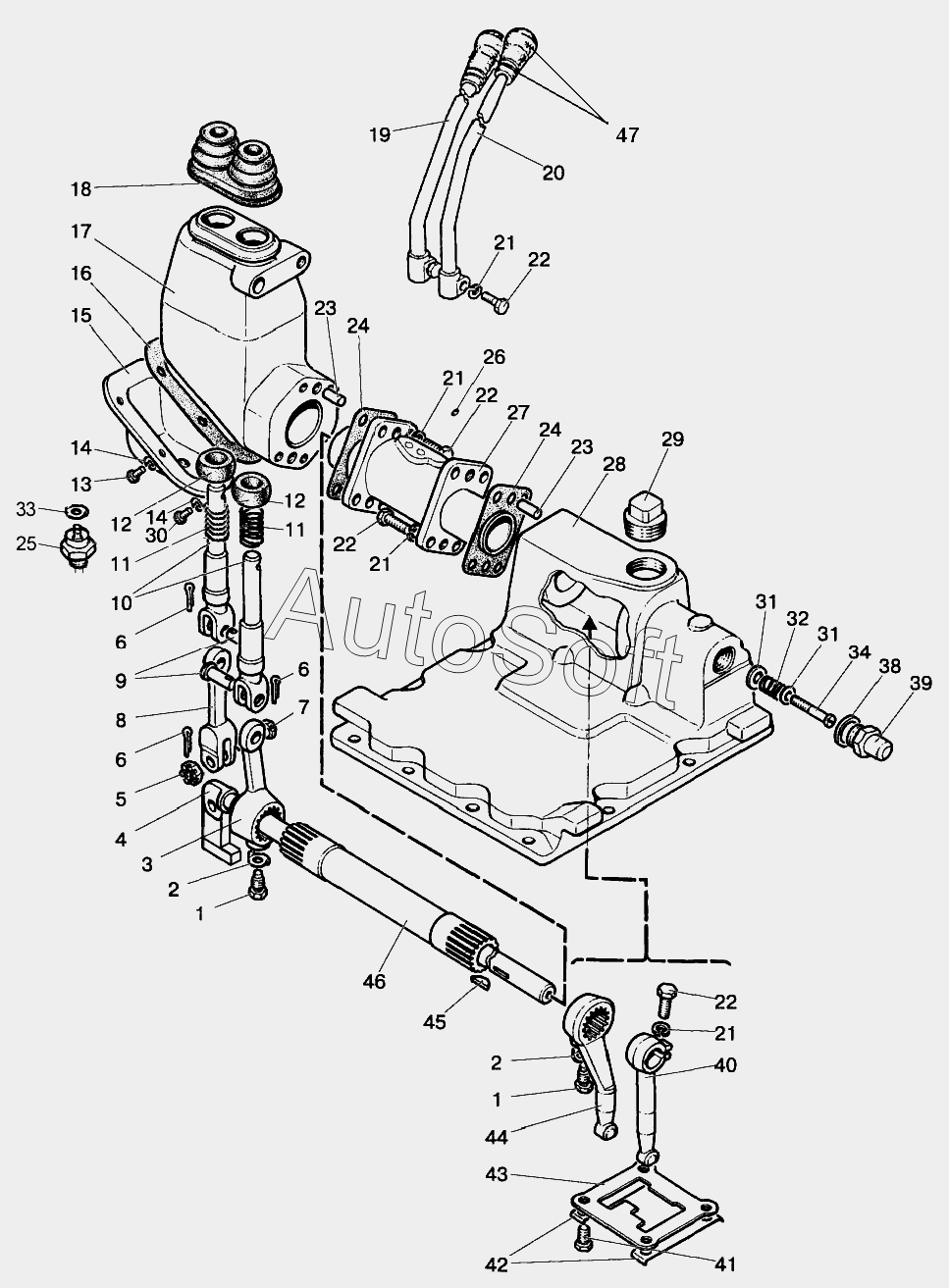

Каталог запасных частей к технике: МТЗ 922.3 / 922.4 (2013). Механизм 2-х рычажного управления КП
32
21
21
21
21
22
22
22
22
23
23
24
24
25
26
27
28
29
30
31
31
20
33
34
38
39
40
41
42
43
44
45
46
9
20
19
1
1
2
2
3
4
5
6
6
6
7
8
10
11
11
12
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 920-1702010-01 | 9***1 | Управление КП | |
| 920-1702090-01 | 9***1 | Корпус | |
| 1 | 9***1 | Болт | |
| 2 | 5***7 | Шайба | |
| 3 | 9***7 | Рычаг | |
| 4 | 9***1 | Вал | |
| 5 | М***9 | Гайка | |
| 6 | 3***9 | Шплинт | |
| 7 | 8***8 | Болт | |
| 8 | 9***8 | Вилка | |
| 9 | 1***2 | Палец | |
| 10 | 8***4 | Вилка | |
| 11 | 7***7 | Пружина | |
| 12 | 1***2 | Сфера | |
| 13 | В***9 | Винт | |
| 14 | Ш***Т | Шайба | |
| 15 | 9***3 | Крышка | |
| 16 | 9***4 | Прокладка | |
| 17 | 9***1 | Корпус | |
| 18 | 9***9 | Чехол | |
| 19 | 9***Б | Рычаг | |
| 19 | 9***Б | Рычаг | |
| 20 | 9***Б | Рычаг | |
| 20 | 9***Б | Рычаг | |
| 21 | Ш***Т | Шайба | |
| 22 | М***9 | Болт ГОСТ 7796-70 | |
| 23 | Ш***5 | Штифт | |
| 24 | 9***6 | Прокладка | |
| 25 | В***1 | Выключатель | |
| 26 | 9***3 | Заглушка | |
| 27 | 9***2 | Проставка | |
| 28 | 9***5 | Крышка | |
| 29 | 5***0 | Сапун | |
| 30 | В***9 | Винт | |
| 31 | С***9 | Шайба | |
| 32 | 9***3 | Пружина | |
| 33 | 5***8 | Прокладка | |
| 34 | 9***4 | Винт | |
| 38 | 8***8 | Шайба | |
| 39 | 8***2 | Корпус | |
| 40 | 7***1 | Рычаг | |
| 41 | М***9 | Болт | |
| 42 | 5***А | Пластина стопорная | |
| 43 | 9***4 | Пластина | |
| 44 | 9***6 | Рычаг | |
| 45 | С***1 | Шпонка | |
| 46 | 9***5 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
