Каталог запасных частей к технике: МТЗ 922.3 / 922.4 (2013). Управление тормозами
1
1
1
1
2
2
3
3
4
4
5
6
6
6
7
7
7
8
9
9
9
9
10
11
11
12
13
14
15
16
17
18
18
19
19
20
21
21
22
23
23
23
24
24
24
25
25
25
26
26
27
28
28
28
28
29
29
29
29
30
30
30
30
30
30
30
30
31
32
33
33
34
34
35
35
35
35
36
36
36
36
37
38
39
40
41
42
43
44
44
44
45
46
47
48
49
49
49
49
50
51
52
52
53
53
54
54
55
56

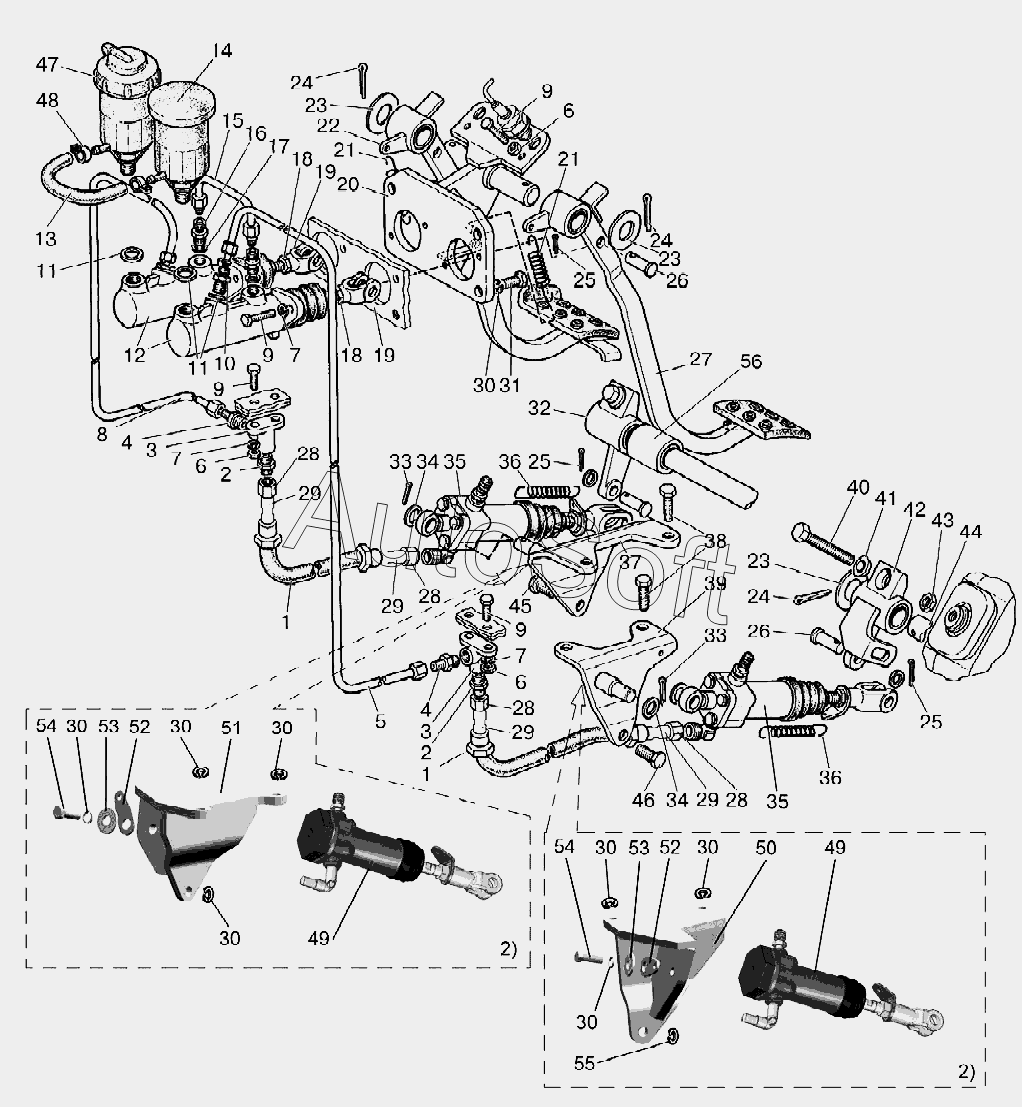

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 822-3503700 | 8***0 | Управление тормозами | |
| 922М-3503700 | 9***0 | Управление тормозами | |
| 1 | 9***0 | Рукав | |
| 1 | S***5 | Рукав гибкий тормозов | |
| 2 | 8***5 | Штуцер | |
| 3 | 8***Б | Угольник | |
| 4 | 8***1 | Штуцер | |
| 5 | 8***0 | Трубопровод | |
| 6 | М***9 | Гайка | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 8***0 | Трубопровод | |
| 9 | М***9 | Болт | |
| 10 | 8***4 | Штуцер | |
| 11 | Д***А | Шайба | |
| 12 | S***6 | Цилиндр «CARLISLE» | |
| 13 | 8***8 | Шланг | |
| 14 | 8***0 | Бачок | |
| 15 | 8***0 | Трубопровод | |
| 16 | 8***3 | Штуцер | |
| 17 | 3***8 | Прокладка | |
| 18 | М***9 | Гайка | |
| 19 | 8***3 | Вилка | |
| 20 | 9***1 | Кронштейн | |
| 21 | 7***. | Пружина | |
| 22 | 9***0 | Педаль правая | |
| 23 | 5***1 | Шайба | |
| 24 | 5***9 | Шплинт | |
| 25 | 3***9 | Шплинт | |
| 26 | 1***2 | Палец | |
| 27 | 9***0 | Педаль левая | |
| 28 | Д***2 | Гайка | |
| 29 | 9***1 | Ниппель | |
| 30 | Ш***Т | Шайба | |
| 31 | М***9 | Болт | |
| 32 | 8***5 | Рычаг правый | |
| 33 | 4***9 | Шплинт | |
| 34 | 1***9 | Шайба ГОСТ 11371-78 | |
| 35 | 8***А | Цилиндр рабочий | |
| 35 | 9***0 | Цилиндр рабочий | |
| 36 | 5***Б | Пружина | |
| 36 | 8***2 | Пружина | |
| 37 | 8***1 | Кронштейн правый | |
| 38 | М***9 | Болт | |
| 39 | 8***0 | Кронштейн левый | |
| 40 | 7***9 | Болт | |
| 41 | 7***8 | Шайба | |
| 42 | 8***0 | Рычаг левый | |
| 43 | М***9 | Гайка | |
| 44 | 8***5 | Вал | |
| 44 | 9***5 | Валик | |
| 45 | М***9 | Болт | |
| 46 | М***9 | Болт ГОСТ 7796-70 | |
| 47 | 8***1 | Бачок | |
| 48 | 5***1 | Хомут | |
| 49 | 2***0 | Цилиндр рабочий | |
| 49 | 8***Б | Цилиндр рабочий | |
| 50 | 9***Б | Кронштейн правый | |
| 51 | 9***Б | Кронштейн левый | |
| 52 | 9***6 | Ушко | |
| 53 | С***9 | Шайба | |
| 54 | М***9 | Болт ГОСТ 7796-70 | |
| 55 | Ш***Т | Шайба | |
| 56 | 1***6 | Втулка |
