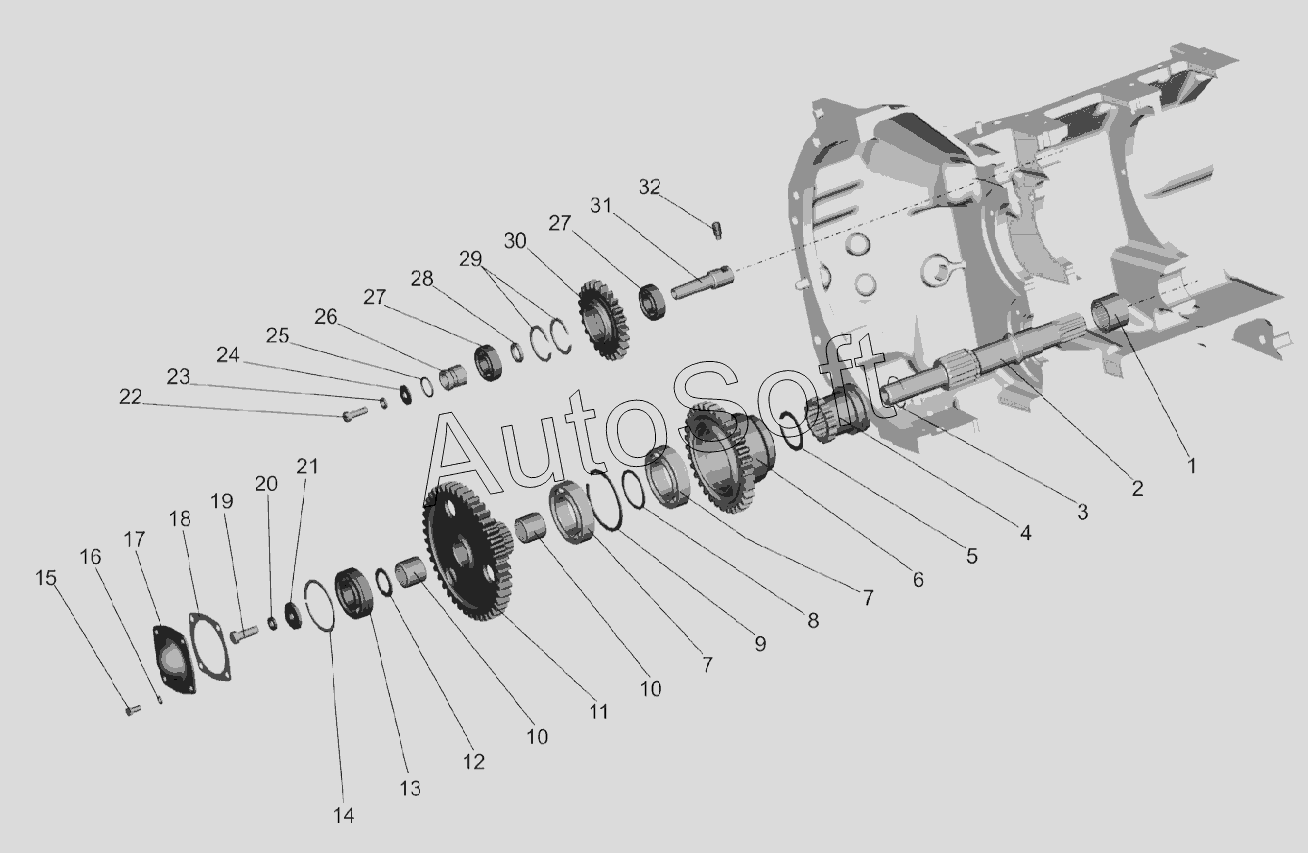

Каталог запасных частей к технике: МТЗ 923.5 (2013). Корпус сцепления (привод ВОМ, привод насоса гидросистемы навески)
30
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1601240 | 5***0 | Блок шестерен ВОМ | |
| 1 | 9***0 | Подшипник | |
| 2 | 7***Б | Вал привода ВОМ | |
| 3 | 7***6 | Кольцо | |
| 4 | 7***1 | Муфта | |
| 5 | 2***0 | Кольцо | |
| 6 | 5***6 | Шестерня привода ВОМ | |
| 7 | 2***1 | Подшипник | |
| 8 | 7***3 | Шайба распорная | |
| 9 | 2***0 | Кольцо | |
| 10 | 9***0 | Подшипник | |
| 11 | 5***Б | Шестерня привода ВОМ (1ступень) | |
| 12 | 7***2 | Шайба распорная | |
| 13 | 6***К | Подшипник | |
| 14 | К***2 | Кольцо | |
| 15 | М***9 | Болт | |
| 16 | Ш***Т | Шайба 8Т | |
| 17 | 5***9 | Крышка подшипника | |
| 18 | 5***1 | Прокладка | |
| 19 | М***9 | Болт | |
| 20 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 21 | 5***8 | Шайба нажимная | |
| 22 | М***9 | Болт ГОСТ 7796-70 | |
| 23 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 24 | С***9 | Шайба | |
| 25 | 0***4 | Кольцо | |
| 26 | 5***6 | Втулка упорная | |
| 27 | 3***А | Подшипник | |
| 28 | 5***3 | Кольцо | |
| 29 | 5***4 | Кольцо | |
| 30 | 5***А | Шестерня | |
| 30 | 5***А | Шестерня промежуточная | |
| 31 | 5***5 | Ось | |
| 32 | В***9 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
