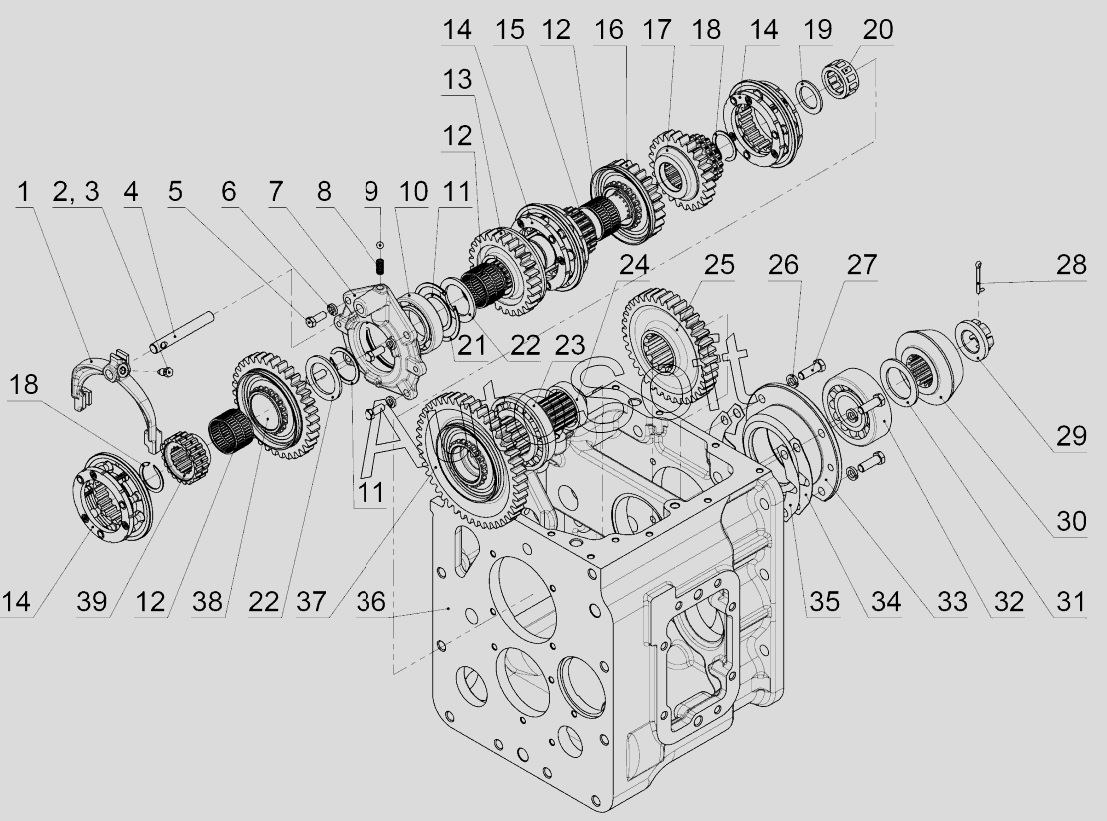

Каталог запасных частей к технике: МТЗ 923.5 (2013). Вал первичный и Вал вторичный синхро-КП
30
20
21
22
22
23
24
25
26
27
28
29
29
29
19
31
32
33
34
35
36
37
38
38
38
39
8
37
1
1
1
2
3
4
4
4
5
6
7
15
9
10
11
11
12
12
12
13
14
14
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Вилка | |
| 1 | 7***1 | Вилка | |
| 1 | 7***Б | Вилка | |
| 2 | 2***1 | Болт | |
| 3 | 1***С | Проволока | |
| 4 | 7***1 | Валик | |
| 4 | 7***1 | Валик | |
| 5 | М***9 | Болт | |
| 6 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 7 | 7***Б | Стакан | |
| 8 | 5***А | Пружина фиксатора | |
| 9 | 1***0 | Шарик ГОСТ 3722-81 | |
| 10 | 2***1 | Подшипник | |
| 11 | 2***0 | Кольцо | |
| 12 | 3***6 | Подшипник | |
| 13 | 7***0 | Шестерня | |
| 14 | 7***А | Синхронизатор | |
| 15 | 7***0 | Вал первичный | |
| 15 | 7***2 | Вал | |
| 16 | 7***0 | Шестерня | |
| 17 | 7***5 | Шестерня | |
| 18 | С***0 | Кольцо | |
| 19 | 7***9 | Кольцо | |
| 20 | 8***Д | Подшипник | |
| 21 | 2***0 | Кольцо | |
| 22 | 7***6 | Шайба | |
| 23 | 6***2 | Подшипник | |
| 24 | 5***2 | Втулка распорная | |
| 25 | 5***4 | Шестерня II ступени редуктора | |
| 26 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 27 | М***9 | Болт | |
| 28 | 5***9 | Шплинт 5х45.019 | |
| 29 | 5***3 | Гайка М36х1,5 | |
| 29 | 5***А | Гайка | |
| 30 | 5***Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 31 | 5***А | Шайба | |
| 32 | 6***2 | Подшипник | |
| 33 | 5***5 | Стакан | |
| 34 | 5***8 | Прокладка регулировочная 0,2 мм | |
| 35 | 5***9 | Прокладка регулировочная 0,5 мм | |
| 36 | 5***1 | Корпус | |
| 37 | 7***0 | Вал вторичный | |
| 37 | 7***0 | Вал | |
| 38 | 7***0 | Шестерня | |
| 38 | 7***1 | Шестерня | |
| 39 | 7***8 | Втулка |
