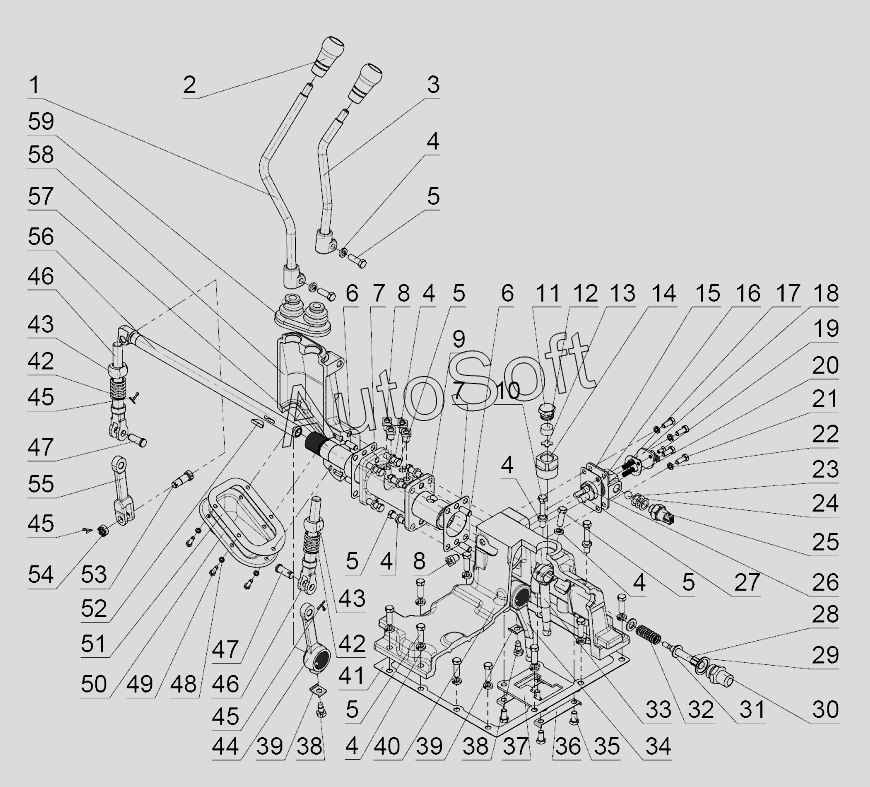

Каталог запасных частей к технике: МТЗ 923.5 (2013). Механизм 2-х рычажного управления КП
35
42
42
41
40
39
39
38
38
37
37
37
36
43
43
34
33
32
31
30
29
28
51
59
58
57
56
55
54
53
52
27
50
49
48
47
47
46
46
45
45
45
44
2
10
9
8
8
7
7
6
6
5
5
5
5
5
4
4
4
4
4
4
3
11
1
14
15
58
1
3
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 920-1702010-Б-01 | 9***1 | Управление КП | |
| 920-1702010-Б-05 | 9***5 | Управление КП | |
| 1 | 9***Б | Рычаг | |
| 1 | 9***0 | Рычаг | |
| 2 | А***0 | Рукоятка | |
| 3 | 9***Б | Рычаг | |
| 3 | 9***0 | Рычаг | |
| 4 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 5 | М***9 | Болт ГОСТ 7796-70 | |
| 6 | Ш***5 | Штифт | |
| 7 | 9***6 | Прокладка | |
| 8 | 9***7 | Заглушка | |
| 9 | 9***Б | Проставка | |
| 10 | М***9 | Болт | |
| 11 | 5***9 | Пробка сапуна | |
| 12 | 5***3 | Фильтр | |
| 13 | 5***2 | Шайба сапуна | |
| 14 | 5***0 | Сапун | |
| 14 | 5***2 | Корпус сапуна | |
| 15 | 9***0 | Корпус | |
| 15 | 9***1 | Корпус | |
| 16 | 9***2 | Прокладка | |
| 17 | 8***4 | Пружина | |
| 18 | 9***4 | Крышка | |
| 19 | В***9 | Винт | |
| 20 | 9***3 | Прокладка | |
| 21 | М***9 | Болт | |
| 22 | Ш***Т | Шайба 8Т | |
| 23 | Ш***0 | Шарик | |
| 24 | 5***8 | Прокладка | |
| 25 | В***1 | Выключатель | |
| 26 | 9***6 | Толкатель | |
| 27 | 9***7 | Толкатель | |
| 28 | 9***4 | Винт | |
| 29 | 8***8 | Шайба | |
| 30 | 8***2 | Корпус | |
| 31 | С***9 | Шайба | |
| 32 | 9***3 | Пружина | |
| 33 | 7***1 | Рычаг | |
| 34 | 9***6 | Рычаг | |
| 35 | М***9 | Болт | |
| 36 | 5***А | Пластина стопорная | |
| 37 | 9***4 | Пластина | |
| 37 | Р***4 | Пластина | |
| 38 | 9***1 | Болт | |
| 39 | 5***7 | Шайба | |
| 40 | 9***Б | Крышка | |
| 41 | 5***6 | Прокладка | |
| 42 | 7***7 | Пружина | |
| 43 | 1***2 | Сфера | |
| 44 | 9***7 | Рычаг | |
| 45 | Ш***9 | Шплинт | |
| 46 | 8***4 | Вилка | |
| 47 | П***2 | Палец | |
| 48 | Ш***Т | Шайба | |
| 49 | М***9 | Болт | |
| 50 | 9***Б | Крышка | |
| 51 | 9***4 | Прокладка | |
| 52 | С***1 | Шпонка | |
| 53 | 8***8 | Болт | |
| 54 | М***9 | Гайка | |
| 55 | 9***8 | Вилка | |
| 56 | 9***1 | Вал | |
| 57 | 9***1 | Труба | |
| 58 | 9***1 | Корпус | |
| 58 | 9***1 | Корпус | |
| 59 | 9***9 | Чехол |
