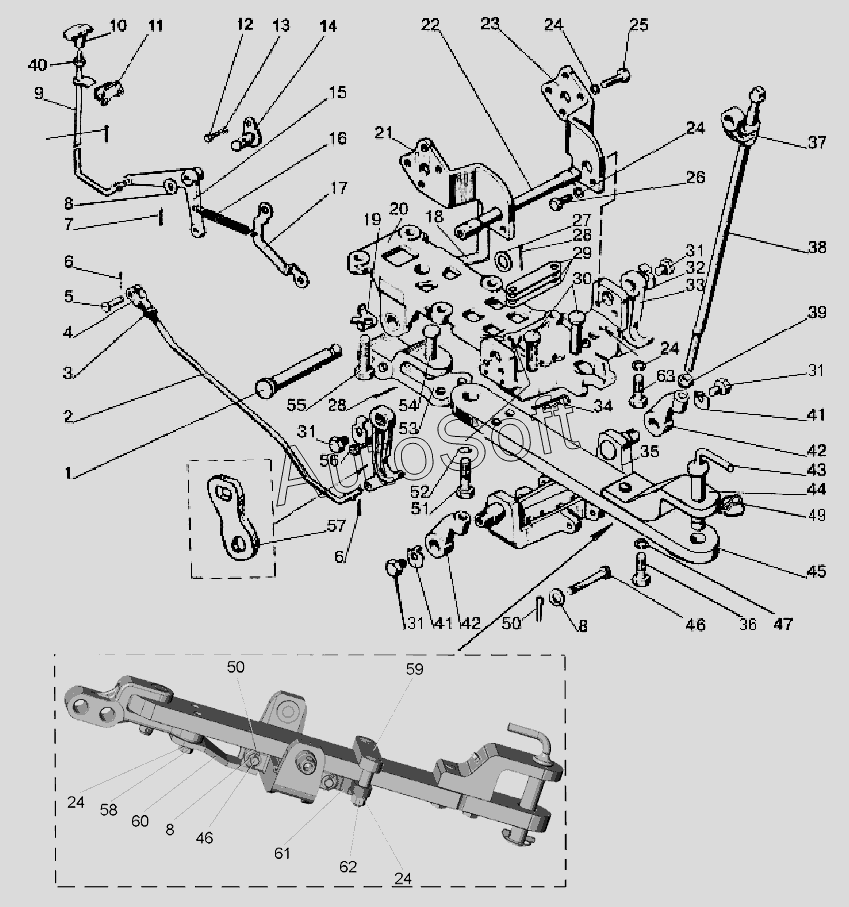

Каталог запасных частей к технике: МТЗ-80.1 (2015). Устройство прицепное. Наладка «маятник», вариант «маятник» и «прицеп»
37
45
44
43
42
42
41
41
40
39
38
46
46
36
35
34
33
32
31
31
31
31
30
55
63
62
62
61
60
59
58
57
56
29
29
29
54
53
52
51
50
50
49
47
5
13
12
11
10
9
8
8
8
7
6
6
14
4
3
2
1
22
28
28
27
26
25
24
24
24
24
24
23
21
20
19
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-2707110-А2 | 8***2 | Устройство прицепное | |
| 80-2707110-А2 | 8***2 | Устройство прицепное | |
| 80-2707110-А2 | 8***2 | Устройство прицепное | |
| 80-2707110-А2 | 8***2 | Устройство прицепное | |
| 1 | 8***3 | Палец | |
| 2 | 8***Б | Тяга | |
| 3 | М***9 | Гайка | |
| 4 | 5***3 | Вилка | |
| 5 | 1***2 | Палец | |
| 6 | 3***9 | Шплинт | |
| 7 | 3***9 | Шплинт | |
| 8 | С***9 | Шайба | |
| 9 | 8***Б | Рукоятка | |
| 10 | 5***А | Рукоятка | |
| 11 | 8***2 | Кронштейн | |
| 12 | М***9 | Болт | |
| 13 | 1***Т | Шайба | |
| 14 | 7***Б | Фланец оси | |
| 15 | 7***9 | Рычаг | |
| 16 | 5***2 | Пружина | |
| 17 | 7***1 | Кронштейн | |
| 18 | 8***1 | Пластина правая | |
| 19 | 7***4 | Шайба | |
| 20 | 8***1 | Кронштейн | |
| 21 | 8***6 | Боковина | |
| 22 | 8***1 | Ось | |
| 23 | 8***1 | Боковина | |
| 24 | 1***Т | Шайба | |
| 25 | М***9 | Болт | |
| 26 | М***9 | Болт | |
| 27 | 7***2 | Шайба | |
| 28 | 6***9 | Шплинт | |
| 29 | 7***9 | Пластина 1,0 мм | |
| 29 | 7***1 | Пластина 0,5 мм | |
| 29 | 7***2 | Пластина 0,2 мм | |
| 30 | 8***8 | Палец | |
| 31 | 8***7 | Болт | |
| 32 | 8***3 | Шайба | |
| 33 | 8***7 | Захват | |
| 34 | А***1 | Шплинт | |
| 35 | 8***Б | Поперечина | |
| 36 | 8***Б | Болт | |
| 37 | 7***1 | Серьга | |
| 38 | 7***Б | Винт тяги | |
| 39 | 4***2 | Гайка | |
| 40 | М***9 | Гайка | |
| 41 | 8***8 | Шайба | |
| 42 | 7***Б | Гайка тяги | |
| 43 | 2***1 | Шкворень | |
| 44 | 1***5 | Накладка | |
| 45 | 8***1 | Тяга | |
| 46 | 8***3 | Ось | |
| 47 | 1***6 | Шайба | |
| 49 | 8***0 | Чека | |
| 50 | 5***9 | Шплинт | |
| 51 | 8***1 | Болт | |
| 52 | 1***Т | Шайба | |
| 53 | 8***4 | Серьга | |
| 54 | 8***7 | Палец | |
| 55 | 4***1 | Болт | |
| 56 | 8***8 | Болт | |
| 57 | 8***7 | Проушина | |
| 58 | М***9 | Болт | |
| 59 | 8***Б | Скоба | |
| 60 | 8***5 | Кронштейн | |
| 61 | 8***Б | Серьга | |
| 62 | М***9 | Гайка | |
| 63 | М***9 | Болт |
