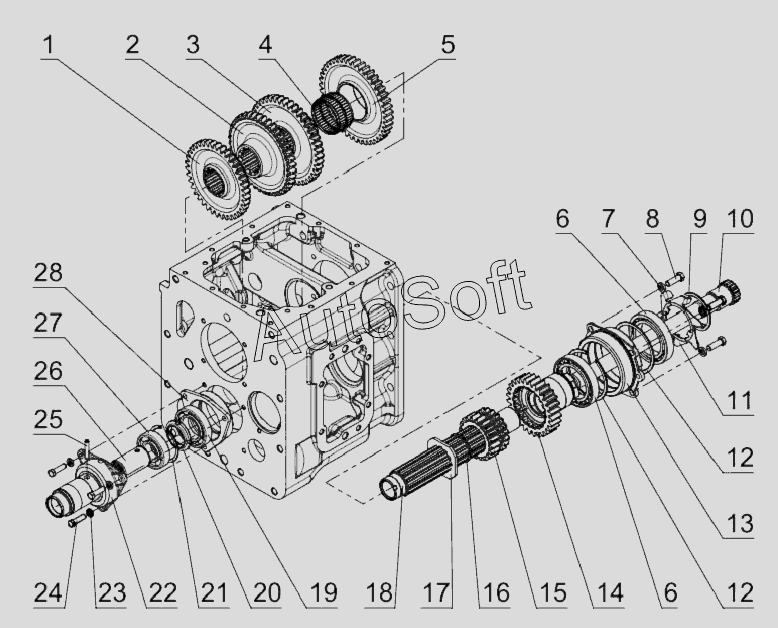

Каталог запасных частей к технике: МТЗ-80.1 (2015). Вал промежуточный. Вал внутренний
5
28
1
2
3
4
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Шестерня V передачи и з. х. | |
| 2 | 5***6 | Шестерня IV передачи | |
| 3 | 5***4 | Шестерня III передачи | |
| 4 | 3***Е | Подшипник | |
| 5 | Ф***Б | Шестерня промежуточная | |
| 5 | Ф***А | Шестерня | |
| 6 | 6***1 | Подшипник | |
| 7 | 1***Т | Шайба | |
| 8 | М***9 | Болт | |
| 9 | 2***5 | Кольцо | |
| 10 | 5***5 | Вал внутренний | |
| 11 | 5***1 | Крыльчатка | |
| 12 | 2***5 | Кольцо | |
| 13 | 5***5 | Стакан | |
| 14 | 5***А | Шестерня II ступени редуктора в сборе | |
| 14 | 5***А | Шестерня II ступени редуктора | |
| 15 | 7***6 | Шестерня 1-й ступени редуктора | |
| 16 | 5***7 | Упор | |
| 17 | 5***3 | Шайба упорная | |
| 18 | 7***1 | Вал промежуточный | |
| 19 | 6***1 | Подшипник | |
| 20 | 5***1 | Гайка вала | |
| 21 | 2***0 | Кольцо | |
| 22 | 7***0 | Гнездо вала в сборе | |
| 22 | 7***6 | Гнездо | |
| 23 | 1***Т | Шайба | |
| 24 | М***9 | Болт | |
| 25 | А***Г | Штифт | |
| 26 | 5***8 | Втулка | |
| 27 | 3***А | Подшипник | |
| 28 | 5***4 | Гнездо подшипника | |
| 28 | 5***0 | Гнездо подшипника с подшипником в сборе |
