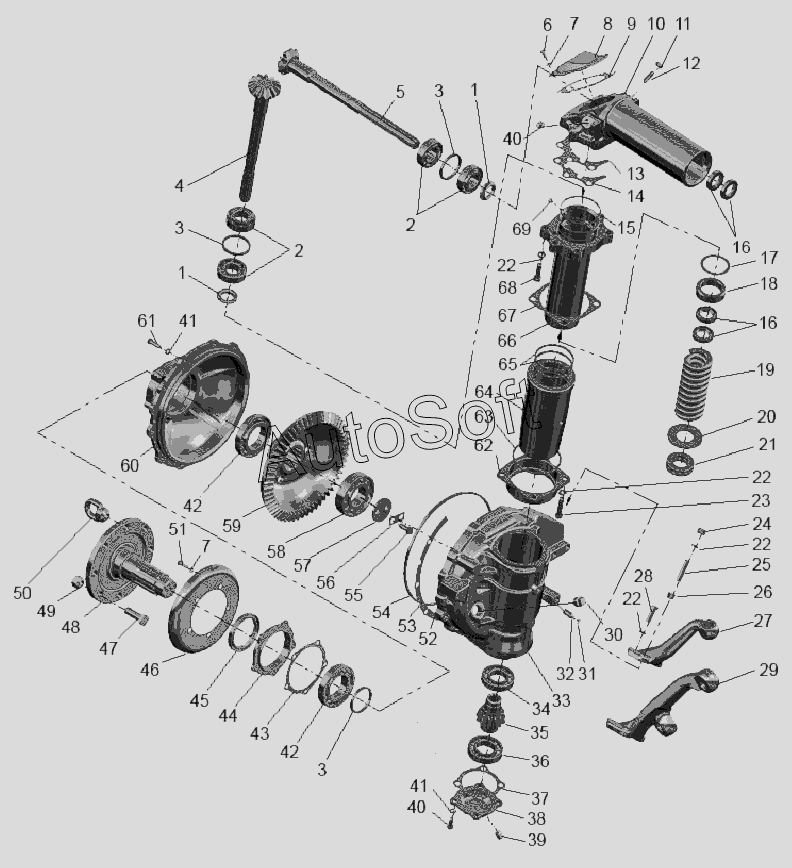

Каталог запасных частей к технике: МТЗ-80.1 (2015). Редуктор конечной передачи ПВМ (для ПВМ 72-2300020-А-04 («БЕЛАРУС-82.1»))
59
44
33
33
4
5
1
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
34
35
36
37
38
39
40
40
41
41
42
42
43
45
46
47
48
49
50
51
52
53
54
55
56
57
58
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-2308100-03 | 5***3 | Верхняя коническая пара | |
| 72-2308005-08 | 7***8 | Редуктор левый | |
| 72-2308010-07 | 7***7 | Редуктор правый | |
| 72-2308020-Б | 7***Б | Крышка с подшипником и кольцом регулировочным в сборе | |
| 1 | 5***7 | Гайка | |
| 2 | 7***А | Подшипник | |
| 3 | 7***1 | Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) | |
| 3 | 7***1 | Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) | |
| 3 | 7***2 | Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) | |
| 3 | 7***3 | Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) | |
| 3 | 7***4 | Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) | |
| 3 | 7***5 | Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) | |
| 3 | 7***6 | Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) | |
| 3 | 7***7 | Кольцо регулировочное В=6,85 мм | |
| 3 | 7***8 | Кольцо регулировочное В=7,00 мм | |
| 3 | 7***9 | Кольцо регулировочное В=7,15 мм | |
| 3 | 7***0 | Кольцо регулировочное В=7,30 мм | |
| 3 | 7***1 | Кольцо регулировочное В=7,45 мм | |
| 4 | 5***3 | Вал | |
| 4 | 5***5 | Вал с подшипниками в сборе | |
| 5 | 5***5 | Полуось | |
| 5 | 5***1 | Полуось с подшипниками в сборе | |
| 6 | М***9 | Болт | |
| 7 | 8***Т | Шайба | |
| 8 | 5***А | Крышка | |
| 9 | 5***1 | Прокладка | |
| 10 | 5***5 | Корпус | |
| 11 | М***9 | Гайка | |
| 12 | 7***6 | Винт | |
| 13 | 5***8 | Прокладка регулировочная В = 0,5 мм | |
| 14 | 5***9 | Прокладка регулировочная В = 0,2 мм | |
| 15 | 0***4 | Кольцо | |
| 16 | 2***1 | Манжета | |
| 17 | 5***А | Прокладка | |
| 18 | 5***А | Обойма | |
| 19 | 5***1 | Пружина | |
| 20 | 7***А | Шайба | |
| 21 | 8***8 | Подшипник | |
| 22 | 1***Т | Шайба | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | М***9 | Гайка | |
| 25 | 7***4 | Шпилька | |
| 26 | 7***9 | Втулка | |
| 27 | 7***4 | Рычаг правый | |
| 28 | М***9 | Болт | |
| 29 | 7***1 | Рычаг левый | |
| 30 | П***4 | Пробка | |
| 31 | 0***4 | Кольцо | |
| 32 | 5***9 | Штифт | |
| 33 | 5***2 | Корпус правый | |
| 33 | 5***2 | Корпус левый | |
| 33 | 5***2 | Корпус редуктора правый | |
| 33 | 5***2 | Корпус редуктора левый | |
| 34 | 2***А | Подшипник | |
| 35 | 5***0 | Шестерня 52-2308061в сборе с подшипниками | |
| 35 | 5***1 | Шестерня | |
| 36 | 2***А | Подшипник | |
| 37 | 5***4 | Прокладка | |
| 38 | 5***5 | Крышка | |
| 39 | П***8 | Пробка | |
| 40 | М***9 | Болт | |
| 41 | 1***Т | Шайба | |
| 42 | 6***А | Подшипник | |
| 43 | 7***Б | Прокладка | |
| 44 | 7***Б | Корпус сальника | |
| 44 | 7***Б | Корпус сальника с манжетой в сборе | |
| 45 | 2***1 | Манжета | |
| 46 | 7***Б | Грязевик | |
| 47 | 4***6 | Болт | |
| 48 | 7***1 | Фланец с болтом в сборе | |
| 48 | 8***7 | Фланец | |
| 49 | 4***7 | Гайка | |
| 50 | 7***1 | Гайка специальная | |
| 51 | М***9 | Болт | |
| 52 | 7***Б | Прокладка регулировочная В=0,5 мм | |
| 53 | 7***1 | Прокладка регулировочная В=0,8 мм | |
| 54 | 2***4 | Кольцо | |
| 55 | 7***8 | Болт | |
| 56 | 7***3 | Пластина | |
| 57 | 7***1 | Шайба | |
| 58 | 2***М | Подшипник | |
| 59 | 7***2 | Шестерня | |
| 59 | 8***3 | Шестерня | |
| 60 | 7***Б | Крышка | |
| 61 | М***9 | Болт ГОСТ 7796-70 | |
| 62 | 5***1 | Корпус | |
| 63 | 7***4 | Кольцо | |
| 64 | 5***1 | Гильза | |
| 65 | 5***А | Кольцо | |
| 66 | 7***А | Труба | |
| 66 | 7***А | Труба | |
| 67 | 5***6 | Прокладка | |
| 68 | М***9 | Болт | |
| 69 | 7***1 | Винт |
