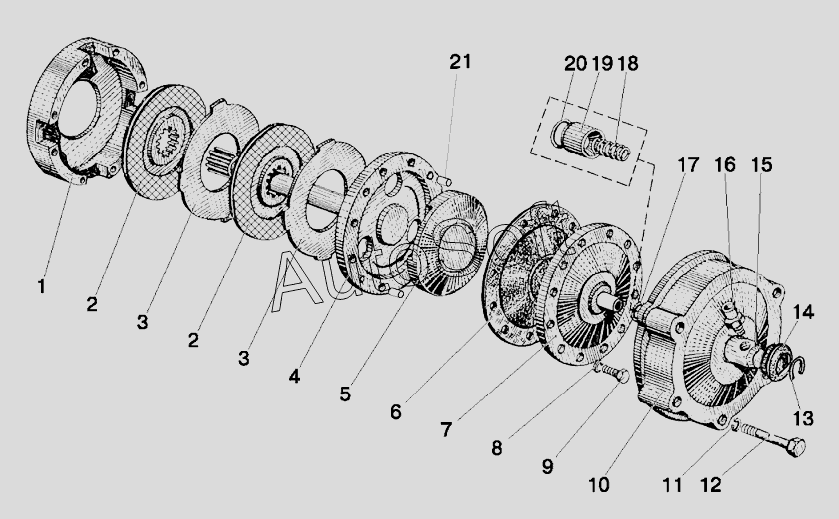

Каталог запасных частей к технике: МТЗ-80.1 (2015). Механизм блокировки дифференциала
15
1
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-2409010-Б | 7***Б | Муфта блокировочная в сборе | |
| 1 | 7***A | Корпус муфты | |
| 2 | 7***1 | Диск | |
| 2 | 7***4 | Диск тормозной | |
| 3 | 7***8 | Диск отжимной | |
| 4 | 7***0 | Вал блокировочный | |
| 5 | 7***8 | Диск нажимной | |
| 6 | 7***1 | Диафрагма | |
| 7 | 7***Б | Крышка диафрагмы | |
| 8 | 8***Т | Шайба | |
| 9 | М***9 | Болт | |
| 10 | 7***6 | Кожух | |
| 11 | 1***Т | Шайба | |
| 12 | М***9 | Болт | |
| 13 | С***0 | Кольцо | |
| 14 | 8***A | Уплотнитель | |
| 15 | 7***Б | Переходник | |
| 15 | 8***0 | Переходник | |
| 16 | 7***7 | Штуцер | |
| 17 | 0***4 | Кольцо | |
| 18 | 5***A | Пружина | |
| 19 | 7***A | Втулка | |
| 20 | 7***Б | Кольцо | |
| 21 | Ш***6 | Штифт |
