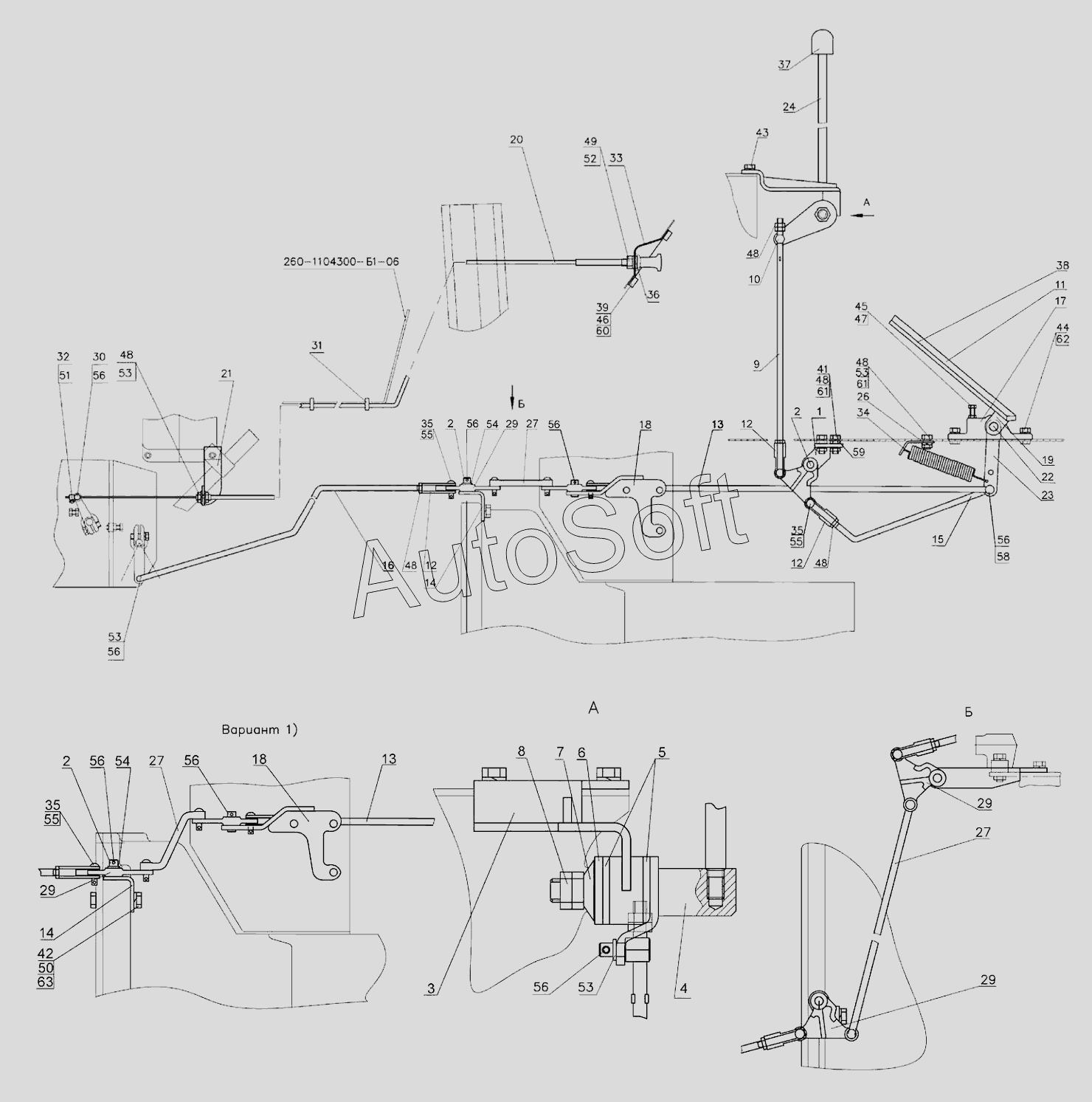

Каталог запасных частей к технике: МТЗ-80.1 (2015). Управление подачей топлива 1221-1108005 (с управлением гидронавесной системой типа «Joystick»)
32
41
39
38
37
36
35
35
35
35
34
33
43
31
30
29
29
29
29
27
27
27
27
26
24
23
22
53
53
53
53
260-1104300-Б1-06
62
61
61
60
59
58
56
56
56
56
56
56
56
56
55
55
55
54
54
21
52
51
49
48
48
48
48
48
48
47
46
45
44
14
7
6
5
4
3
2
2
2
1
16
8
13
15
14
20
20
20
19
18
18
17
16
14
13
13
12
12
12
12
11
10
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221-1108005 | 1***5 | Управление подачей топлива | |
| 1221-1108005-Б | 1***Б | Управление подачей топлива | |
| 1221-1108040 | 1***0 | Управление | |
| 260-1104300-Б1-06 | 2***6 | Топливопровод 6-го цилиндра | |
| 80В-1108510-А | 8***А | Педаль | |
| 1 | 1***5 | Кронштейн | |
| 1 | 1***6 | Кронштейн | |
| 2 | Р***8 | Палец | |
| 3 | 1***0 | Кронштейн | |
| 4 | 1***5 | Валик | |
| 5 | 8***8 | Шайба фрикционная | |
| 6 | 8***8 | Шайба | |
| 7 | 8***7 | Пружина тарельчатая | |
| 8 | М***9 | Гайка | |
| 9 | 1***0 | Тяга | |
| 9 | 1***3 | Тяга | |
| 10 | 7***7 | Бонка | |
| 11 | 8***4 | Подушка | |
| 12 | 8***2 | Наконечник тяги | |
| 12 | 8***А | Наконечник | |
| 13 | 8***5 | Тяга | |
| 13 | 8***1 | Тяга | |
| 13 | 8***6 | Тяга | |
| 13 | 8***1 | Тяга | |
| 14 | 8***А | Кронштейн | |
| 14 | 8***А | Кронштейн | |
| 14 | 8***0 | Кронштейн | |
| 14 | 8***2 | Кронштейн | |
| 15 | 1***9 | Тяга | |
| 15 | 1***0 | Тяга | |
| 16 | 1***2 | Тяга | |
| 16 | 1***2 | Тяга | |
| 16 | 8***0 | Тяга | |
| 16 | 8***1 | Тяга | |
| 17 | 8***А | Опора | |
| 18 | 8***5 | Кронштейн | |
| 19 | 8***А | Подставка | |
| 20 | 8***А | Трос | |
| 20 | 8***1 | Трос | |
| 20 | 8***2 | Трос | |
| 21 | 8***6 | Кронштейн | |
| 22 | 8***Б | Ось | |
| 23 | 8***3 | Рычаг | |
| 24 | 9***6 | Рукоятка | |
| 26 | 8***1 | Кронштейн | |
| 27 | 1***А | Тяга | |
| 27 | 8***1 | Тяга | |
| 29 | 8***6 | Рычаг | |
| 30 | 8***7 | Бонка | |
| 31 | 8***5 | Манжета | |
| 32 | 7***1 | Фиксатор | |
| 33 | 8***1 | Щиток | |
| 34 | 7***9 | Пружина | |
| 35 | 6***2 | Палец | |
| 35 | 7***1 | Палец | |
| 36 | 7***3 | Втулка | |
| 37 | А***0 | Рукоятка | |
| 38 | А***1 | Чехол | |
| 39 | А***7 | Колпачок | |
| 41 | М***9 | Болт | |
| 43 | М***9 | Болт | |
| 44 | М***9 | Болт | |
| 45 | М***9 | Болт ГОСТ 7796-70 | |
| 46 | М***9 | Болт ГОСТ 7796-70 | |
| 47 | М***9 | Гайка | |
| 48 | М***9 | Гайка | |
| 49 | М***9 | Гайка | |
| 51 | В***9 | Винт | |
| 52 | С***9 | Шайба | |
| 53 | С***9 | Шайба | |
| 54 | С***9 | Шайба | |
| 55 | 2***9 | Шплинт | |
| 56 | 3***9 | Шплинт | |
| 58 | 8***0 | Палец | |
| 59 | М***9 | Гайка | |
| 60 | 6***Т | Шайба | |
| 61 | 8***Т | Шайба | |
| 62 | 1***Т | Шайба |
