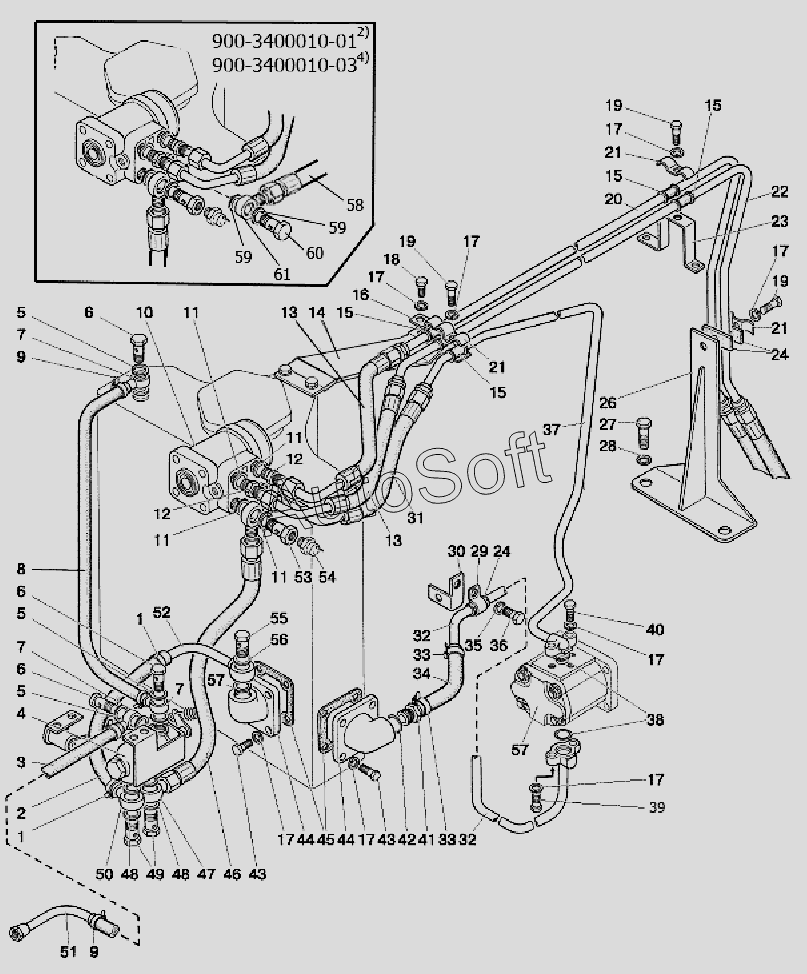

Каталог запасных частей к технике: МТЗ-80.1 (2015). Арматура рулевого управления 900-3400010/-01/-02/-03
46
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
30
47
48
48
49
50
51
52
53
54
55
56
57
57
58
59
59
60
61
13
13
900-3400010-01
900-3400010-03
1
1
2
3
4
5
5
5
6
6
6
7
7
7
8
9
9
10
11
11
11
11
12
12
14
15
15
15
15
16
17
17
17
17
17
17
17
17
18
19
19
19
20
21
21
21
22
23
24
24
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 900-3400010 | 9***0 | Рулевое управление | |
| 900-3400010-01 | 9***1 | Рулевое управление | |
| 900-3400010-02 | 9***2 | Рулевое управление | |
| 900-3400010-03 | 9***3 | Рулевое управление | |
| 1 | 5***2 | Хомут с червячной резьбой 16-27 | |
| 2 | 8***2 | Шланг | |
| 3 | 1***2 | Рукав | |
| 4 | 8***Б | Кран блокировки | |
| 5 | 4***8 | Шайба РМ14 | |
| 6 | Д***1 | Болт | |
| 7 | Ф***0 | Маслопровод | |
| 8 | 9***1 | Шланг | |
| 9 | 5***1 | Хомут | |
| 10 | 3***1 | Насос-дозатор 100 ON | |
| 11 | 4***0 | Шайба РМ1/2 | |
| 12 | Ф***4 | Штуцер | |
| 13 | 4***5 | Рукав высокого давления | |
| 14 | 8***1 | Кронштейн | |
| 15 | 7***7 | Втулка | |
| 16 | 7***1 | Держатель | |
| 17 | 8***Т | Шайба | |
| 18 | М***9 | Болт | |
| 19 | М***9 | Болт | |
| 20 | 9***0 | Маслопровод | |
| 21 | 7***6 | Планка | |
| 22 | 9***0 | Маслопровод | |
| 23 | 9***3 | Кронштейн | |
| 24 | 7***8 | Прокладка | |
| 26 | 1***0 | Кронштейн | |
| 27 | М***9 | Болт | |
| 28 | 1***Т | Шайба | |
| 29 | 5***1 | Кронштейн | |
| 30 | 8***2 | Кронштейн | |
| 31 | 4***7 | Рукав высокого давления | |
| 32 | Ф***0 | Маслопровод | |
| 33 | 5***3 | Хомут с червячной резьбой 20-32 | |
| 34 | 9***4 | Шланг | |
| 35 | 1***Т | Шайба | |
| 36 | М***9 | Болт | |
| 37 | Ф***0 | Маслопровод | |
| 38 | 0***4 | Кольцо | |
| 39 | М***9 | Болт | |
| 40 | М***9 | Болт | |
| 41 | 9***0 | Штуцер | |
| 42 | 0***4 | Кольцо | |
| 43 | М***9 | Болт | |
| 44 | 8***1 | Патрубок | |
| 45 | 7***3 | Прокладка | |
| 46 | 4***5 | Рукав высокого давления | |
| 47 | 5***9 | Угольник | |
| 48 | 4***0 | Шайба РМ1/2 | |
| 49 | 4***2 | Болт | |
| 50 | 1***0 | Маслопровод | |
| 51 | 7***0 | Маслопровод | |
| 52 | 6***1 | Маслопровод | |
| 53 | 8***2 | Болт | |
| 54 | Д***М | Датчик | |
| 55 | 4***7 | Болт | |
| 56 | 4***1 | Шайба РМ22 | |
| 57 | Н***Л | Насос шестеренный | |
| 58 | 4***7 | Рукав высокого давления | |
| 59 | 4***0 | Шайба РМ1/2 | |
| 60 | 8***5 | Болт | |
| 61 | 5***9 | Угольник |
