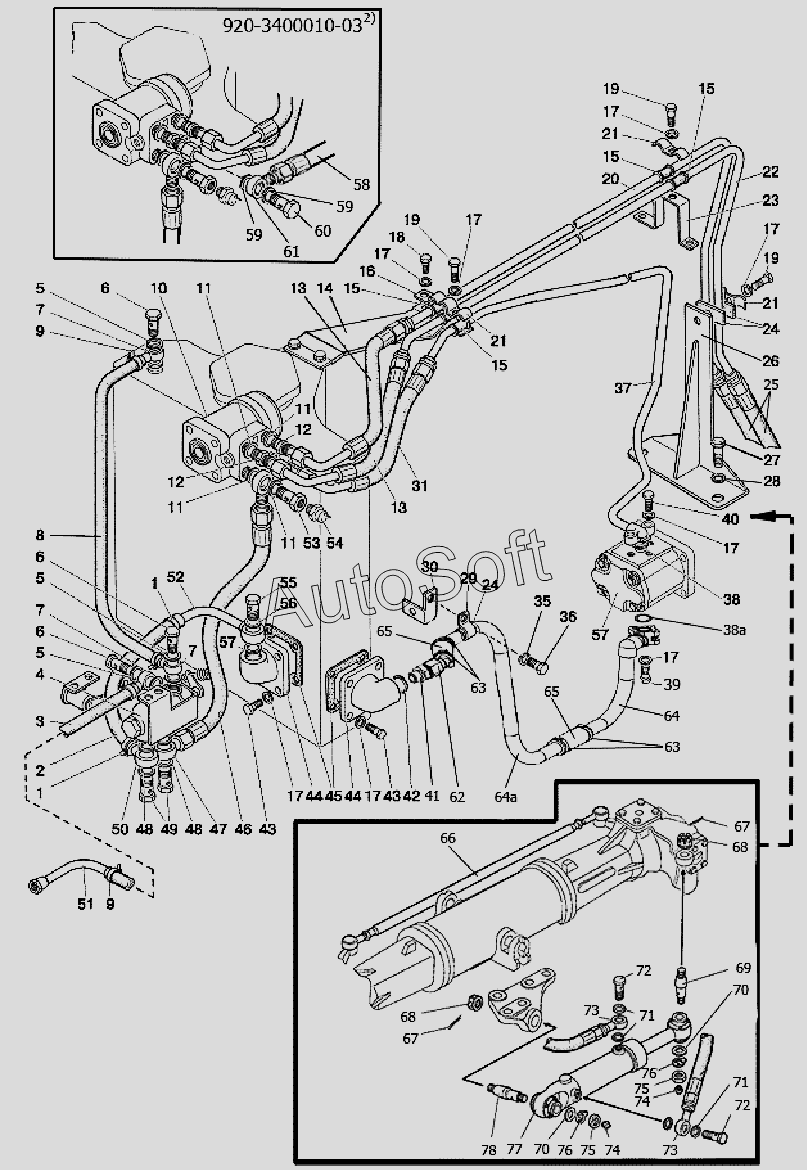

Каталог запасных частей к технике: МТЗ-80.1 (2015). Управление рулевое 920-3400010-01/-03
920-3400010-03
1
1
2
3
4
5
5
5
6
6
6
7
7
7
8
9
9
10
11
11
11
11
12
12
13
13
14
15
15
15
15
16
17
17
17
17
17
17
17
17
18
19
19
19
20
21
21
21
22
23
24
24
25
26
27
28
29
30
31
35
36
37
38
38а
39
40
41
42
43
43
44
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
57
58
59
59
60
61
62
63
63
64
64а
65
65
66
67
67
68
68
69
70
70
71
71
72
72
73
73
74
74
75
75
76
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 920-3400010-01 | 9***1 | Управление рулевое | |
| 920-3400010-03 | 9***3 | Управление рулевое гидрообъемное | |
| 1 | 5***2 | Хомут с червячной резьбой 16-27 | |
| 10 | 3***2 | Насос-дозатор 160 ON | |
| 11 | 4***0 | Шайба РМ1/2 | |
| 12 | Ф***4 | Штуцер | |
| 13 | 4***5 | Рукав высокого давления | |
| 14 | 8***1 | Кронштейн | |
| 15 | 7***7 | Втулка | |
| 16 | 7***1 | Держатель | |
| 17 | 8***Т | Шайба | |
| 18 | М***9 | Болт | |
| 19 | М***9 | Болт | |
| 2 | 8***2 | Шланг | |
| 20 | 9***0 | Маслопровод | |
| 21 | 7***6 | Планка | |
| 22 | 9***0 | Маслопровод | |
| 23 | 9***3 | Кронштейн | |
| 24 | 7***8 | Прокладка | |
| 25 | 4***2 | Рукав высокого давления | |
| 26 | 1***0 | Кронштейн | |
| 27 | М***9 | Болт | |
| 28 | 1***Т | Шайба | |
| 29 | 1***4 | Скоба | |
| 3 | 1***2 | Рукав | |
| 30 | 8***2 | Кронштейн | |
| 31 | 4***7 | Рукав высокого давления | |
| 32 | Ф***0 | Маслопровод | |
| 33 | 5***3 | Хомут с червячной резьбой 20-32 | |
| 34 | 9***4 | Шланг | |
| 35 | 1***Т | Шайба | |
| 36 | М***9 | Болт | |
| 37 | Ф***0 | Маслопровод | |
| 38 | 0***4 | Кольцо | |
| 38а | 0***2 | Кольцо | |
| 39 | М***9 | Болт ГОСТ 7796-70 | |
| 4 | 8***Б | Кран блокировки | |
| 40 | М***9 | Болт | |
| 41 | Н***1 | Штуцер ввертной | |
| 42 | Р***4 | Шайба | |
| 43 | М***9 | Болт | |
| 44 | 8***1 | Патрубок | |
| 45 | 7***3 | Прокладка | |
| 46 | 4***5 | Рукав высокого давления | |
| 47 | 5***9 | Угольник | |
| 48 | 4***0 | Шайба РМ1/2 | |
| 49 | 4***2 | Болт | |
| 5 | 4***8 | Шайба РМ14 | |
| 50 | 1***0 | Маслопровод | |
| 51 | 7***0 | Маслопровод | |
| 52 | 6***1 | Маслопровод | |
| 53 | 8***2 | Болт | |
| 54 | Д***М | Датчик | |
| 55 | 4***7 | Болт | |
| 56 | 4***1 | Шайба РМ22 | |
| 57 | Н***Л | Насос шестеренчатый | |
| 58 | 4***7 | Рукав высокого давления | |
| 59 | 4***0 | Шайба РМ1/2 | |
| 6 | Д***1 | Болт | |
| 60 | 8***5 | Болт | |
| 61 | 5***9 | Угольник | |
| 62 | С***0 | Патрубок | |
| 63 | 5***4 | Хомут | |
| 64 | 1***А | Маслопровод | |
| 64а | 1***А | Маслопровод | |
| 65 | 1***2 | Шланг | |
| 66 | 1***0 | Тяга рулевая | |
| 67 | 4***9 | Шплинт | |
| 68 | 1***3 | Гайка | |
| 69 | 1***1 | Палец | |
| 7 | Ф***0 | Маслопровод | |
| 70 | С***9 | Шайба | |
| 71 | 4***9 | Шайба РМ3/8 | |
| 72 | Ф***1 | Болт | |
| 73 | 2***А | Угольник поворотный | |
| 74 | 1***р | Масленка | |
| 75 | М***9 | Гайка | |
| 76 | Ф***3 | Шайба стопорная | |
| 77 | Ц***2 | Гидроцилиндр в сборе | |
| 78 | 1***1 | Палец | |
| 8 | 9***1 | Шланг | |
| 9 | 5***1 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
