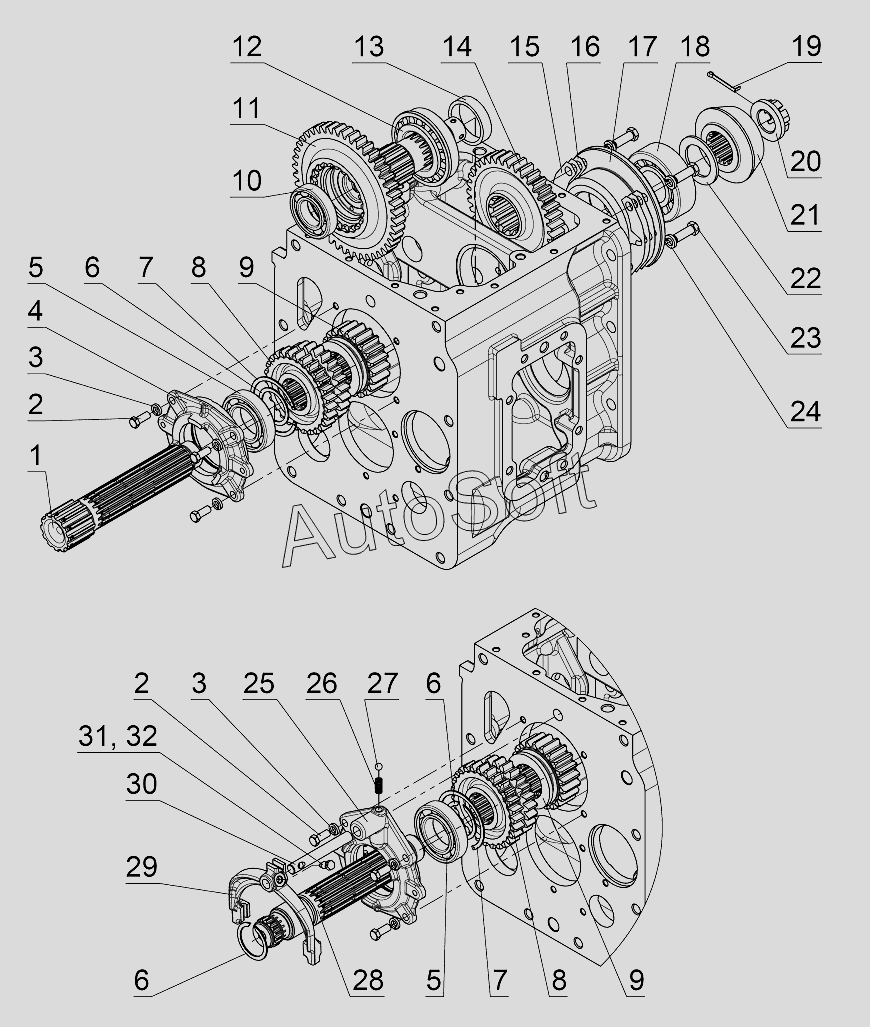

Каталог запасных частей к технике: МТЗ 952.5 (2013). Вал первичный и Вал вторичный механической КП
24
18
15
16
19
20
20
21
22
23
17
25
26
27
28
29
30
31
32
6
6
6
1
2
2
3
3
4
5
5
7
7
8
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***А | Вал первичный в сборе | |
| 1 | 4***А | Вал первичный | |
| 2 | М***9 | Болт | |
| 3 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 4 | 5***4 | Стакан вала | |
| 5 | 2***1 | Подшипник | |
| 6 | 2***0 | Кольцо | |
| 7 | 2***0 | Кольцо | |
| 8 | 5***А | Шестерня IV и V передач | |
| 9 | 5***5 | Шестерня III передачи | |
| 10 | 2***А | Подшипник | |
| 11 | 5***0 | Вал вторичный в сборе | |
| 11 | 5***2 | Вал вторичный | |
| 12 | 6***2 | Подшипник | |
| 13 | 5***2 | Втулка распорная | |
| 14 | 5***4 | Шестерня II ступени редуктора | |
| 15 | 5***8 | Прокладка регулировочная 0,2 мм | |
| 16 | 5***9 | Прокладка регулировочная 0,5 мм | |
| 17 | 5***5 | Стакан | |
| 18 | 6***2 | Подшипник | |
| 19 | 5***9 | Шплинт 5х45.019 | |
| 20 | 5***3 | Гайка М36х1,5 | |
| 20 | 5***А | Гайка | |
| 21 | 5***Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 22 | 5***А | Шайба | |
| 23 | М***9 | Болт | |
| 24 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 25 | 7***Б | Стакан | |
| 26 | 5***А | Пружина | |
| 27 | 1***0 | Шарик ГОСТ 3722-81 | |
| 28 | 8***0 | Вал первичный | |
| 28 | Р***2 | Вал первичный | |
| 29 | 7***1 | Вилка | |
| 29 | 7***Б | Вилка | |
| 30 | 7***1 | Валик | |
| 31 | 2***1 | Болт | |
| 32 | 1***С | Проволока |
