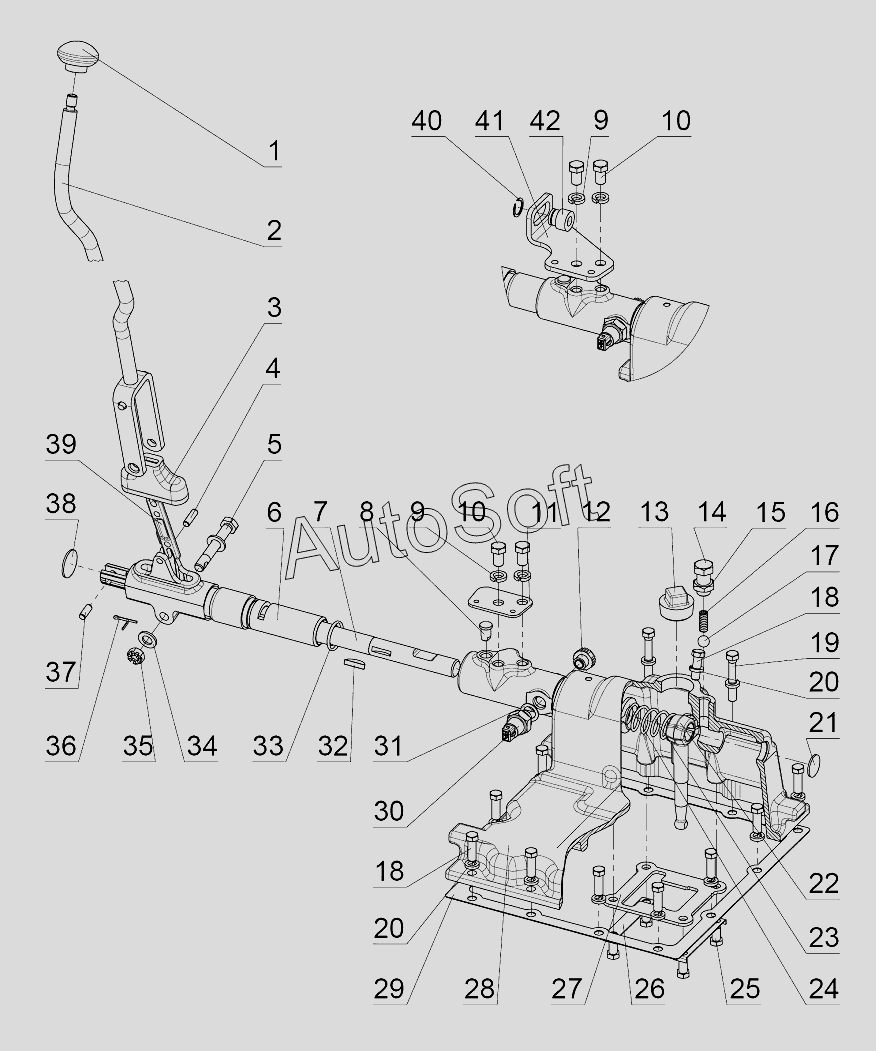

Каталог запасных частей к технике: МТЗ 952.5 (2013). Механизм правого однорычажного управления КП 72-1700010-Б1//-01/-07/-08, 72-1700010-Б1-03/-04, 74-1700010-01/-05/-09/-13, 74-1700010-07/-15
30
30
20
20
21
22
23
24
25
26
27
27
27
27
28
29
19
31
32
33
34
35
36
37
38
39
40
41
42
6
1
2
2
3
4
5
7
8
9
9
10
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Рукоятка | |
| 2 | 7***А | Рычаг | |
| 2 | 7***А | Рычаг | |
| 2 | 9***0 | Рычаг | |
| 2 | 9***5 | Рычаг | |
| 3 | 7***А | Чехол | |
| 4 | Ш***5 | Штифт | |
| 5 | 5***1 | Болт | |
| 6 | 7***Б | Опора | |
| 6 | 7***Б | Опора | |
| 7 | 7***1 | Вал | |
| 8 | 7***5 | Стопор | |
| 9 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 10 | М***9 | Болт ГОСТ 7796-70 | |
| 11 | 8***8 | Кронштейн | |
| 12 | 7***3 | Пробка | |
| 13 | П***4 | Пробка | |
| 14 | 7***4 | Болт | |
| 15 | М***9 | Гайка | |
| 16 | 5***А | Пружина фиксатора | |
| 17 | 1***0 | Шарик 13,8 мм | |
| 18 | М***9 | Болт ГОСТ 7796-70 | |
| 19 | М***9 | Болт | |
| 20 | 1***Т | Шайба ОСТ 37.001.115-75 | |
| 21 | 2***р | Заглушка | |
| 22 | 7***1 | Рычаг | |
| 23 | 7***7 | Пружина | |
| 24 | 7***8 | Шайба | |
| 25 | М***9 | Болт | |
| 26 | 5***А | Пластина стопорная | |
| 27 | 7***4 | Пластина | |
| 27 | 7***4 | Пластина | |
| 27 | Р***4 | Пластина | |
| 27 | Р***4 | Пластина | |
| 28 | 7***1 | Крышка КП | |
| 28 | 7***3 | Крышка КП | |
| 28 | 7***5 | Крышка КП | |
| 28 | 7***7 | Крышка КП | |
| 28 | 7***Б | Крышка | |
| 29 | 5***6 | Прокладка | |
| 30 | 1***Т | Выключатель блокировки запуска | |
| 30 | В***1 | Выключатель ТУ РБ37334210.015-97 | |
| 31 | 5***8 | Прокладка | |
| 32 | С***1 | Шпонка | |
| 33 | 0***4 | Кольцо | |
| 34 | С***9 | Шайба | |
| 35 | М***9 | Гайка | |
| 36 | 3***9 | Шплинт | |
| 37 | Ш***0 | Штифт | |
| 38 | 3***р | Заглушка | |
| 39 | 7***А | Поводок | |
| 40 | С***0 | Кольцо | |
| 41 | 9***0 | Кронштейн | |
| 41 | 9***А | Кронштейн | |
| 42 | 9***2 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
