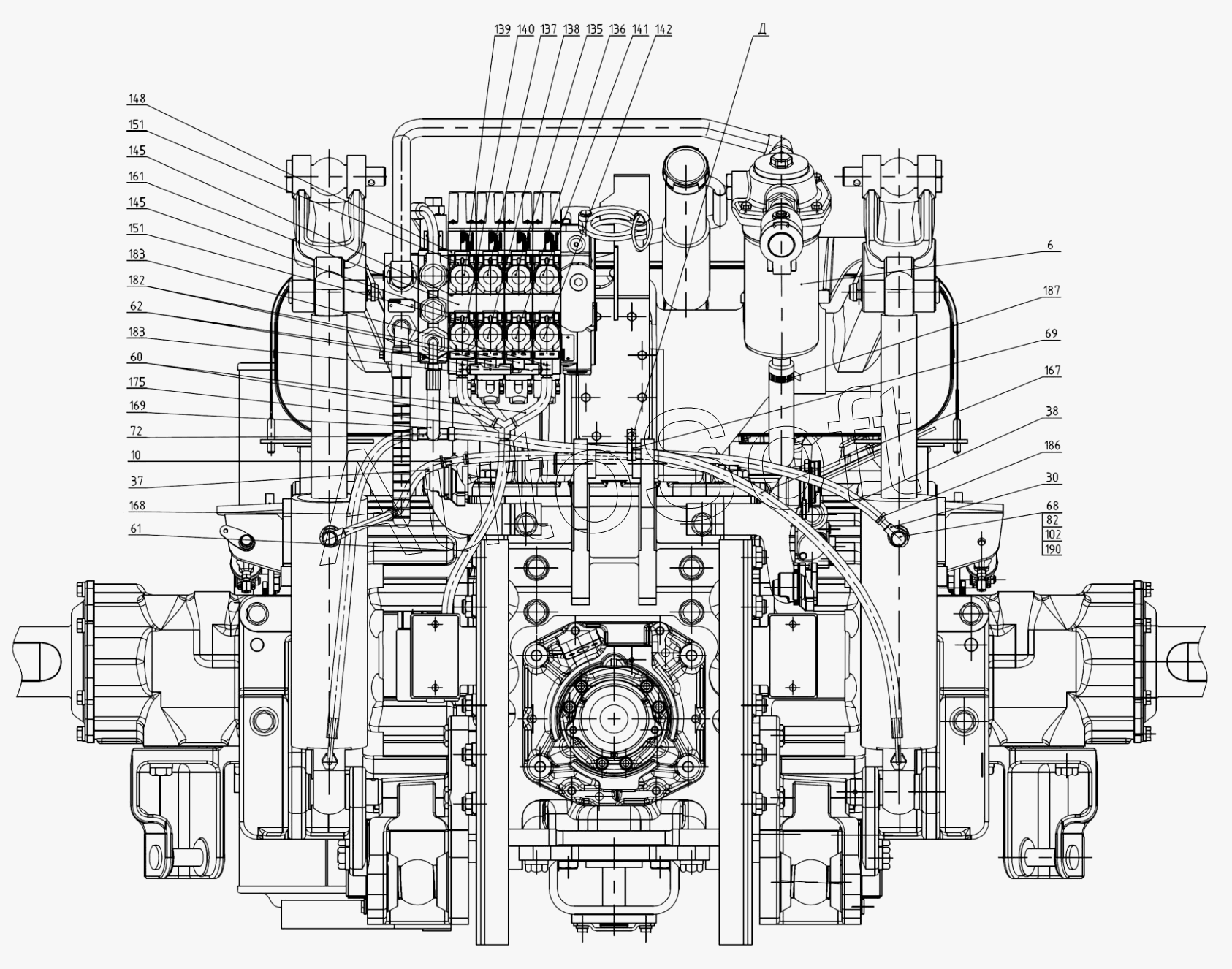

Каталог запасных частей к технике: МТЗ-1523.6 (2018). Гидросистема
6
10
30
37
38
60
61
62
68
69
72
82
102
135
136
137
138
139
140
141
142
145
145
148
151
151
161
167
168
169
175
182
183
183
186
187
190
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Е1525.6-4600010 | Е***0 | Гидросистема | |
| 1 | Е***5 | Труба | |
| 2 | E***0 | Труба | |
| 3 | 1***0 | Труба | |
| 4 | 1***0 | Стяжка | |
| 5 | 1***0 | Бак | |
| 6 | 1***0 | Фильтр | |
| 10 | 3***0 | Тройник | |
| 11 | 3***0 | Патрубок | |
| 12 | 3***0 | Штуцер | |
| 15 | 2***0 | Привод насоса | |
| 17 | 2***0 | Труба | |
| 20 | Е***5 | Кронштейн | |
| 21 | Е***0 | Труба | |
| 25 | 6***0 | Патрубок | |
| 28 | 8***5 | Маслопровод | |
| 29 | С***0 | Труба | |
| 30 | Ф***0 | Маслопровод | |
| 37 | Е***1 | Шланг | |
| 38 | Е***1 | Шланг | |
| 39 | Е***2 | Шланг | |
| 41 | Е***2 | Шланг | |
| 42 | Е***1 | Шланг | |
| 43 | Е***2 | Шланг | |
| 44 | Е***3 | Шланг | |
| 46 | 1***7 | Кронштейн | |
| 47 | 1***8 | Кронштейн | |
| 48 | 3***2 | Штуцер | |
| 49 | 3***7 | Переходник | |
| 50 | 3***1 | Переходник | |
| 51 | 2***2 | Штуцер | |
| 52 | 2***3 | Штуцер | |
| 53 | 2***6 | Кольцо уплотнительное | |
| 55 | 2***Б | Штуцер | |
| 56 | 2***3 | Штуцер | |
| 57 | 2***3 | Штуцер | |
| 58 | 2***1 | Болт | |
| 60 | Р***2 | Шланг | |
| 61 | Р***7 | Шланг | |
| 62 | Р***8 | Шланг | |
| 63 | Р***2 | Кронштейн | |
| 65 | 1***А | Болт | |
| 66 | 1***4 | Прокладка | |
| 68 | 1***8 | Переходник | |
| 69 | 9***2 | Хомутик | |
| 70 | 9***6 | Штуцер | |
| 72 | 6***1 | Тройник | |
| 73 | 8***1 | Заглушка | |
| 74 | П***1 | Хомут | |
| 75 | П***6 | Штуцер | |
| 76 | С***4 | Штуцер | |
| 77 | С***2 | Болт | |
| 78 | 8***3 | Прокладка | |
| 80 | 7***9 | Штуцер | |
| 82 | Д***1 | Болт | |
| 84 | П***2 | Прокладка | |
| 85 | П***m | Пробка | |
| 93 | Б***9 | Болт | |
| 94 | Б***9 | Болт | |
| 95 | Б***9 | Болт | |
| 97 | Б***9 | Болт | |
| 100 | Г***9 | Гайка | |
| 102 | К***4 | Кольцо | |
| 104 | К***2 | Кольцо | |
| 105 | К***2 | Кольцо | |
| 106 | К***4 | Кольцо | |
| 107 | К***2 | Кольцо 030-034-25-2-2 | |
| 108 | К***2 | Кольцо | |
| 110 | Ш***Т | Шайба 8Т | |
| 111 | Ш***Т | Шайба | |
| 112 | Ш***Т | Шайба | |
| 113 | Ш***Т | Шайба | |
| 130 | S***6 | Блок интегральный | |
| 131 | 8***2 | Датчик-гидросигнализатор ДГС-ДД-12-01-А | |
| 132 | 8***1 | Датчик | |
| 133 | R***4 | Клапан | |
| 135 | A***7 | Клипс желтый G+ | |
| 136 | A***8 | Клипс желтый G- | |
| 137 | A***5 | Клипс зеленый V+ | |
| 138 | A***6 | Клипс зеленый V- | |
| 139 | A***9 | Клипс коричневый M+ | |
| 140 | A***0 | Клипс коричневый M- | |
| 141 | A***9 | Клипс красный R+ | |
| 142 | A***0 | Клипс красный R- | |
| 145 | A***5 | Кольцо резиновое ф1,78 | |
| 148 | A***5 | Комплект верхней крышки | |
| 151 | A***4 | Крышка муфты | |
| 155 | A***4 | Маслосборник | |
| 157 | A***0 | Муфта | |
| 158 | М***м | Муфта | |
| 161 | A***9 | Переходник D82 | |
| 165 | 4***1 | Рукав всасывающий | |
| 166 | 4***2 | Рукав всасывающий | |
| 167 | 4***6 | Рукав высокого давления | |
| 168 | 4***3 | Рукав высокого давления | |
| 169 | 4***5 | Рукав высокого давления | |
| 170 | 2***0 | Рукав высокого давления | |
| 173 | 4***1 | Спираль защитная | |
| 175 | A***2 | Тройник | |
| 177 | P***3 | Фильтр | |
| 178 | P***9 | Фильтр | |
| 180 | Ф***1 | Фильтр - сапун ФС-01 | |
| 182 | A***3 | Фитинг | |
| 183 | A***7 | Фитинг | |
| 186 | 5***2 | Хомут с червячной резьбой 16-27 | |
| 187 | 5***4 | Хомут | |
| 188 | 5***7 | Хомут/Clamp NORMA GBS М 53/20 W2 | |
| 190 | 4***8 | Шайба РМ14 | |
| 191 | 4***1 | Шайба РМ22 | |
| 192 | 4***2 | Шайба РМ24 |
