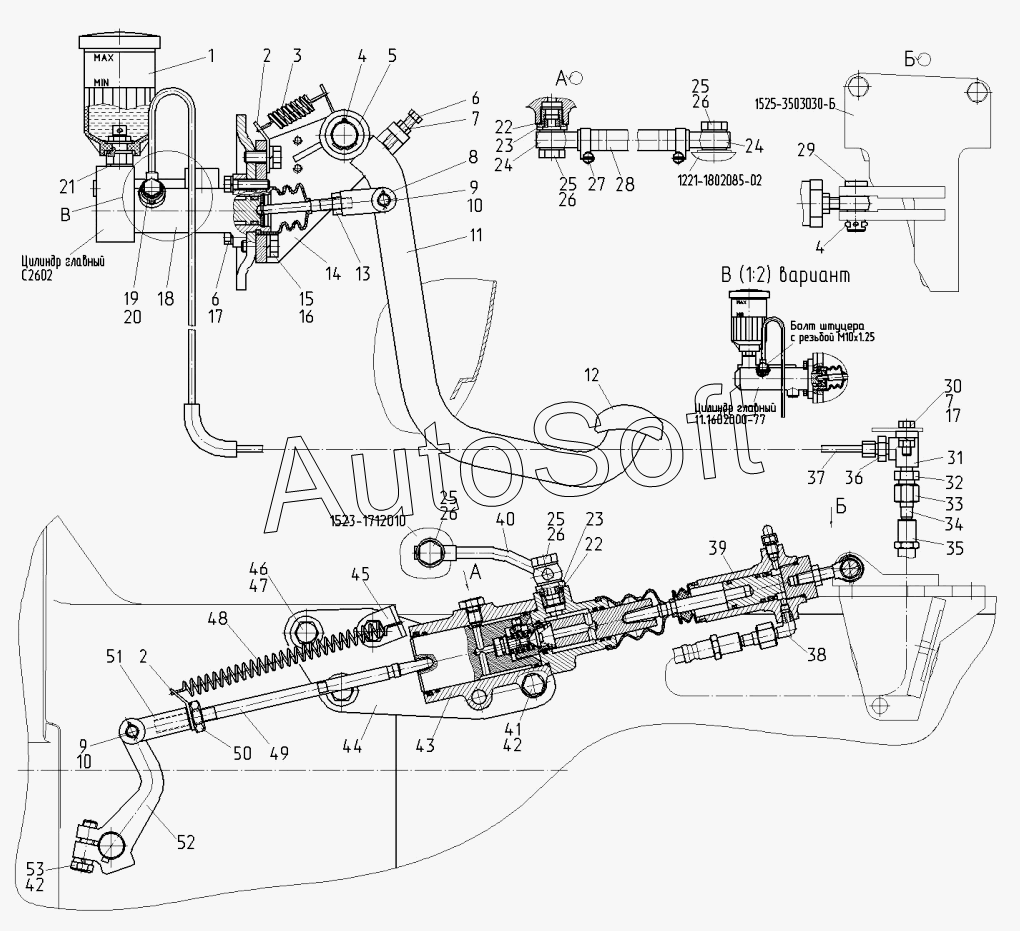

Каталог запасных частей к технике: МТЗ-1523.6 (2018). Управление сцеплением
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
42
43
44
45
46
47
48
49
50
51
52
53
1525-3503030-Б
14
1
2
2
3
4
4
5
6
6
7
7
8
9
9
10
10
11
12
13
15
16
17
17
18
18
19
20
21
22
22
23
23
24
24
25
25
25
25
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-1602010-Б1-03 | 1***3 | Управление сцеплением | |
| 1525-3503030-Б | 1***Б | Кронштейн левый | |
| 1 | 8***0 | Бачок | |
| 2 | 8***6 | Ушко | |
| 3 | 7***м | Пружина | |
| 4 | Ш***9 | Шплинт | |
| 5 | 5***7 | Шайба упорная | |
| 6 | Б***9 | Болт | |
| 7 | Г***9 | Гайка | |
| 8 | 8***3 | Вилка | |
| 9 | Ш***9 | Шплинт | |
| 10 | П***2 | Палец | |
| 11 | 1***Б | Педаль | |
| 12 | А***2 | Чехол | |
| 13 | Г***9 | Гайка | |
| 14 | 1***Б | Кронштейн | |
| 15 | Б***9 | Болт | |
| 16 | Ш***Т | Шайба | |
| 17 | Ш***Т | Шайба 8Т | |
| 18 | 1***7 | Цилиндр главный привода сцепления | |
| 18 | 1***3 | Цилиндр главный | |
| 19 | 3***7 | Болт | |
| 20 | 3***8 | Прокладка | |
| 21 | Д***А | Шайба | |
| 22 | К***4 | Кольцо | |
| 23 | 1***8 | Переходник | |
| 24 | Ф***0 | Маслопровод | |
| 25 | Д***1 | Болт | |
| 26 | 4***8 | Шайба РМ14 | |
| 27 | 5***1 | Хомут | |
| 28 | Р***6 | Рукав 10х18,5-1,6 | |
| 29 | П***0 | Палец 16х40 | |
| 30 | Б***9 | Болт | |
| 31 | 8***Б | Угольник | |
| 32 | 8***5 | Штуцер | |
| 33 | Д***2 | Гайка | |
| 34 | 9***1 | Ниппель | |
| 35 | 1***1 | Рукав гибкий сцепления | |
| 36 | 8***1 | Штуцер | |
| 37 | 2***1 | Трубопровод | |
| 38 | 8***7 | Угольник ввертной | |
| 39 | Р***2 | Цилиндр рабочий привода сцепления | |
| 40 | 1***0 | Трубопровод | |
| 41 | Б***9 | Болт М12-6gх90.88.35.019 | |
| 42 | Ш***Т | Шайба | |
| 43 | 1***6 | Гидроусилитель | |
| 44 | 1***7 | Кронштейн | |
| 45 | 2***4 | Кронштейн | |
| 46 | Б***9 | Болт | |
| 47 | Ш***Т | Шайба | |
| 48 | 5***2 | Пружина | |
| 49 | 1***2 | Тяга | |
| 50 | Г***9 | Гайка М12х1,25-6Н.6.019 | |
| 51 | 5***3 | Вилка | |
| 52 | 1***9 | Рычаг | |
| 53 | Б***9 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
