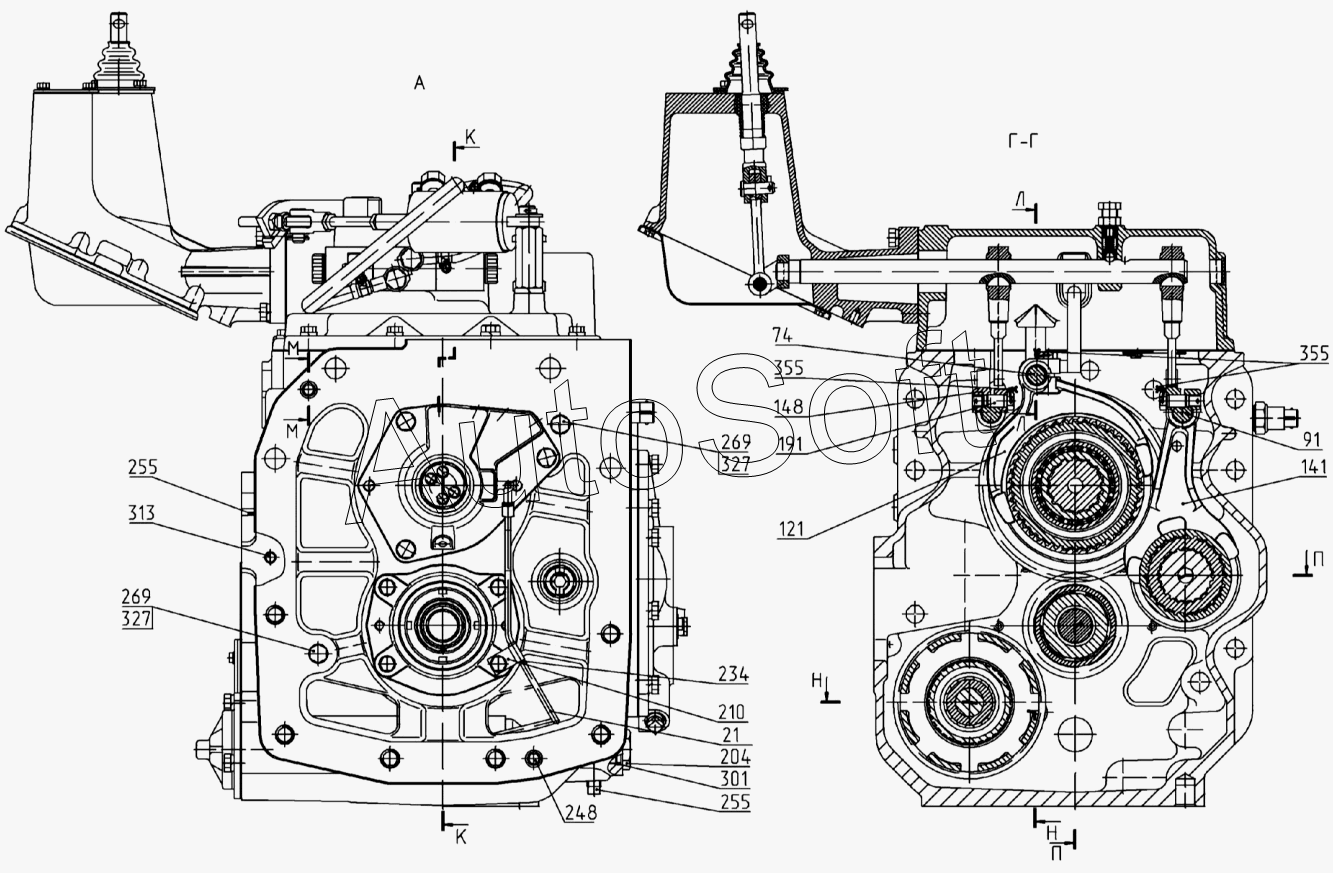

Каталог запасных частей к технике: МТЗ-1523.6 (2018). Коробка передач
21
74
91
121
141
148
191
204
210
234
248
255
255
269
269
301
313
327
327
355
355
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1525-1700010-Б | 1***Б | Коробка передач | |
| 1525-1700010-Б-02 | 1***2 | Коробка передач | |
| 1 | 1***0 | Узел передач | |
| 3 | 1***0 | Вал | |
| 5 | 1***0 | Вал | |
| 8 | 1***А | Шестерня | |
| 11 | 1***5 | Рычаг | |
| 21 | 2***0 | Трубопровод | |
| 23 | 2***1 | Механизм управления | |
| 31 | 1***0 | Втулка | |
| 33 | 1***5 | Вал | |
| 36 | 1***0 | Шестерня | |
| 38 | 1***А | Шестерня | |
| 39 | 1***3 | Привод насоса | |
| 41 | 1***0 | Фрикцион | |
| 44 | 1***0 | Шестерня в сборе | |
| 47 | 8***0 | Поводок | |
| 50 | 8***Б | Гнездо | |
| 52 | 8***0 | Вал | |
| 56 | 8***0 | Стакан со штуцером и трубкой в сборе | |
| 58 | 8***0 | Трубка | |
| 61 | 8***0 | Фильтр в сборе | |
| 67 | 7***0 | Вал в сборе | |
| 73 | 1***1 | Шестерня | |
| 74 | 1***7 | Поводок | |
| 76 | 1***7 | Шток | |
| 77 | 1***8 | Переходник | |
| 79 | 2***3 | Втулка | |
| 80 | 2***5 | Шпилька | |
| 81 | 2***1 | Шпилька | |
| 83 | 2***1 | Втулка | |
| 84 | 1***5 | Корпус | |
| 86 | 1***4 | Шайба 0,2 мм | |
| 87 | 1***1 | Шайба 0,5 мм | |
| 88 | 1***4 | Шайба | |
| 89 | 1***5 | Шпилька | |
| 91 | 1***5 | Поводок | |
| 93 | 1***6 | Штифт | |
| 96 | 1***3 | Втулка | |
| 99 | 1***4 | Муфта | |
| 100 | 1***8 | Поводок | |
| 107 | 1***4 | Шестерня | |
| 109 | 1***3 | Шестерня | |
| 111 | 1***4 | Шестерня | |
| 111 | 1***4 | Втулка | |
| 113 | 1***9 | Втулка | |
| 115 | 1***3 | Шайба | |
| 117 | 1***1 | Шестерня | |
| 121 | 1***9 | Вилка | |
| 123 | 2***1 | Болт | |
| 128 | 1***9 | Шайба | |
| 130 | 1***3 | Гайка | |
| 131 | 1***1 | Пробка резьбовая | |
| 132 | 2***4 | Пластина стопорная | |
| 133 | 1***3 | Муфта | |
| 136 | 8***7 | Пружина | |
| 137 | 8***8 | Втулка | |
| 138 | 8***2 | Шайба | |
| 140 | 8***6 | Прокладка | |
| 141 | 8***7 | Вилка | |
| 142 | 8***4 | Вилка | |
| 144 | 8***1 | Коромысло | |
| 145 | 8***2 | Ось | |
| 146 | 8***3 | Пластина | |
| 148 | 8***5 | Поводок | |
| 152 | 8***6 | Палец | |
| 154 | 8***8 | Штифт | |
| 156 | 8***1 | Шайба | |
| 158 | 8***1 | Ось | |
| 160 | 8***5 | Штифт | |
| 163 | 8***Б | Уплотнитель | |
| 164 | 8***1 | Указатель | |
| 165 | 8***Б | Корпус | |
| 168 | 8***6 | Прокладка | |
| 170 | 8***5 | Гайка | |
| 172 | 8***7 | Штуцер | |
| 174 | 8***5 | Планка | |
| 175 | 8***6 | Кольцо | |
| 179 | 8***6 | Шайба | |
| 180 | 8***1 | Втулка | |
| 180 | 8***1 | Втулка | |
| 183 | 8***7 | Кольцо | |
| 187 | 8***9 | Штуцер | |
| 191 | 8***8 | Болт | |
| 196 | 8***6 | Прокладка | |
| 198 | 8***9 | Направляющая | |
| 200 | 8***6 | Прокладка | |
| 204 | 8***1 | Заглушка | |
| 207 | 7***2 | Втулка | |
| 210 | 7***2 | Хомутик | |
| 211 | 7***1 | Крышка | |
| 219 | 5***7 | Гайка | |
| 222 | 5***Б | Рым | |
| 224 | 5***8 | Прокладка регулировочная 0,2 мм | |
| 225 | 5***9 | Прокладка регулировочная 0,5 мм | |
| 226 | 5***Б | Прокладка | |
| 229 | 5***8 | Прокладка | |
| 231 | 5***2 | Болт призонный М12х42 | |
| 233 | 5***А | Пружина фиксатора | |
| 234 | 4***3 | Трубка | |
| 236 | 4***А | Шайба | |
| 241 | 8***6 | Полумуфта | |
| 243 | 1***А | Пружина | |
| 245 | 5***2 | Кольцо пружинное | |
| 248 | Д***5 | Штифт установочный | |
| 250 | Д***А | Шайба | |
| 255 | П***m | Пробка | |
| 257 | Ш***5 | Штифт | |
| 268 | Б***9 | Болт М12-6gх55.88.35.019 | |
| 269 | Б***9 | Болт М12-6gх100.58.019 | |
| 275 | Б***9 | Болт | |
| 278 | Б***9 | Болт | |
| 279 | Б***9 | Болт | |
| 280 | Б***9 | Болт | |
| 281 | Б***9 | Болт | |
| 282 | Б***9 | Болт М10-6gх40.109.40Х.019 | |
| 283 | Б***9 | Болт | |
| 284 | Б***9 | Болт | |
| 293 | К***5 | Кольцо С25 | |
| 294 | К***0 | Кольцо | |
| 295 | К***5 | Кольцо | |
| 300 | К***2 | Кольцо 026-030-25-2-2 | |
| 301 | К***4 | Кольцо | |
| 305 | 1***М | Подшипник | |
| 306 | 6***М | Подшипник | |
| 308 | 6***2 | Подшипник | |
| 311 | 6***К | Подшипник | |
| 313 | Ш***0 | Шарик 10,0-60 | |
| 314 | Ш***0 | Шарик 12,7-60 | |
| 325 | Ш***Т | Шайба 8Т | |
| 326 | Ш***Т | Шайба | |
| 327 | Ш***Т | Шайба | |
| 331 | Б***0 | Болт | |
| 333 | 1***0 | Выключатель | |
| 333 | В***1 | Выключатель ТУ РБ37334210.015-97 | |
| 335 | 1***0 | Выключатель | |
| 335 | В***1 | Выключатель | |
| 337 | В***1 | Выключатель | |
| 343 | К***Е | Подшипник | |
| 344 | К***Е | Подшипник | |
| 348 | G***3 | Синхронизатор | |
| 355 | П***С | Проволока 1,6-О-С |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
