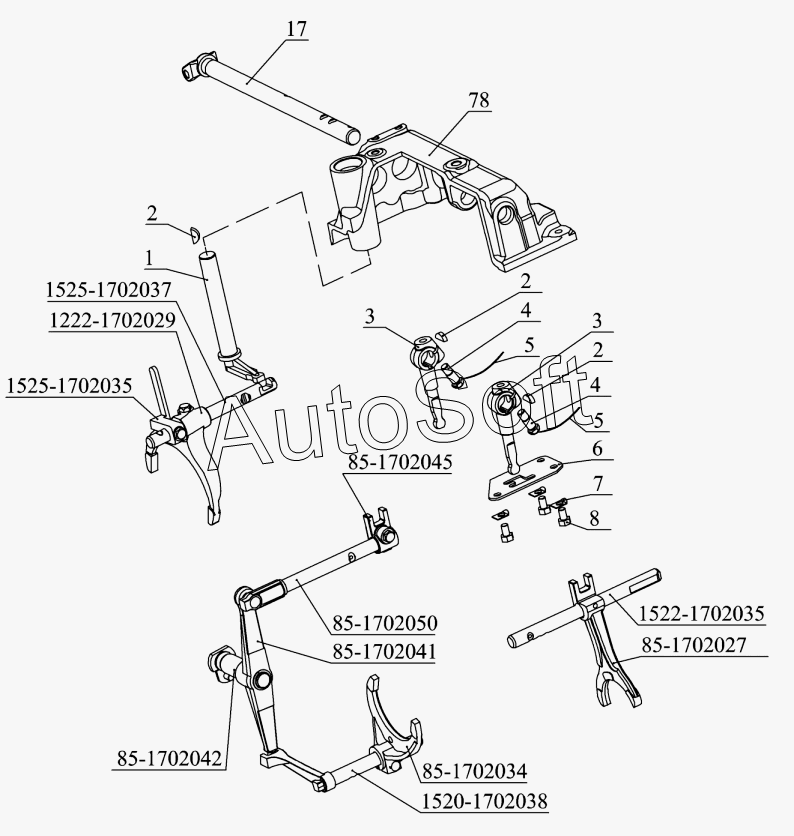

Каталог запасных частей к технике: МТЗ-1523.6 (2018). Механизм управления коробкой передач
1222-1702029
85-1702045
85-1702042
85-1702050
85-1702041
1522-1702035
85-1702027
85-1702034
1520-1702038
1525-1702037
1525-1702035
78
17
8
7
6
5
5
4
4
3
3
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1222-1702029 | 1***9 | Вилка | |
| 1520-1702038 | 1***8 | Поводок | |
| 1522-1702035 | 1***5 | Поводок | |
| 1525-1702035 | 1***5 | Рычаг | |
| 1525-1702037 | 1***7 | Поводок | |
| 2025-1702010-А-01 | 2***1 | Механизм управления | |
| 85-1702027 | 8***7 | Вилка | |
| 85-1702034 | 8***4 | Вилка | |
| 85-1702041 | 8***1 | Коромысло | |
| 85-1702042 | 8***2 | Ось | |
| 85-1702045 | 8***5 | Поводок | |
| 85-1702050 | 8***0 | Поводок | |
| 1 | 1***3 | Рычаг | |
| 2 | Ш***0 | Шпонка 6х10 | |
| 3 | 8***5 | Рычаг | |
| 4 | 8***8 | Болт | |
| 5 | П***C | Проволока1,6-О-C | |
| 6 | 1***2 | Кулиса | |
| 7 | 8***3 | Шайба | |
| 8 | Б***9 | Болт | |
| 9 | Ш***9 | Шплинт | |
| 10 | П***5 | Палец 12x55 | |
| 11 | 8***4 | Шайба | |
| 12 | 8***3 | Рычаг | |
| 13 | П***2 | Палец | |
| 14 | 8***4 | Вилка | |
| 15 | 7***7 | Пружина | |
| 16 | 1***2 | Сфера | |
| 17 | 8***0 | Вал | |
| 20 | Ш***Т | Шайба | |
| 21 | Б***9 | Болт | |
| 22 | 8***5 | Шайба | |
| 23 | 5***А | Чехол | |
| 24 | 2***8 | Корпус | |
| 25 | Б***9 | Болт | |
| 26 | Ш***Т | Шайба | |
| 27 | 8***6 | Прокладка | |
| 28 | Б***9 | Болт M10-6gх35.88.35.019 | |
| 29 | 8***8 | Прокладка | |
| 30 | 8***7 | Крышка | |
| 31 | Б***9 | Болт | |
| 43 | Ш***Т | Шайба | |
| 44 | 1***Б | Ось | |
| 45 | Ш***9 | Шплинт | |
| 46 | Ш***9 | Шайба С.16.01.019 | |
| 47 | 2***Б | Цилиндр | |
| 48 | Г***9 | Гайка | |
| 49 | 2***4 | Шпилька | |
| 50 | 8***3 | Вилка | |
| 51 | Ш***Т | Шайба | |
| 52 | Б***9 | Болт | |
| 53 | 1***2 | Рычаг | |
| 54 | 1***0 | Маслопровод | |
| 58 | Ш***Т | Шайба | |
| 59 | В***9 | Винт В.М5-6gх50.58.019 | |
| 60 | B***3 | Прокладка | |
| 61 | 8***0 | Сапун | |
| 62 | Ш***6 | Штифт 8x16 | |
| 63 | 2***1 | Манжета | |
| 64 | 8***1 | Шайба | |
| 65 | 2***3 | Болт | |
| 66 | 2***Б | Кронштейн | |
| 67 | 2***2 | Шпилька | |
| 69 | 1***8 | Винт | |
| 70 | 2***1 | Пробка | |
| 71 | 5***8 | Прокладка | |
| 72 | 7***4 | Болт | |
| 73 | Г***9 | Гайка | |
| 74 | 5***A | Пружина | |
| 75 | 8***9 | Направляющая | |
| 76 | Ш***0 | Шарик 10,0-60 | |
| 77 | 7***3 | Втулка | |
| 78 | 1***1 | Крышка | |
| 79 | З***р | Заглушка 28-10пс.Ц9.хр | |
| 80 | 8***6 | Прокладка | |
| 81 | 5***2 | Болт призонный М12х42 | |
| 82 | 1***1 | Гидрораспределитель | |
| 83 | Д***А | Шайба | |
| 84 | Д***1 | Болт |
